70/85 Bosch Rexroth AG
Accessoires
Dimensions
Montage
Câblage
Rexroth IndraDrive Variateurs d'entraînement Sections puissance HCS01

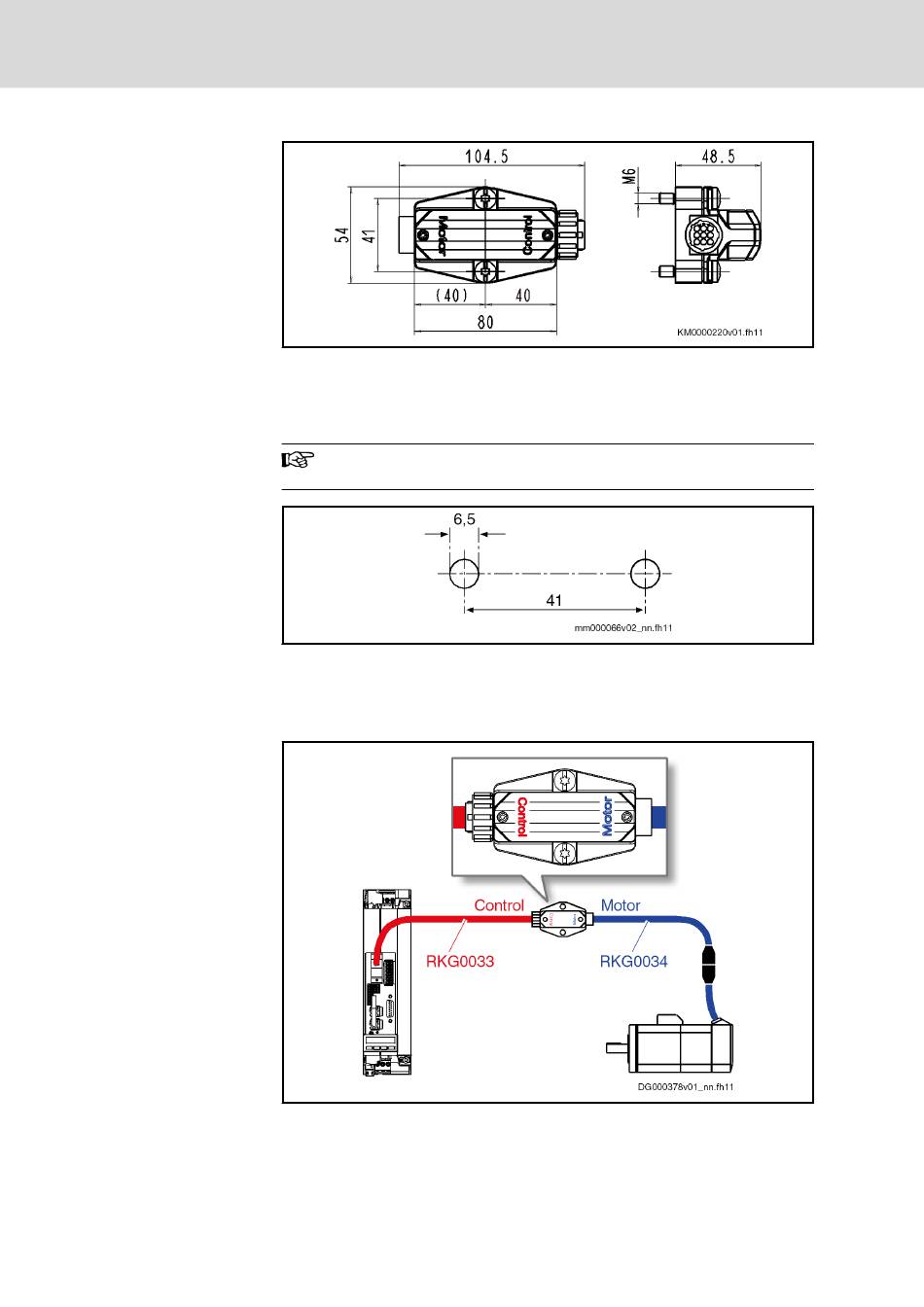

Fig.7-4: Dimensions
Poids 120 g
Montez le coffret de batterie à proximité immédiate du moteur
(écart maximal : 2 m).
Fig.7-5: Schéma de perçage pour le coffret de batterie
● Vis de montage : M6×30
● Couple de serrage M
RKG0033 Canal de codeur
RKG0034 Rallonge (en option)
Fig.7-6: Câblage du coffret de batterie
DOK-INDRV*-HCS01******-IT01-FR-P
: 3 Nm
