4.2 Fixations de maintien tête/cou (en option)
Tous les dossiers Matrx PB contiennent une
plaque d'appui-tête intégrée qui peut être utilisée
pour fixer des supports de tête/cou disponibles en
option.
Deux séries d'orifices de montage de clames
d'appui-tête sont fournies afin d'installer les types
d'appuie-têtes les plus courants (voir figure). Si
besoin, des orifices supplémentaires peuvent être
percés dans le panneau arrière et la plaque
d'appui-tête pour fixer le matériel nécessaire.
Installation d'une clame d'appui-tête
AVERTISSEMENT
Les appuie-têtes installés sur le dossier Matrx PB ne sont pas conçus pour servir durant le
transport et ne fournissent pas un soutien adéquat en cas de collision. Les utilisateurs de fauteuil
roulant doivent être transférés dans un siège adapté dans les véhicules de transport et doivent
utiliser les systèmes de retenue conçus par l'industrie automobile.
La plaque d'appui-tête est nichée dans le panneau arrière pour empêcher le matériel de dépasser
dans le coussin de dossier. Assurez-vous que le matériel de la clame d'appui-tête n'aille pas plus
loin que cette niche.
1. Ouvrez (retirez par le bas) la housse et
déterminez la série d'orifices de fixation
appropriée pour la clame d'appui-tête (percez de
nouveaux orifices si besoin).
2. Fermez la housse et perforez avec précaution des
orifices à travers le tissu qui coïncident avec les
orifices de fixation de la clame d'appui-tête.
3. Ouvrez et retirez par le bas la moitié avant de la
housse (suffisamment pour accéder aux orifices
de fixation appropriés sur la plaque d'appui-tête).
4. Placez la clame d'appui-tête sur l'extérieur de la
housse arrière et poussez les vis de fixation vers
l'intérieur à travers le tissu et la plaque d'appui-
tête.
5. Bloquez (boulon) la clame d'appui-tête en place et
fermez la housse.
4.3 Mécanisme de dégagement par corde à une main
1. Enfilez la corde en nylon dans les orifices du mécanisme de verrouillage en haut des plaques de
fixation gauche et droite (image A).
2. Installez le mécanisme de verrouillage à corde sur la corde (voir image B). Appuyez sur le bouton
pour ouvrir le mécanisme de verrouillage et faites glisser les deux extrémités ouvertes de la corde
en nylon à travers l'ouverture.
3. Avec le dossier correctement installé sur le fauteuil roulant, ajustez la longueur de la corde pour
qu'elle pende avec un angle d'environ 35 à 45° le long du panneau arrière (ceci permet au mécanisme
de dégagement de fonctionner plus efficacement). Si nécessaire, coupez/supprimez la corde en excès
pour éliminer tout risque d'emmêlement. Une fois ajusté, combinez les extrémités de la corde en
nœud simple pour empêcher le verrouillage à corde de glisser.
Réf. 1176088

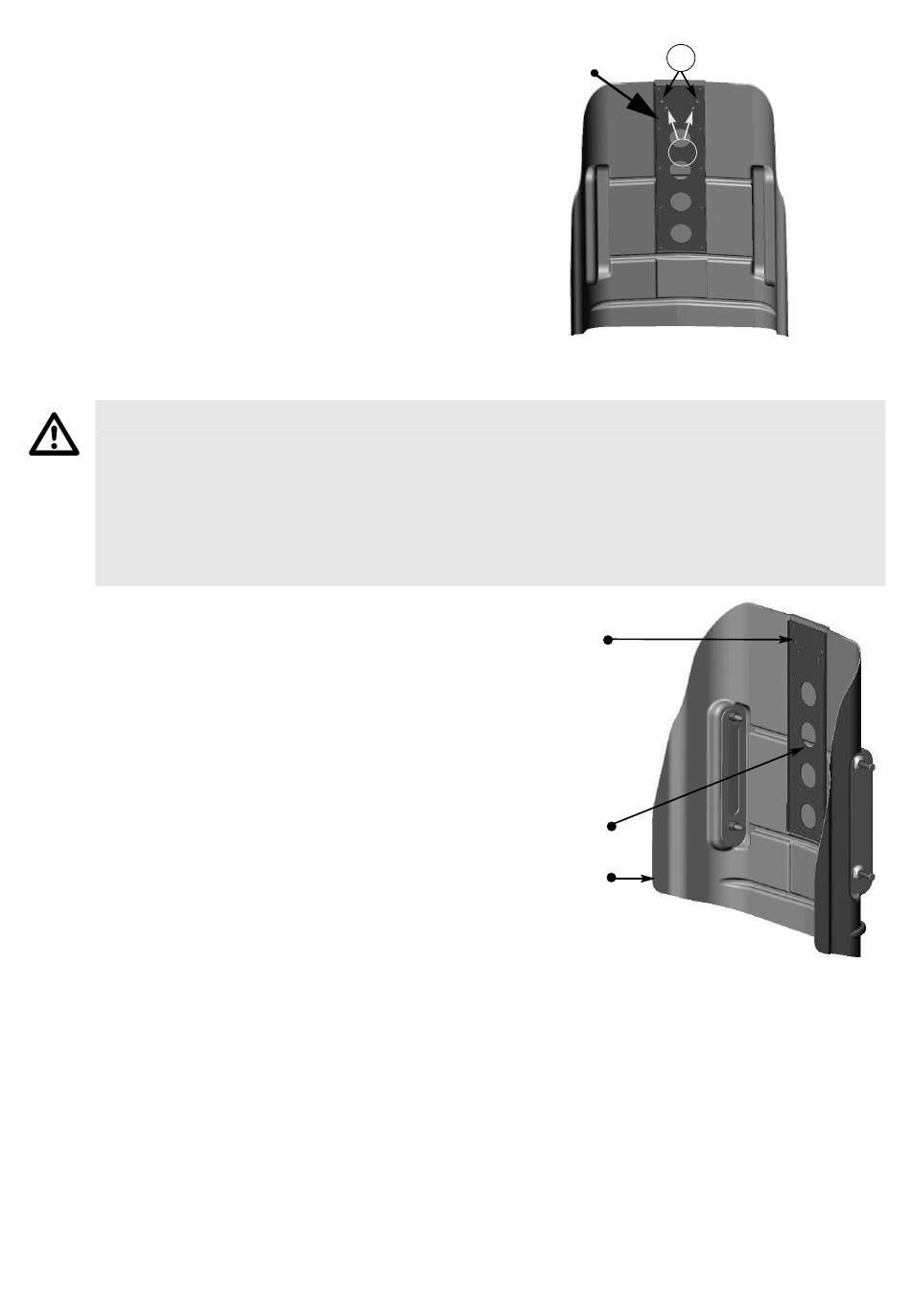

Plaque d'appui-tête
Orifices de fixation
des clames
d'appui-tête
Plaque d'appui-tête
Panneau arrière
23
Orifices de fixation des
1
clames d'appui-tête
2
AVANT
Invacare® Matrx® PB
