BTL5-S1 _ _ (B)-M _ _ _ _ -H/W(8)-S32/KA_ _/K_ _/FA_ _/F_ _
Sistema magnetostrictivo de medición de posición – Forma constructiva de varilla
4
Montaje y conexión (continuación)
Tubo de apoyo de material no imantable

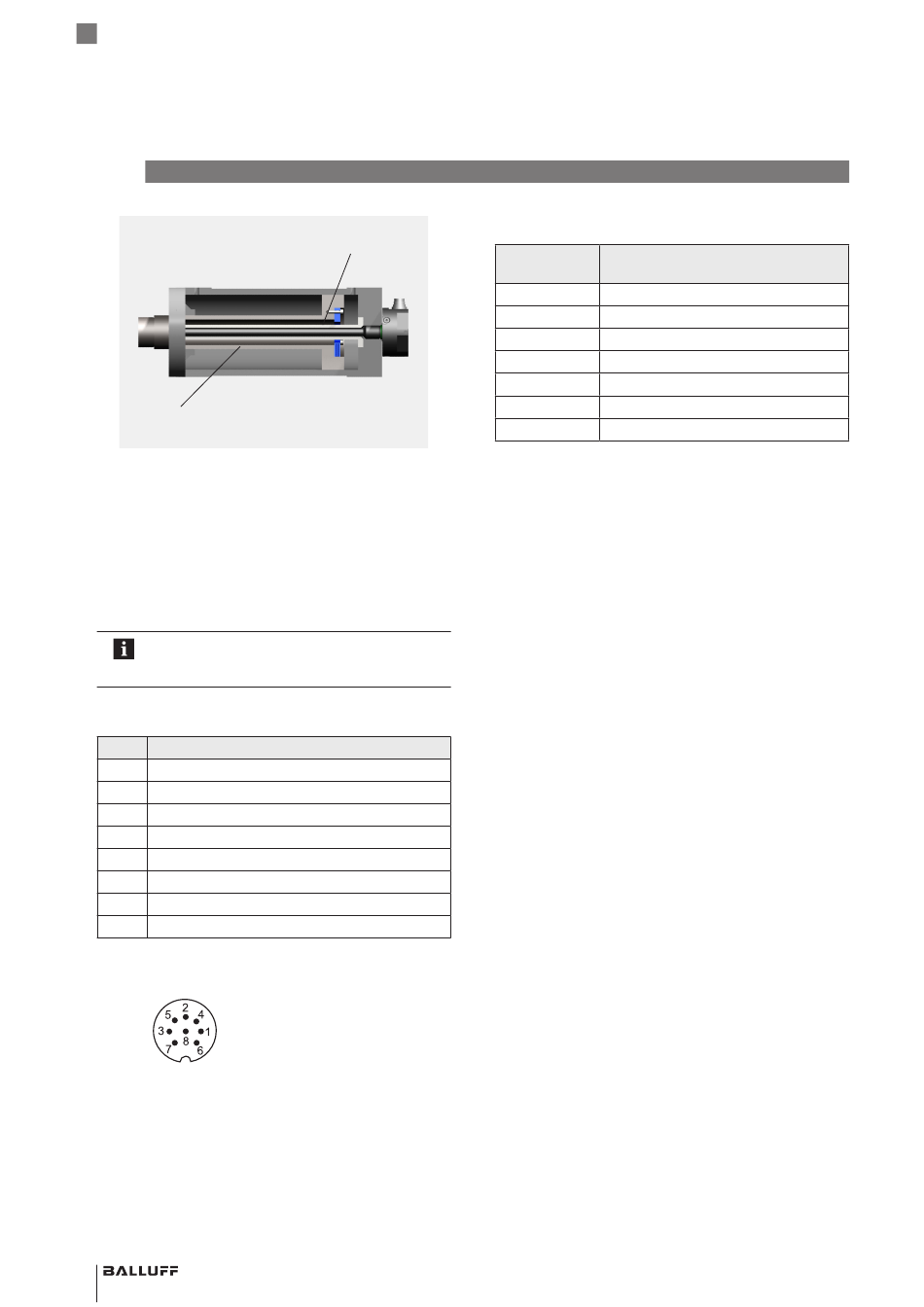

Fig. 4-8: Ejemplo 2, el BTL se monta con un tubo de apoyo
4.4 Conexión eléctrica
En función de la variante de conexión, la conexión eléctrica
se realiza de forma fija a través de un cable o a través de un
conector.
En la Tab. 4-2 y en la Tab. 4-3 encontrará la asignación de
conexiones o de pines de la correspondiente versión.
Tenga en cuenta la información sobre el blindaje
y el tendido de cables que figura en la
página 11.
4.4.1

Conector S32

Pin BTL5-S1_ _...-S32
1 +Clk
2 +Data
3 –Clk
4 no utilizado
1)
5 –Data
6 GND
7 20...28 V
8 no utilizado
1)
Los conductores no utilizados se pueden conectar en el lado del
1)
dispositivo de control con GND, pero no con el blindaje.
Tab. 4-2: Asignación de conexiones BTL5-...-S32
Fig. 4-9: Asignación de pines S32 (vista desde arriba del conector
en el BTL), conector cilíndrico M16 de 8 polos
10 español
Sensor de posición
(p. ej., BTL-P-1028-15R)
4.4.2 Conexión de cable
Color del BTL5-S1_ _...-KA_ _/K_ _/FA_ _/F_ _
conductor
YE Amarillo +Clk
PK Rosa –Clk
GY Gris +Data
GN Verde –Data
BU Azul GND
BN Marrón 20...28 V
WH Blanco no utilizado
Los conductores no utilizados se pueden conectar en el lado del
1)
dispositivo de control con GND, pero no con el blindaje.
Tab. 4-3: Asignación de conexiones BTL5-...-cable
1)
