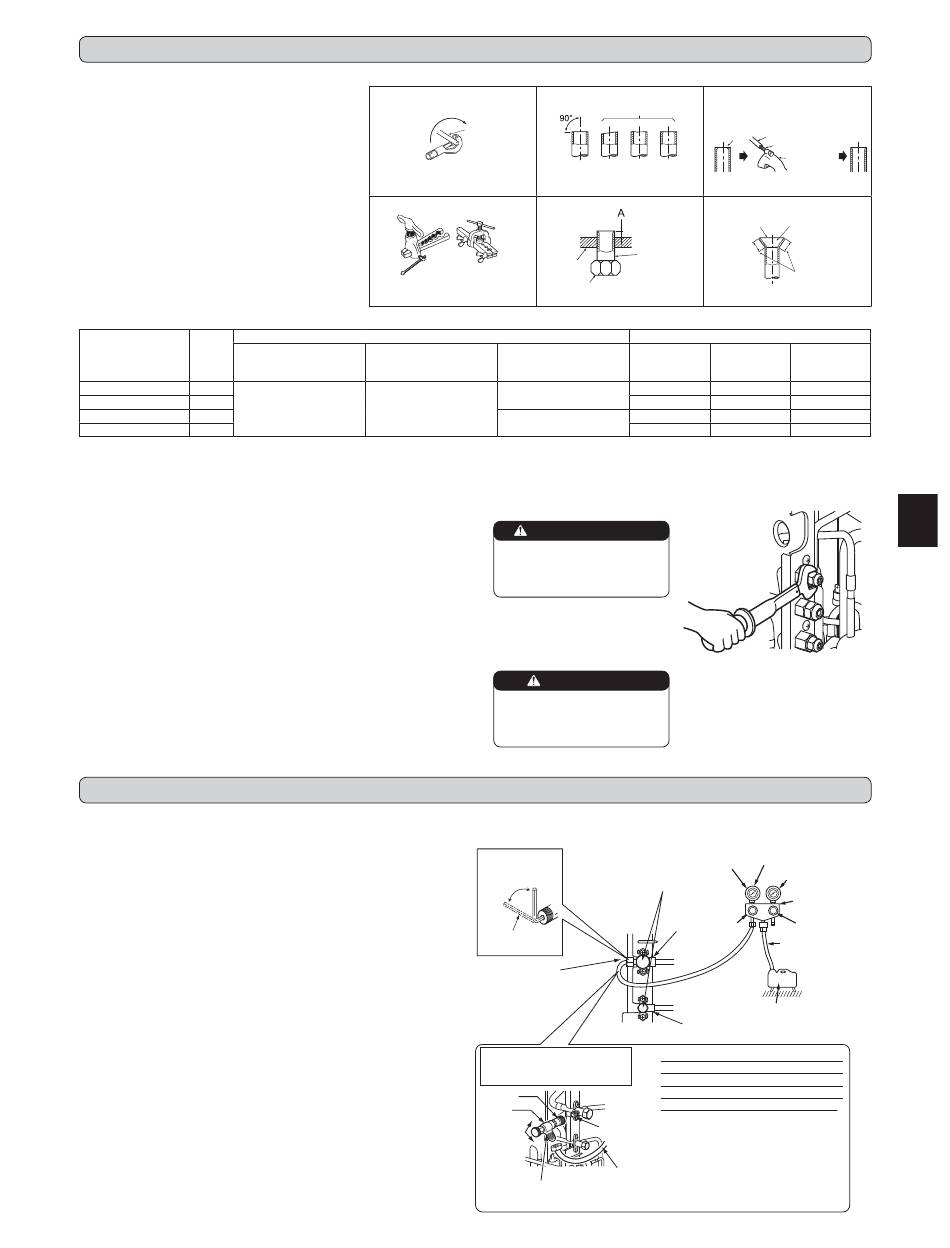

3. TRAVAUX D'EVASEMENT ET RACCORDEMENT DES TUYAUX

3-1. TRAVAUX D'EVASEMENT

1) Coupez correctement le tuyau en cuivre avec un coupe-
tuyaux. (Fig. 1, 2)
2) Ebarbez parfaitement la partie tronçonnée du tuyau. (Fig.
3)
• Dirigez le tuyau en cuivre vers le bas lors de l'ébarbage
de façon à éviter que les bavures ne pénètrent dans le
tuyau.
3) Retirez les écrous à évasement fixés sur les unités interne
et externe, puis posez-les sur le tuyau après avoir éliminé
toutes les bavures. (Il est impossible de les poser après
les travaux d'évasement.)
4) Travaux d'évasement (Fig. 4, 5). Tenez fermement le
tuyau de cuivre dans la dimension indiquée dans le ta-
bleau. Sélectionnez A en mm dans le tableau en fonction
de l'outil que vous utilisez.
5) Contrôle
• Comparez les travaux d'évasement avec la Fig. 6.
• Si l'évasement n'est pas conforme à l'illustration, coupez
la partie évasée et refaites l'évasement.
Diamètre du tuyau Ecrou
[mm (pouce)] (mm)
d'embrayage pour le
ø6,35 (1/4) 17
ø9,52 (3/8) 22
ø12,7 (1/2) 26
ø15,88 (5/8) 29
3-2. RACCORDEMENT DES TUYAUX
1) Appliquez une fine couche d'huile réfrigérante (G) sur les embouts évasés
des tuyaux ainsi que sur les raccords de tuyau de l'appareil extérieur.
2) Alignez la partie médiane du tuyau sur les raccords de tuyau de l'appareil
extérieur et serrez les écrous évasés à la main de 3 à 4 tours.
3) Serrez l'écrou évasé avec une clé dynamométrique comme indiqué dans le
tableau.
• Un serrage excessif pourrait endommager l'écrou évasé et provoquer une
fuite de réfrigérant.
• Veillez à protéger la tuyauterie avec une gaine isolante. Tout contact direct
avec la tuyauterie nue peut se traduire par des brûlures ou des engelu-
res.

3-3. ISOLATION THERMIQUE ET RUBANAGE

1) Recouvrez les raccords de tuyauterie d'une bande isolante pour tuyaux.
2) Du côté de l'unité externe, isolez correctement chaque tuyau, vannes inclu-
ses.
3) Appliquez du ruban adhésif de tuyauterie (E) en commençant par l'entrée de
l'unité externe.
• Collez l'extrémité du ruban adhésif (E) (avec le produit adhésif fourni).
• Si la tuyauterie doit passer dans le plafond, les toilettes ou dans un endroit
où la température et l'humidité sont élevées, ajoutez une couche supplé-
mentaire de bande isolante disponible dans le commerce pour éviter toute
formation de condensation.
4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET ESSAI DE FONCTIONNEMENT
4-1. PROCEDURES DE PURGE ET TEST DE CONTROLE DES FUITES
1) Retirez le bouchon de l'ouverture de service du robinet d'arrêt du côté du
conduit de gaz de l'unité externe. (A l'origine, les robinets d'arrêt sont com-
plètement fermés et recouverts d'un capuchon.)
2) Raccordez la vanne du collecteur à jauge et la pompe à vide à l'ouverture
de service du robinet d'arrêt du côté du conduit de gaz de l'unité externe.
3) Mettez la pompe à vide en marche. (Faites le vide pendant 15 minutes
minimum.)
4) Contrôlez la dépression ainsi obtenue avec la vanne du collecteur à jauge,
puis fermez la vanne et arrêtez la pompe à vide.
5) Patientez pendant une minute ou deux. Assurez-vous que l'aiguille
de la vanne du collecteur à jauge reste dans la même position. Véri-
fiez que le manomètre indique une pression de –0,101 MPa [Jauge]
(–760 mmHg) (–30 po Hg).
.
6) Retirez rapidement la vanne du collecteur à jauge de l'ouverture de service
du robinet d'arrêt.
7) Ouvrez complètement les robinets d'arrêt des tuyaux de liquide et de gaz.
La mise en service sans ouvrir complètement les robinets d'arrêt diminue le
rendement de l'unité et peut être source de panne.
8) Reportez-vous aux étapes 1-2. et chargez la quantité de réfrigérant recom-
mandée si nécessaire. Veillez à charger lentement le liquide réfrigérant. Sinon,
la composition de réfrigérant dans le système peut changer et affecter les
performances du climatiseur.
9) Serrez le bouchon de l'ouverture de service pour recréer les conditions
d'origine.
10) Test de contrôle des fuites.
Outil d'évasement
Modèle à
manivelle
A [mm (pouce)]
Outil type Outil type
d'embrayage pour le
modèle R410A modèle R22
0 à 0,5 1,0 à 1,5
(0 à 0,02) (0,04 à 0,06)
Conforme Non conforme
Tuyau en
cuivre
Incliné Irrégu-
lier
Fig. 1
Filière
Modèle avec
écrous à
Ecrou évasé
ailette
Fig. 4
Ecrou à oreilles pour le
modèle R22
1,5 à 2,0
(0,06 à 0,08)
2,0 à 2,5
(0,08 à 1,0)
AVERTISSEMENT
Pendant l'installation de l'appa-
reil, branchez correctement les
tuyaux de réfrigérant avant de
lancer le compresseur.
PRECAUTION
Lorsque certains orifices ne sont
pas utilisés, veuillez les obstruer
en serrant correctement leur
écrou respectif.
*4 à 5 tours
Bouchon du robinet d'arrêt
(Couple de 19,6 à 29,4 N•m,
*Fermer
200 à 300 kgf•cm, 15 à 22
*Ouvrir pi•lb)
Clé hexagonale
Bouchon de l'ouver-
ture de service
(Couple de 13,7 à
17,7 N•m, 140 à
180 kgf•cm, 10 à
13 pi•lb)
Précautions à prendre lors
de l'utilisation de la vanne de
commande
A
Vanne de
commande
Ouverture de
Ouvrir
service
Fermer
Tuyau de
charge (pour le
Corps
modèle R410A)
Tuyau en cuivre
Bavures
Alésoir supplémentaire
Coupe-
Ebar-
tuyaux
bé
Fig. 2
Poncez le pour-
Intérieur brillant
tour du tuyau
et sans rayures.
Tuyau en
Egalisez la
cuivre
longueur tout
le tour du
tuyau
Fig. 5
Couple de serrage
N•m kgf•cm pi•Ib
13,7 à 17,7 140 à 180 10 à 13
34,3 à 41,2 350 à 420 25 à 30
49,0 à 56,4 500 à 575 36 à 42
73,5 à 78,4 750 à 800 54 à 58
–0,101 MPa
Manomètre combiné
[
–760 mmHg
(pour le modèle R410A)
]
(–30 po. Hg)
Manomètre (pour le
modèle R410A)
Vanne du collecteur
à jauge (pour le
Robinet
modèle R410A)
d'arrêt
Poignée haute
pour GAZ
Poignée
Tuyau de charge
basse
(pour le modèle
R410A)
Pompe à vide
Robinet
(pour le modèle R410A)
d'arrêt pour
LIQUIDE
Lorsque vous fixez la vanne de com-
mande à l'ouverture de service, le
noyau de vanne peut se déformer ou se
relâcher en cas de pression excessive.
Cela peut entraîner une fuite de gaz.
Lorsque vous fixez la vanne de com-
mande à l'ouverture de service, veillez
à ce que le noyau de vanne soit en
position fermée, puis serrez la partie A.
Ne serrez pas la partie A ou ne tournez
pas le corps lorsque le noyau de vanne
est en position ouverte.
Fig. 3
Fig. 6
