1.1.1. Haal het aansluitstuk voor buiten en de afvoerbuis uit de
verpakking en verwijder de plastic tassen.
1.1.2. Stop de warmteafvoerbuis (het uiteinde van het koppelstuk) in
de sleuf op het achterste paneel (duw naar links) totdat het
vast komt te zitten (zoals weergegeven in fig. 1).
1.2. De raamafdichting plaat aanbrengen

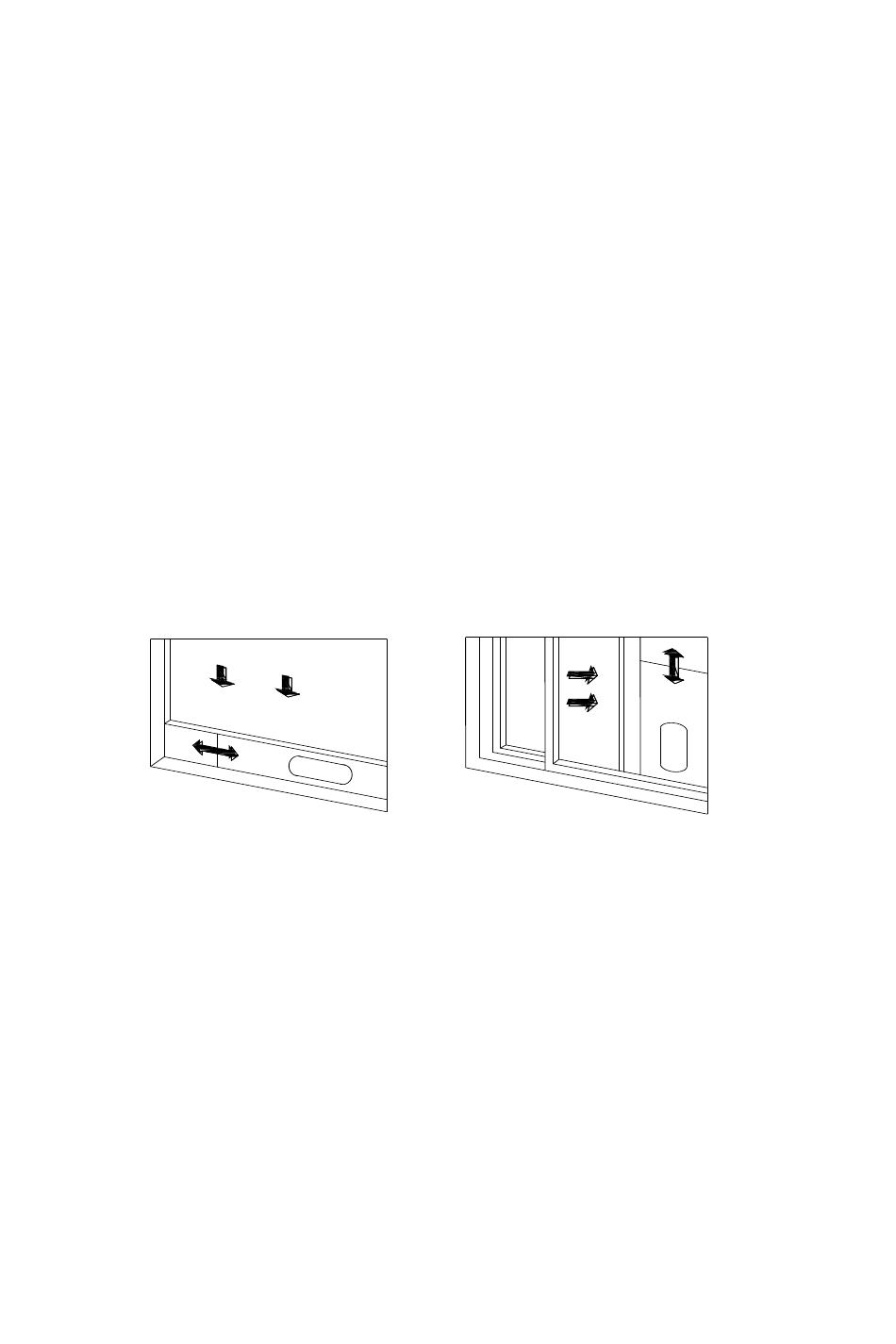

1.2.1. Open het raam voor de helft en breng de raamafdichting plaat
aan in het raam (zoals weergegeven in fig. 2 en fig. 3). De
plaat kan zowel in de horizontale als de verticale richting
worden geplaatst.
1.2.2. Open de verschillende onderdelen van de raamafdichting
plaat. Pas de openingsafstand aan zodat beide uiteinden van
de plaat het raamkozijn raken. Zet de verschillende
onderdelen vervolgens vast.
Opmerkingen: Het vlakke uiteinde van de afvoerbuis moet op
zijn plaats vastklikken.
1.2.3. Zorg dat de buis niet wordt vervormd en niet overmatig
gedraaid is (meer dan 45 °). Zorg dat de afvoerbuis niet
verstopt
raakt.
Figuur 2
1.3. De behuizing installeren
1.3.1. Plaats het apparaat met de aangebrachte warmteafvoerbuis
voor het raam. Behoud een afstand van minstens 50 cm
tussen het apparaat en aangrenzende voorwerpen en muur
(zoals weergegeven hieronder).
Figuur 3
