8

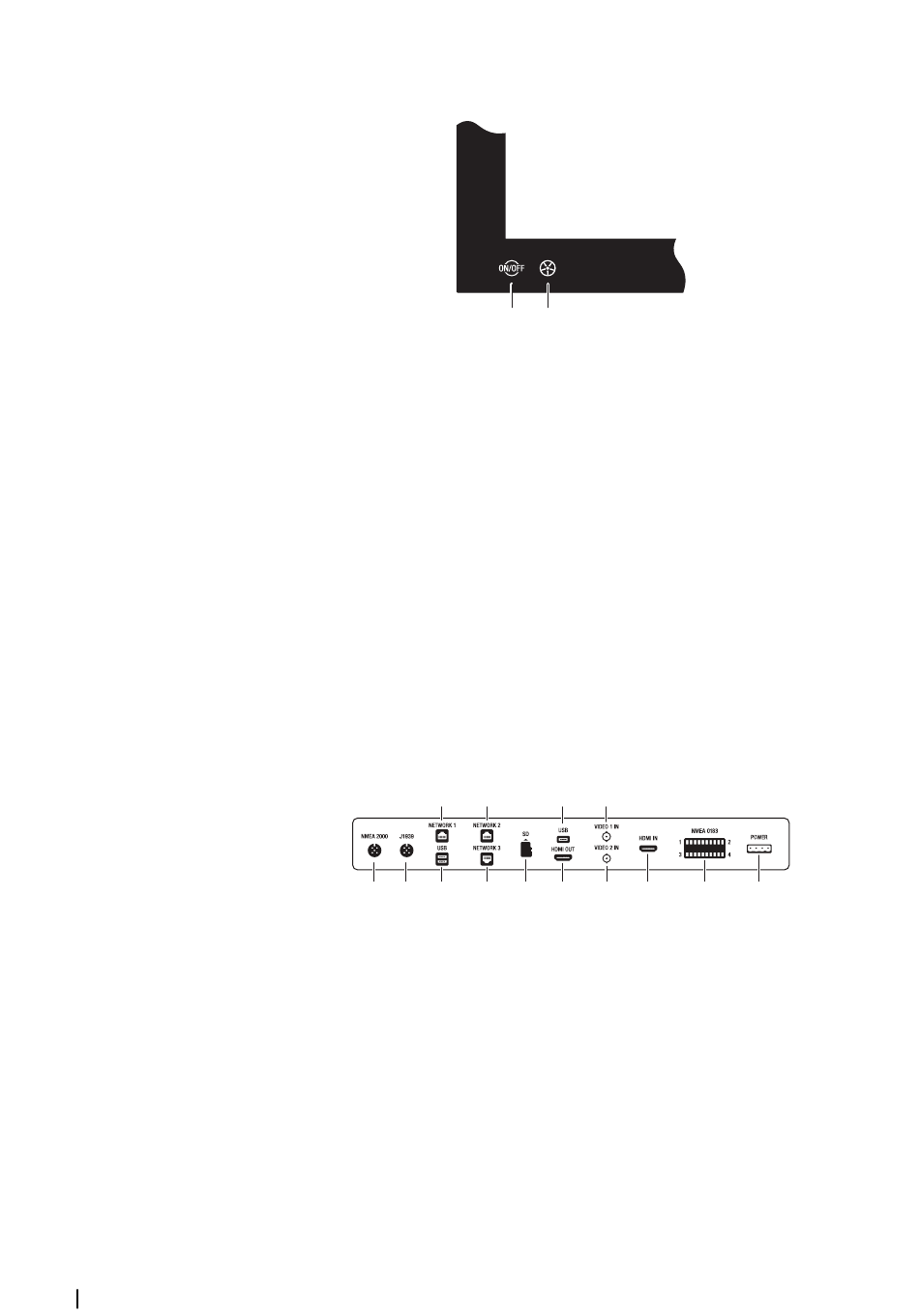

Commandes à l'avant du système
A
Écran tactile
B
Touche marche-arrêt
•
Maintenir la touche enfoncée : allume ou éteint l'appareil
•
Brève pression sur la touche : affiche la boîte de dialogue Contrôles système
•
Brèves pressions répétées : permettent de basculer entre les niveaux de
luminosité prédéfinis
C
WheelKey : touche configurable par l'utilisateur, reportez-vous à la section
"Configurer le bouton WheelKey" à la page 22.
Par défaut, sans pilote automatique connecté au système
•
Pression brève : permet de basculer entre les fenêtres de l'écran partagé
•
Pression longue : agrandit la fenêtre active sur l'écran partagé
Par défaut, avec pilote automatique connecté au système
•
Pression brève : ouvre la page de commande de pilotage automatique et place
le pilote automatique en mode veille
•
Pression longue : permet de basculer entre les différentes fenêtres de l'écran
partagé
Connecteurs
D
A B
C
A
NMEA 2000 - données NMEA 2000
B
J1939 - données du moteur J1939
C
USB : souris, clavier ou stockage de masse
D
RÉSEAU 1-3 - réseau Ethernet
E
SD - lecteur de carte microSD
F
SORTIE HDMI - sortie vidéo HDMI
G
ENTRÉE VIDÉO - entrée vidéo composite
H
ENTRÉE HDMI - entrée vidéo HDMI
I
NMEA 0183 - données NMEA 0183
J
ALIMENTATION - entrée 12 - 24 V CC, alarme externe et contrôle de puissance
Introduction
| Zeus3 Glass Helm Manuel d'installation
A
B
C
D
C
G
D
E
F
G
H
I
J
