INGERSOLL-RAND - MOTEURS DIESEL 4IRD5TE ET 6IRF8TE
Moteur 6 cylindres :
REMARQUE : L'ordre d'allumage est 1-5-3-6-2-4.
1. Bloquez le piston n° 1 au PMH de sa course de compression (B).
2. Réglez le jeu des soupapes d'échappement n° 1, 3 et 5 ainsi que des soupapes d'admission n° 1,2 et 4.
3. Tournez le vilebrequin de 360  . Bloquez le piston n° 6 au PMH de sa course de compression (C).
4. Réglez le jeu des soupapes d'échappement n° 2, 4 et 6 ainsi que des soupapes d'admission n° 3,5 et 6.

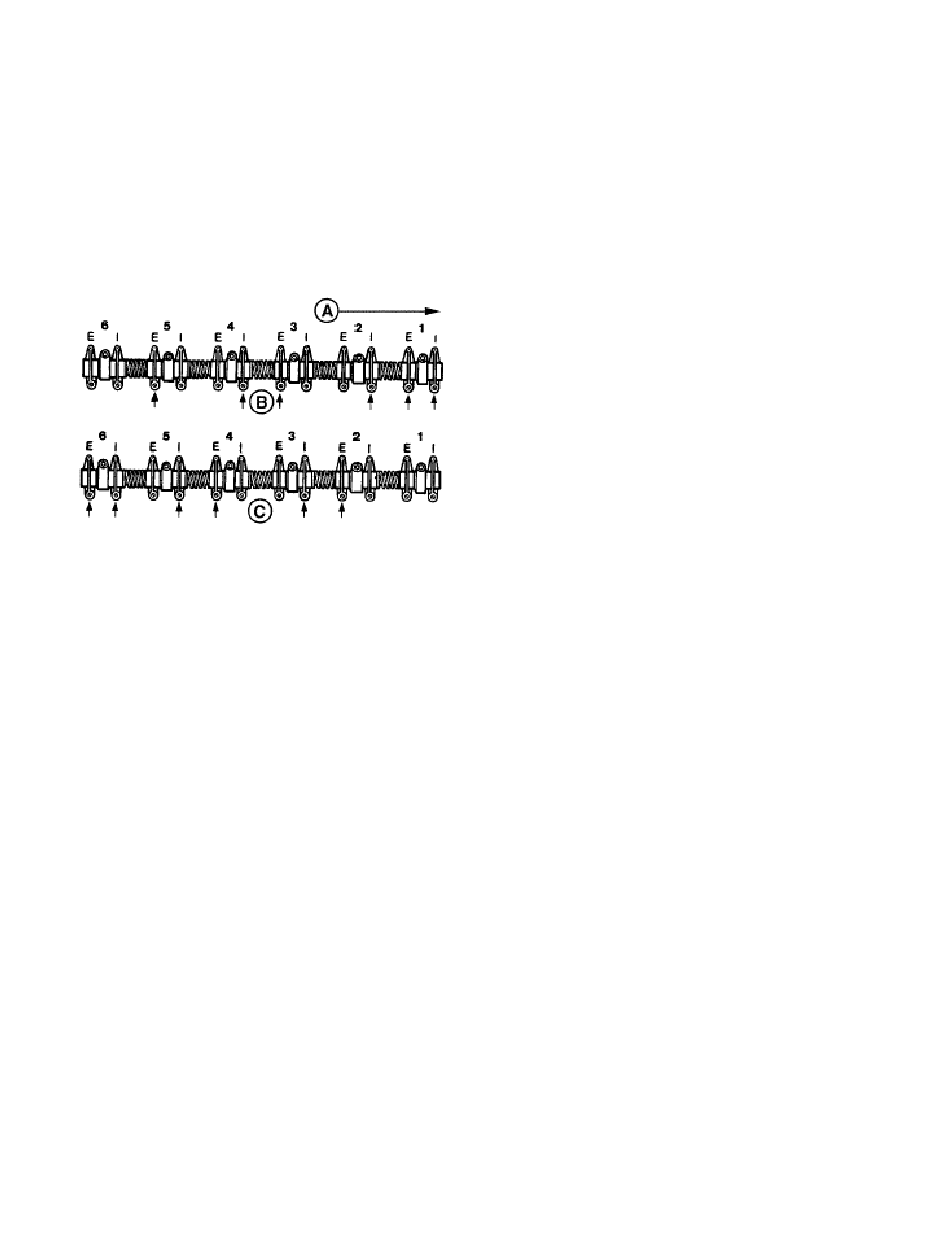

A— Avant du moteur
B— PMH de la course de compression du piston N° 1
C— PMH de la course de compression du piston N° 6
E— Soupape d'échappement
I— Soupape d'admission
Réglage des soupapes d'un moteur 6 cylindres
