18.0. Panneau tactile (
18.0.
Panneau tactile (touch panel
Le touch panel est un panneau fi n, adhésif et transparent sensible au toucher. Il se place sur l'affi cheur GLCD et le "transforme" ainsi en écran
tactile. Son intérêt réside dans le fait qu'il enregistre les pressions effectuées sur l'affi cheur et envoie ses coordonnées sous forme d'un signal
analogique au microcontrôleur. Les interrupteurs 5,6,7 et 8 du DIP switch SW8 sont utilisés pour relier le touch panel au microcontrôleur.
1

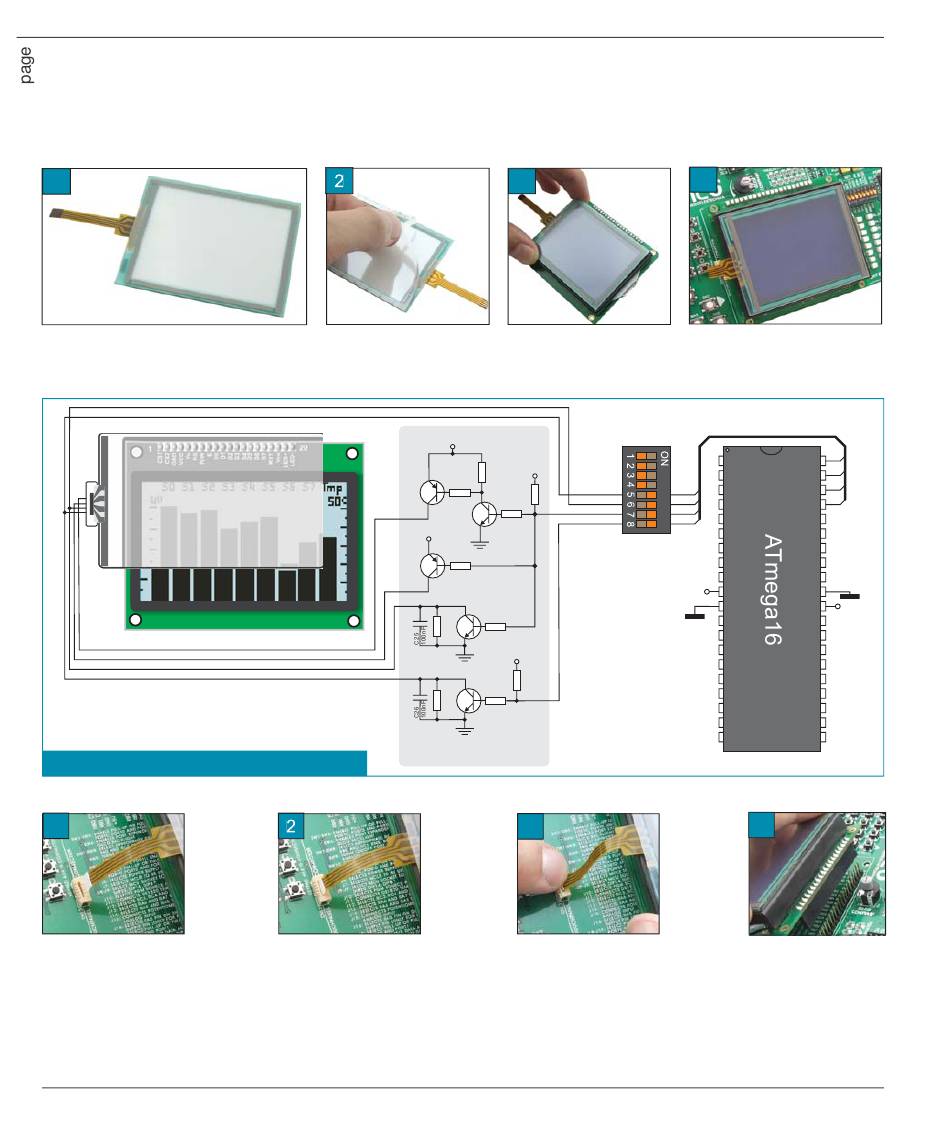

Figure 18-1: panneau tactile
La Figure 18-1 vous montre comment placer le touch panel sur l'affi cheur GLCD. Assurez vous que le câble plat est situé sur la
gauche de l'affi cheur GLCD, comme décrit Figure 4.
1
CN13
RIGHT
TOP
LEFT
BOTTOM
SW8: BOTTOM, LEFT, DRIVEA, DRIVEB = ON
Figure 18-2: Schéma de connexion du Touch panel
1
Figure 18-3: Connexion du touch panel
La Figure 18-3 présente en détail comment connecter le touch panel au système de développement. Positionnez l'extrémité du câble plat
sur le connecteur CN13, (Figure 1). Branchez le câble au connecteur (Figure 2) et presser doucement (Figure 3). Seulement après avoir
effectué ces opérations, vous pourrez connecter l'affi cheur GLCD au connecteur approprié (Figure 4).
NOTE:
Les LEDs et les résistances de tirage pull-up/pull-down du PORTA doivent être désactivées pendant l'utilisation du touch panel.
MikroElektronika
touch panel) )
VCC-MCU
20
Q
15
BC856
RIGHT
VCC-MCU
Q14
BC856
TOP
LEFT
R52
100
K
GLCD
BOTTOM
R53
100
K
Système de développement EasyAVR6
Système de développement EasyAVR6
3
SW8
VCC-MCU
R48
1K
BO TOM
T
Q
13
R44
BC846
1K
LEFT
R49
1 K
0
DRIVEA
DRIVEB
R47
1 K
0
R46
1 K
0
Q12
BC846
R45
1 K
0
VCC-MCU
Q
16
R50
BC846
1K
R51
1 K
0
TOUCHPANEL
CONTROLLER
3
4
PB0
PA0
PB1
PA1
PA0
PB2
PA2
PA1
PB3
PA3
PA2
PA3
PB4
PA4
PB5
PA5
PB6
PA6
PB7
PA7
RESET
AREF
VCC
VCC
GND
GND
AVCC
VCC
XTAL2
PC7
XTAL1
PC6
PD0
PC5
PD1
PC4
PD2
PC3
PD3
PC2
PD4
PC1
PC0
PD5
PD6
PD7
DIP40
4
