Système de développement EasyAVR6 Système de développement EasyAVR6
Les microcontrôleurs AVR sont programmés au moyen de la communication série SPI utilisant les broches MISO, MOSI et SCK du microcon-
trôleur.
Build-in programmer AVRprog
Multiplexer
MISO
MOSI
SCK
Programming lines

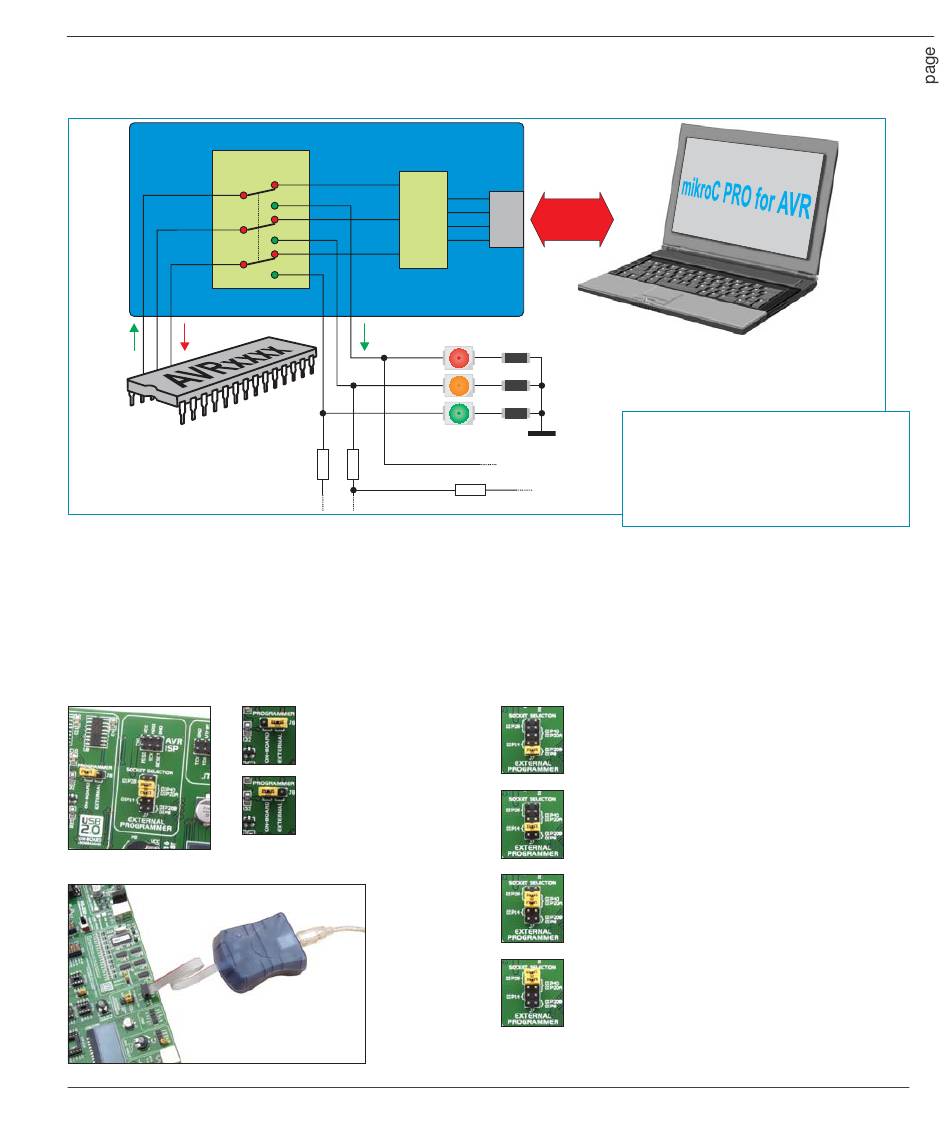

4.0. Programmateur externe AVRISP mkII

En plus du programmateur embarqué, le système de développement EasyAVR6 peut également utiliser le programmateur externe
AVRISP de Atmel pour la programmation des microcontrôleurs. Un tel programmateur se connecte au connecteur AVRISP.
Afi n de confi gurer la carte pour permettre la programmation du microcontrôleur via le programmateur externe, J8 devra occuper la
position EXTERNAL avant l'allumage du programmateur. Utilisez ensuite J7 pour choisir la socket cible.
Figure 4-1: Placement du jumper J7
Figure 4-2: AVRISP mkII est connecté au système de développement
MISO
VCC
D-
MOSI
PROG
D+
CHIP
GND
SCK
User interface
J8 en position EXTERNAL
active la programmation via
le programmateur extérieur
AVRISP
J8 en position ON-BOARD
active la programmation via
le programmateur embarqué
AVRprog
USB DATA
R
R
R
Pendant la programmation, un multiplexeur dé-
connecte les broches du microcontrôleur utilisées
pour la programmation du reste de la carte, et
les connecte au programmateur AVRprog. Une
fois la programmation achevée, ces broches sont
déconnectées du programmateur et peuvent ainsi
être utilisées comme des lignes d'entrées/sorties.
Position du jumper J7 pour l'utilisation du programmateur
extérieur afi n de programmer les microcontrôleurs de for-
mat DIP20B ou DIP8
Position du jumper J7 pour l'utilisation du programma-
teur extérieur afi n de programmer les microcontrôleurs
de format DIP14
Position du jumper J7 pour l'utilisation du programmateur
extérieur afi n de programmer les microcontrôleurs de for-
mat DIP20A ou DIP40
Position du jumper J7 pour l'utilisation du programma-
teur extérieur afi n de programmer les microcontrôleurs
de format DIP28
