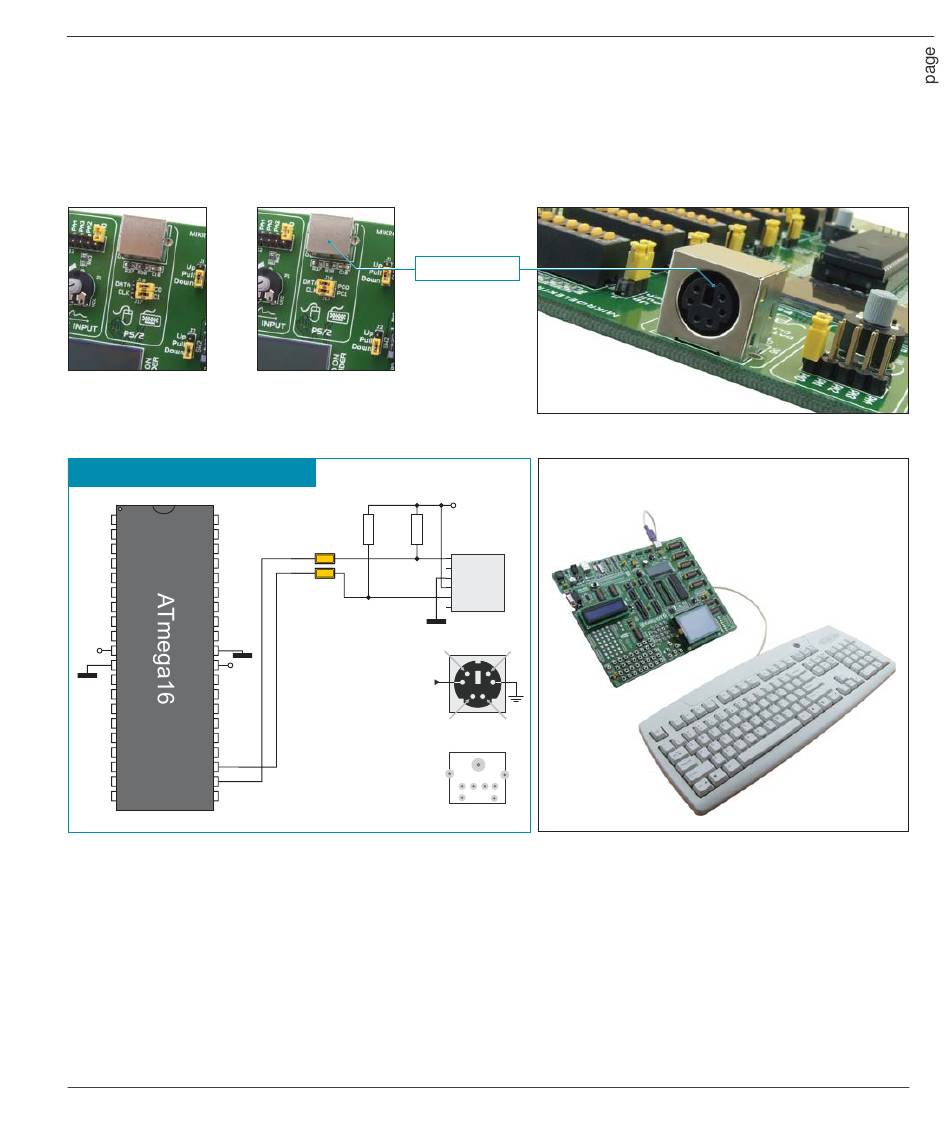

9.0. Interface de communication PS/2

Un périphérique comme un clavier ou une souris peut être connecté via le connecteur PS/2. L'activation de la communication PS/2
s'effectue en positionnant correctement les jumpers J16 et J17, c'est à dire en reliant les lignes DATA et CLK aux broches PC0 et
PC1 du microcontrôleur. Ne jamais connecter/déconnecter le périphérique lorsque le système de développement est allumé, car des
dommages irréversibles pourraient être infl igés au microcontrôleur.
Figure 9-1: Communication
PS/2 désactivée (J16 et J17
sont déconnectés)
Jumpers J16 et J17 positionnés
PB0 PA0
PB1
PA1
PB2 PA2
PB3
PA3
PB4 PA4
PB5 PA5
PB6 PA6
PB7 PA7
RESET AREF
VCC VCC
GND
GND AVCC VCC
XTAL2 PC7
XTAL1 PC6
PD0 PC5
PD1 PC4
PD2 PC3
PD3 PC2
PD4 PC1
PC0
PD5
PD6 PD7
DIP40
Figure 9-3: Schéma de connexion du connecteur PS/2
Connecteur PS/2
Figure 9-2: Communica-
tion PS/2 activée (J16 et J17
sont placés correctement)
R38 R37
1K 1K
J16
PC0
PC1 J17
NC
+5V
NC
VCC
DATA
NC
GND
VCC
CLK
NC
PS/2
CLK
DATA
Front view
4 2 1 3
6
5
Bottom view
Figure 9-4: EasyAVR6 relié à un clavier
13
