Système de développement EasyAVR6
Système de développement EasyAVR6

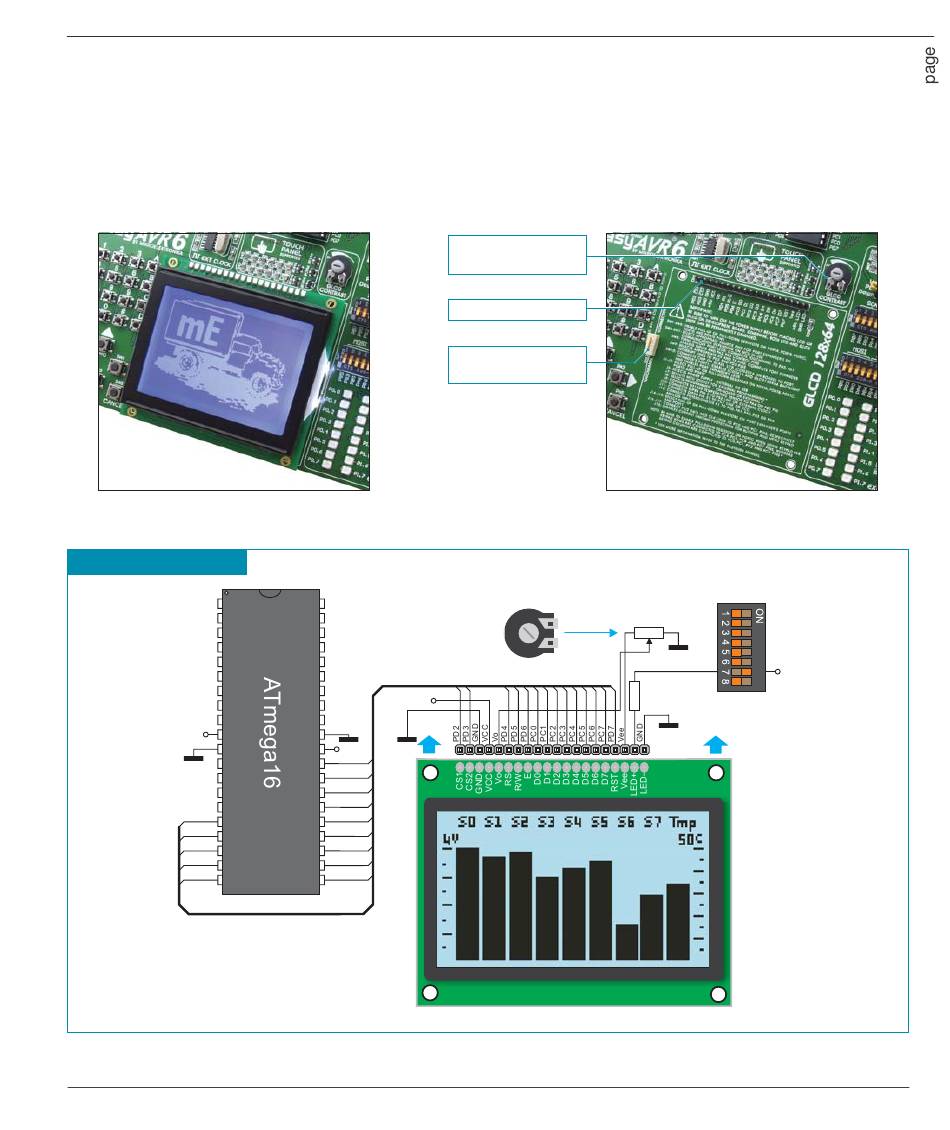

17.0. Affi cheur graphique LCD 128x64
17.0.
Affi cheur graphique LCD 128x64
L'affi cheur graphique LCD 128x64 (128x64 GLCD) permet l'affi chage de données graphique complexes. Il communique avec le
microcontrôleur par l'intermédiaire des PORTC et PORTD. L'affi cheur GLCD a une résolution de 128x64 pixels, ce qui rend possible
l'affi chage de diagrammes, tableaux et autres graphiques. Comme le PORTD est également utilisé par l'affi cheur LCD alphanuméri-
que 2x16, vous ne pourrez pas vous servir simultanément de ces deux affi cheurs. Le potentiomètre P6 sert à ajuster le contraste de
l'affi cheur GLCD. L'interrupteur 7 du DIP switch SW10 est utilisé pour activer/désactiver le rétro-éclairage.
Figure 17-1: Affi cheur GLCD
SW10: DISP-BCK = ON
PB0
PB1
PB2
PB3
PB4
PB5
PB6
PB7
RESET
VCC
VCC
GND
XTAL2
XTAL1
PD0
PD1
PD2
PD3
PD4
PD5
PD6
DIP40
Figure 17-3: Schéma de connexion de l'affi cheur GLCD
Potentiomètre d'ajuste-
ment du contraste
Connecteur GLCD
Connecteur du pan-
neau tactile
PA0
PA1
PA2
PA3
PA4
PA5
PA6
VCC
PA7
AREF
GND
AVCC
VCC
PC7
1
PC6
PC5
PC4
PC3
PC2
PC1
PC0
PD7
Figure 17-2: Connecteur GLCD
P6
10K
Top view
DISP-BCK
R28
10
CN6
20
SW10
VCC
MikroElektronika
21
