10.0. Capteur de température DS1820
La communication série 1-wire® permet la transmission de données par l'intermédiaire d'une seule ligne de communication, ce qui
signifi e qu'une seule broche du microcontrôleur est utilisée. Le processus est sous le contrôle du microcontrôleur (maître). Tous les
périphériques esclaves ont par défaut un unique code ID. Ceci permet au maître d'identifi er facilement les périphériques esclaves
partageant le même interface.
Le capteur de température DS1820 utilise le standard 1-wire. Il est capable de mesurer les températures comprise entre -55 et
125°C avec une marge d'erreur de ±0.5°C pour les températures comprises entre -10 to 85°C. Ce capteur requiert une tension
d'alimentation comprise entre 3V et 5.5V. La température est calculée avec une résolution de 9 bits en moins de 750ms. Le système
de développement EasyAVR6 est équipé d'une interface de connexion destinée au DS1820. Le capteur peut utiliser PA4 ou PB2
comme broche de communication avec le microcontrôleur. La sélection de la broche assurant la communication 1-wire avec le
microcontrôleur se fait grâce au jumper J9. La Figure 10-4 présente une communication 1-wire® avec le microcontrôleur via PA4.

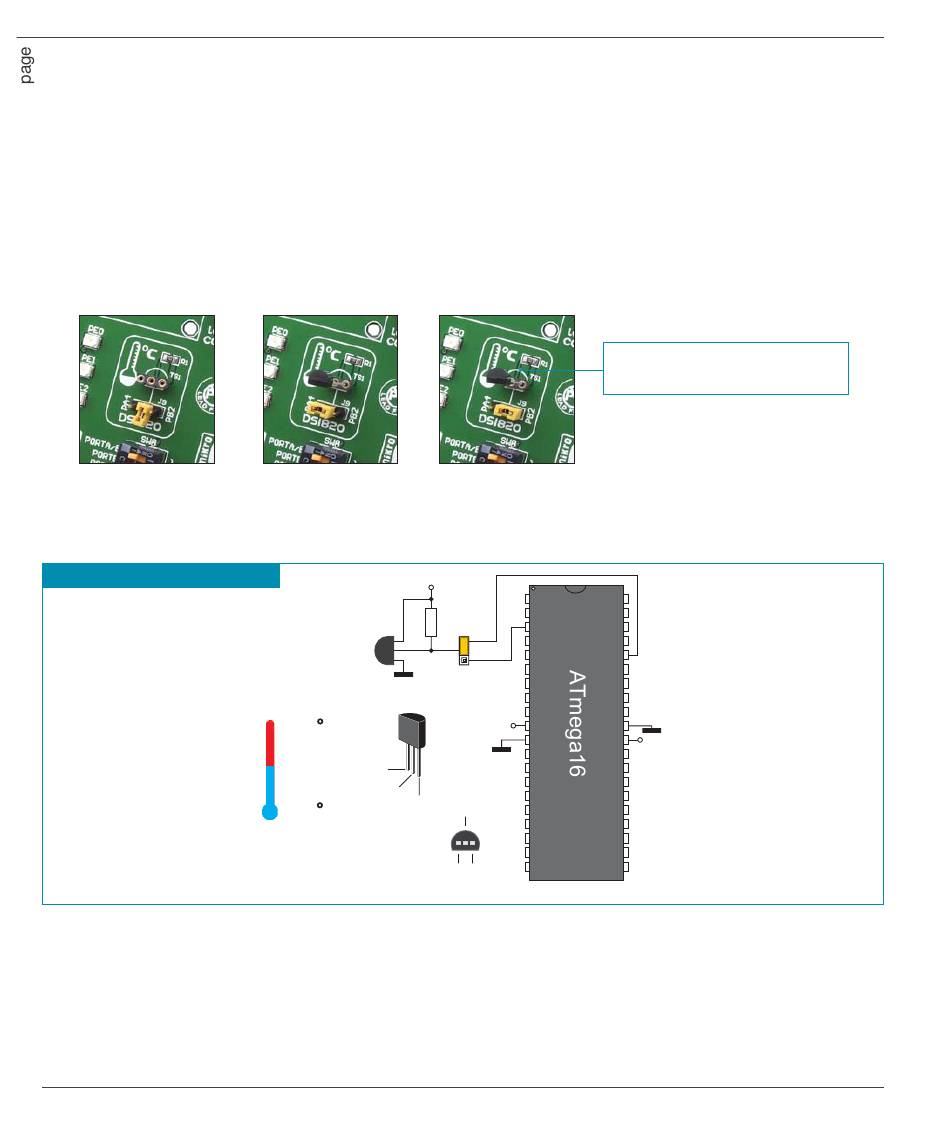

Figure 10-1: la commu-
nication 1-wire n'est pas
utilisée
Jumper J9 en position PA4
Figure 10-4: Schéma représentant la communication 1-wire
MikroElektronika
Figure 10-2: J9 en posi-
Figure 10-3: J9 en posi-
tion gauche (communica-
tion gauche (communica-
tion 1-wire via PA4)
tion 1-wire via PB2)
VCC
R1
1K
DS1820
DQ
125 C
D S
D S
1 8
1 8
2 0
2 0
GND
DQ
VCC
-55 C
Botoom view
Système de développement EasyAVR6
Système de développement EasyAVR6
NOTE:
inscrit sur la carte correspond au coté
arrondi du DS1820
PB0
PA0
PB1
PA1
PB2
PA2
J9
PA4
PB3
PA3
PB4
PA4
PB2
PB5
PA5
PB6
PA6
PB7
PA7
RESET
AREF
VCC
VCC
GND
GND
AVCC
XTAL2
PC7
XTAL1
PC6
PD0
PC5
PD1
PC4
PD2
PC3
DQ
PD3
PC2
PD4
PC1
PC0
PD5
PD7
PD6
VCC
GND
DIP40
Assurez vous que le demi cercle
VCC
