20.0. Panneau tactile (touch panel)
Le touch panel est un panneau fin, adhésif et transparent sensible au toucher. Il se place sur l'afficheur GLCD et le "transforme" ainsi en
écran tactile. En effet, il enregistre les pressions effectuées sur l'afficheur et envoie les coordonnées sous forme d'un signal analogique au
microcontrôleur. Les interrupteurs 1, 2, 3 et 4 du DIP switch SW13 sont utilisés pour relier le touch panel au microcontrôleur.
1

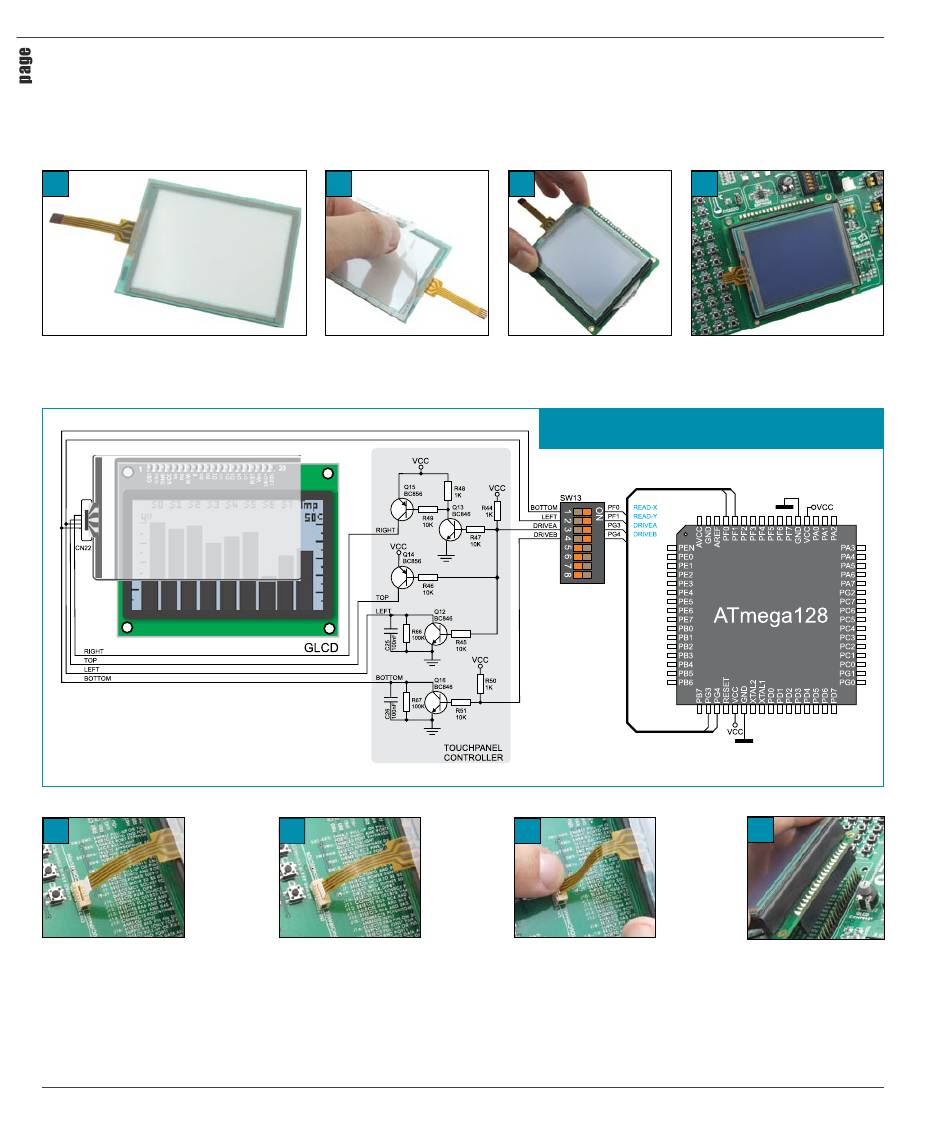

Figure 20-1: Placement du touch panel sur le GLCD
La Figure 20-1 vous montre comment placer le touch panel sur l'afficheur GLCD. Assurez vous que le câble plat est situé sur la
gauche de l'afficheur GLCD, comme décrit Figure 4.
Figure 20-2: Schéma de connexion du Touch panel
1
Figure 20-3: Connexion du panneau tactile
La Figure 20-3 présente en détail comment connecter le touch panel au système de développement. Positionnez l'extrémité du câble plat
sur le connecteur CN22, (Figure 1). Branchez le câble au connecteur (Figure 2) et presser doucement (Figure 3). Seulement après avoir
effectué ces opérations, vous pourrez connecter l'afficheur GLCD au connecteur approprié (Figure 4).
NOTE:
Les LEDs et les résistances de tirage des ports PORTF et PORTG doivent être désactivées pendant l'utilisation du touch panel.
MikroElektronika
2
2
Système de développement BIG AVR 6
3
Panneau tactile connecté au microcontrôleur
via PF0, PF1, PG3 et PG4
3
4
4
