Système de développement BIG AVR 6

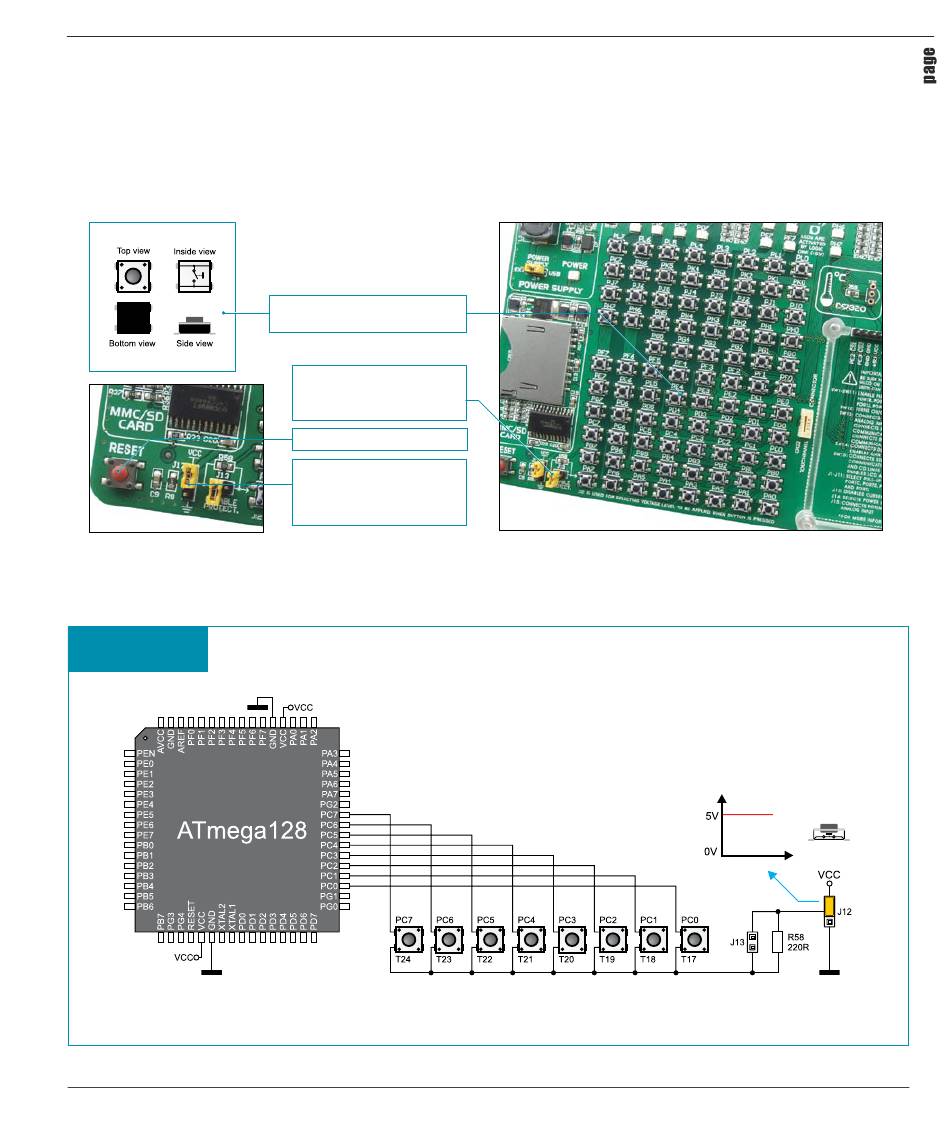

17.0. Boutons poussoirs
L'état logique de toutes les entrées numériques du microcontrôleur peut être modifié par l'intermédiaire des boutons poussoirs. Le
jumper J12 sert à définir l'état logique qui doit être appliqué à la broche du microcontrôleur lorsque le bouton associé est pressé. Les
résistances de protection ont pour but de limiter le courant maximum afin de prévenir d'éventuels court-circuits. Si besoin est, les
utilisateurs expérimentés ont la possibilité de court-circuiter ces résistances grâce au jumper J13. A coté de ces boutons poussoirs,
on trouve le bouton RESET. Celui-ci n'est pas relié directement à la broche MCLR. Le signal reset (réinitialisation) est généré par le
programmateur.
Pressez n'importe quel bouton poussoir lorsque J12 est dans la position VCC, un 1 logique (5V) sera appliqué à la broche associée
du microcontrôleur (voir Figure 17-2).
Jumper J12 en
position VCC
Figure 17-2: Schéma de connexion des boutons poussoirs du PORTC
Boutons poussoirs utilisés pour
simuler les entrées numériques
Le Jumper J13 sert à court-
circuiter la résistance de pro-
tection
Bouton RESET
Le Jumper J12 sert à choi-
sir l'état logique à appliquer
à la broche si un bouton est
pressé
Figure 17-1: Boutons poussoirs
21
