12.0. Entrées de test du convertisseur A/N (module ADC)
Un convertisseur Analogique/Numérique a pour rôle de convertir un signal analogique en données numériques. Le convertisseur A/N
est linéaire ce qui signifie que la donnée convertie est linéairement dépendante à la tension d'entrée. Le convertisseur A/N situé dans
le microcontrôleur convertit une tension analogique en un nombre codé sur 10 bits. La tension d'entrée peut varier de 0 à 5V grâce au
potentiomètre P5. Le microcontrôleur équipé d'un convertisseur A/N intégré est alimenté par cette tension via les entrées de tests.
Le jumper J15 permet de sélectionner la broche sur laquelle la conversion aura lieu, à savoir PF0, PF1, PF2 ou PF3. La résistance
R12 a une fonction de protection dans la mesure où elle sert à limiter le courant à travers le potentiomètre et les broches du microcon-
trôleur.

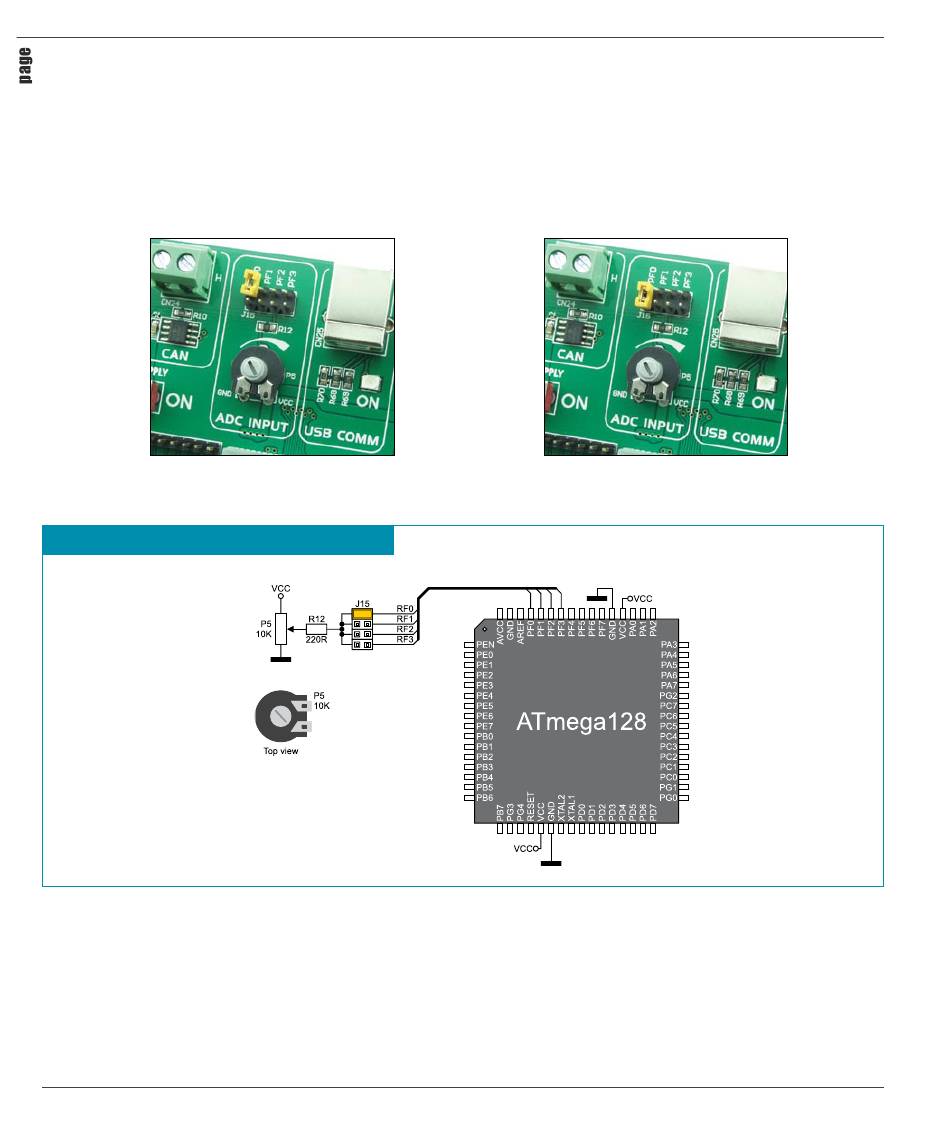

Figure 12-1: ADC (position du jumper par défaut)
La conversion A/N s'effectue via la broche PF0
Figure 12-3: Connexions entre les entrées de test du convertisseur A/N et le microcontrôleur
NOTE:
Afin d'obtenir une conversion A/N précise, il est nécessaire d'éteindre les LEDs et de déconnecter les jumpers des
résistances de tirages des broches utilisées par le convertisseur A/N.
MikroElektronika
Système de développement BIG AVR 6
Figure 12-2: PF0 est utilisé comme entrée du
convertisseur A/N
