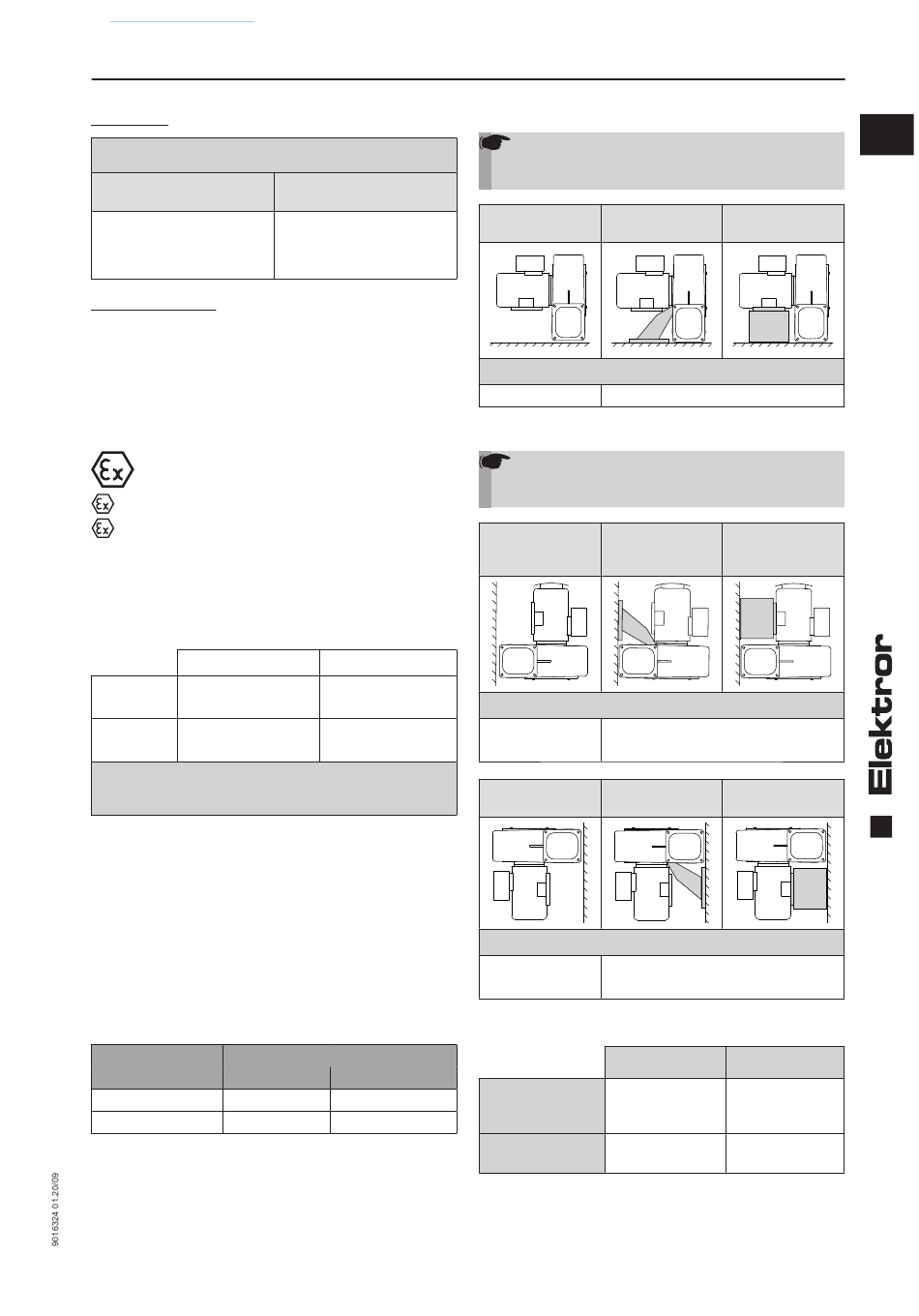

www.elektror.de
Einbauart D
Ventilator ist saug- und druckseitig angeschlossen
Abgedichteter Ventilator
Innerhalb, wie außerhalb
des Ventilators wird ein
Zonensprung zugelassen
Temperaturklassen
Die Geräte nach Richtlinie 2014/34/EU sind in Klassen
höchstzulässiger Oberfl ächentemperaturen eingeteilt (Tem-
peraturklassen). Die Angabe der Temperaturklasse erfolgt
auf dem Leistungsschild der Geräte. Die Angabe der Klasse
höchstzulässiger Oberfl ächentemperatur versteht sich unter
Betrieb während bestimmungsgemäßer Verwendung.
Beispiele für die Kennzeichnung:
II 2G Ex h IIB T4 Gb
II 3D Ex h IIIC T135°C Dc
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIC T135°C Dc
Der gesamte Ventilator besitzt ein Motor- und ein Ventila-
tor-Leistungsschild.
Für den gesamten Ventilator gilt die ATEX-Kennzeichnung
des Ventilator-Leistungsschilds.
Beispiel
Ventilator
Temperatur-
T3
klasse
Geräte-
3G
kategorie
Führende Kennzeichnung
für den gesamten Ventilator: T3
Besondere Verwendungen und Einsatzbedingungen können
das Gefährdungspotenzial erhöhen und sind vorher der Fa.
Elektror mitzuteilen und mit Elektror abzustimmen.
1.2 Bestimmungsgemäße Einbaulagen
• Die Aufstellung der Ventilatoren ist nur im Indoorbereich
zugelassen. Die Außenaufstellung ist nur mit einem
geeigneten Witterungsschutz für den gesamten Ventilator
zulässig.
• Stellen Sie sicher, dass die Einbausituation, das Belüf-
tungssystem des Antriebsmotors nicht beeinträchtigt.
Minimaler Abstand Lüfterhaube (für Ansaug Kühlluft)
Minimaler Abstand zur Lüfterhaube
Antriebsleistung
[mm]
≤ 1,5 kW
> 1,5 kW
Den Ventilatorfl ansch, der Fuß und die Konsole so befesti-
gen, dass sie plan aufl iegen.
Folgende Einbaulagen sind für die Ventilatoren zulässig:
АО "БЕРГАБ" Тел./факс: (495)727-22-72 catalog@elektror.ru
Nicht abgedichteter
Ventilator
Innerhalb, wie außerhalb
des Ventilators herrscht die
gleiche explosionsfähige
Atmosphäre
Motor
T4
2GD
3G
[inches]
34 1,34
53 2,09
Betriebs- und Montageanleitung ND ATEX
Einbaulage mit horizontaler Motorwelle:
Hinweis!
Die Einbaulage mit horizontaler Motorwelle ist die
Empfehlung des Herstellers.
ohne
mit Fuß
Fuß/Konsole
Bis einschließlich:
D 064 ATEX
Einbaulage mit vertikaler Motorwelle:
Hinweis!
Die senkrechte Lage der Motorwelle verringert die
Kugellagerlebensdauer.
mit Schutzdach
mit Schutzdach
ohne
und Fuß
Fuß/Konsole
Bis einschließlich:
Ex db eb Motor: D 064 ATEX
D 064 ATEX
Ex eb Motor: D 072 ATEX
ohne
mit Fuß
Fuß/Konsole
Bis einschließlich:
Ex db eb Motor: D 064 ATEX
D 064 ATEX
Ex eb Motor: D 072 ATEX
Temperaturen und Umgebungsbedingungen
max. Temperatur
Fördermediums-
temperatur am +60°C
Ansaug
Umgebungs-
+40°C
temperatur
• Vermeiden Sie aggressive Umgebungsbedingungen,
hohe Luftfeuchtigkeit oder starke Temperaturwechsel die
zu Kondensat des Motors/Ventilators führt.
mit Konsole
keine Einschränkung
mit Schutzdach
und Konsole
mit Konsole
min. Temperatur
-20°C
-20°C
DE
3
