Cale En V - Leica Rm2245 Mode D'emploi

66
69
70
70.1
Leica RM2245
68

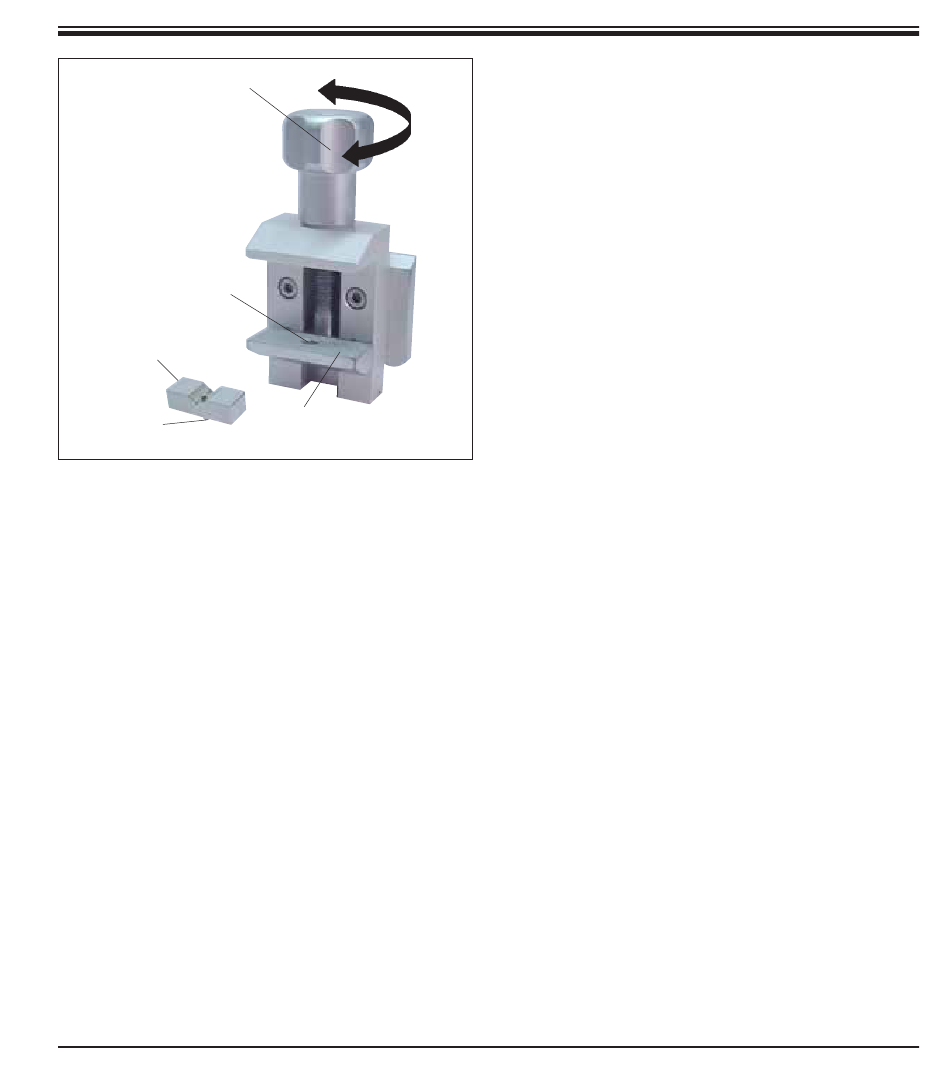

Fig. 33
6.

6.2.2 Cale en V

La cale en V (70) se monte sur le mors mobile
(inférieur) de la pince à objet standard.
On l'utilise pour le serrage d'objets cylindriques.
• Tournez la vis moletée (66) en sens inverse des
aiguilles d'une montre pour faire descendre le
mors mobile (68).
• Introduisez le goujon (70.1) de la cale en V (70)
dans le trou (69) du mors inférieur (68).
• Placez l'échantillon dans la position voulue.
• Tournez la vis moletée (66) dans le sens des
aiguilles d'une montre pour faire remonter le
mors mobile jusqu'à ce que l'échantillon soit
maintenu fermement.
Accessoires en option
41
