12 Utilisation
2
FREE
LOCK
1

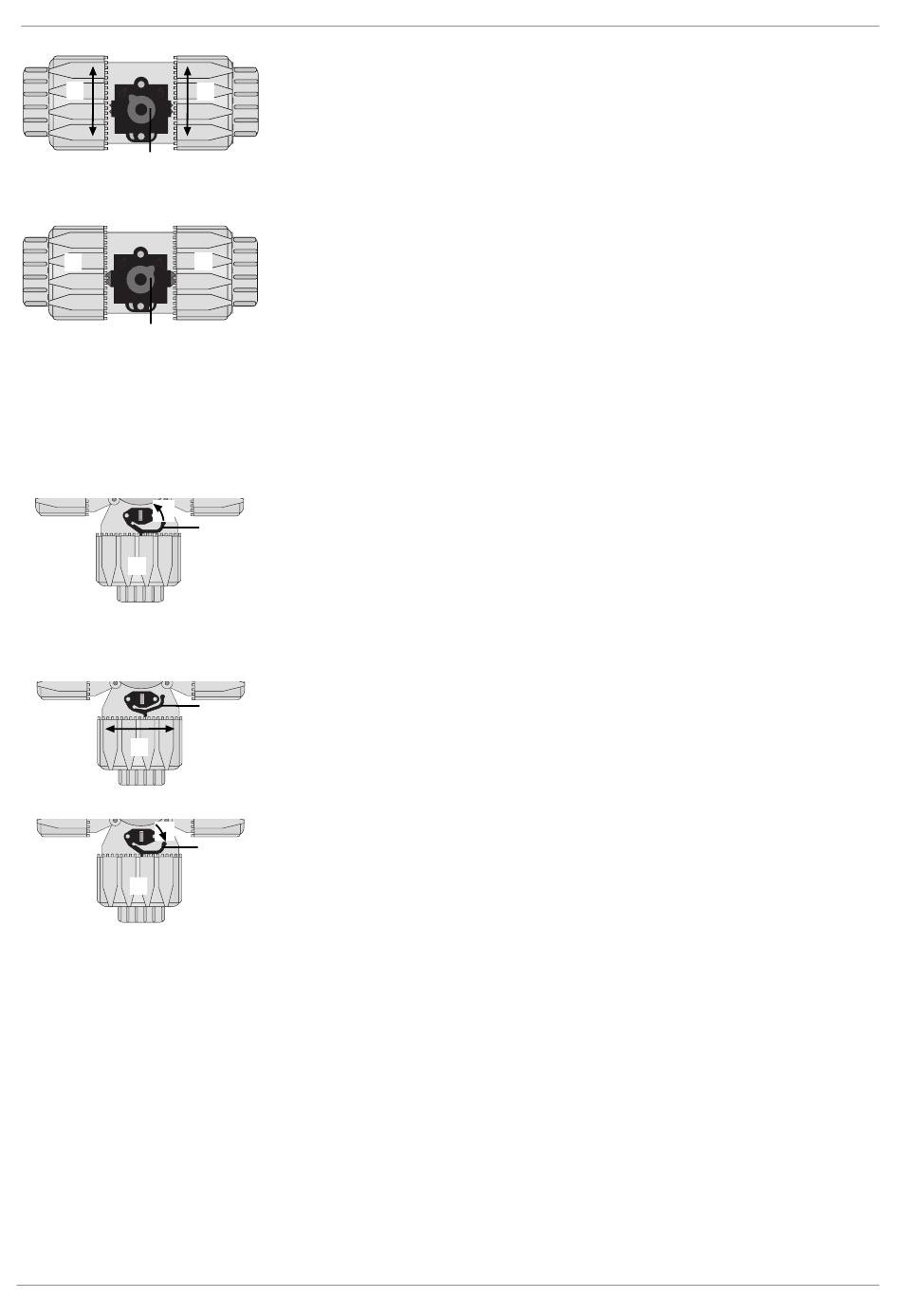

5. Tourner les écrous d'accouplement 2 à la position souhai-
tée.
2
FREE
LOCK
1
6. Tourner le bouton bloc rouge dans le sens des aiguilles
d'une montre jusqu'à la position LOCK.
ð Les dents du dispositif de blocage de raccord vissé se
bloquent dans celles des écrous d'accouplement 2 et
fixent ces derniers.
Vanne à boisseau sphérique 3/2 voies
2
7. Presser et maintenir la languette 1.
ð La dent du dispositif de blocage de raccord vissé est
rentrée.
2
8. Tourner l'écrou d'accouplement 2 à la position souhaitée.
2
9. Relâcher la languette 1 du dispositif de blocage de rac-
cord vissé.
ð La dent du dispositif de blocage de raccord vissé se
bloque dans les dents de l'écrou d'accouplement 2 et
fixe ce dernier.
GEMÜ 723
2
2
1
1
1
52 / 68
