1.3 - Caractéristiques d'environnement
Protection
Température : - de stockage
- de fonctionnement
- de transport
Altitude
Humidité sans condensation
Vibrations
Compatibilité électromagnétique

1.4 - Masse et encombrement

Masse : 9,5 kg
Hauteur : 430 mm
Largeur : 320 mm
Profondeur : 250 mm
NOTICE D'INSTRUCTION
UNIDRIVE SP DID
Variateur de vitesse universel
INSTALLATION MÉCANIQUE
IP20
• 20 °C à + 50 °C
• 0 °C à + 40 °C
• – 20 °C à + 50 °C
Inférieure à 1 000 m.
Déclassement de
0,5 % en courant
par 100 m
supplémentaires.
Conforme à
CEI 68-2-3 et
CEI 68-2-30.
Conforme à
CEI 68-2-61.
Conforme à
CEI 1000-4-2,
EN 50082-2
en conduit,
EN 50081-2
en conduit.
2 - INSTALLATION MÉCANIQUE
• Il est de la responsabilité du propriétaire ou de
l'utilisateur de s'assurer que l'installation, l'exploitation,
l'entretien du système et de ses options sont effectués
dans le respect de la législation relative à la sécurité des
biens et des personnes et des réglementations en
vigueur dans le pays où il est utilisé.
• Les systèmes doivent
environnement exempt de poussières conductrices,
fumées, gaz et fluides corrosifs et de condensation.
L'équipement ne doit pas être installé dans des zones à
risque hormis dans une enceinte adaptée. Dans ce cas
l'installation devra être certifiée.
2.1 - Vérifications à la réception
Avant de procéder à l'installation du variateur, assurez-vous que :
- le matériel n'a pas été endommagé durant le transport ;
- les accessoires sont inclus à savoir :
• le cordon de liaison entre le PC et la prise RJ45 du variateur,
• le CD-Rom qui contient le logiciel LSSOFT,
• le CD-Rom qui contient le dossier technique,
• une carte à puce SMARTCARD comprenant les
paramètres d'origine. Cette carte est livrée dans son
emplacement situé derrière l'afficheur du variateur.

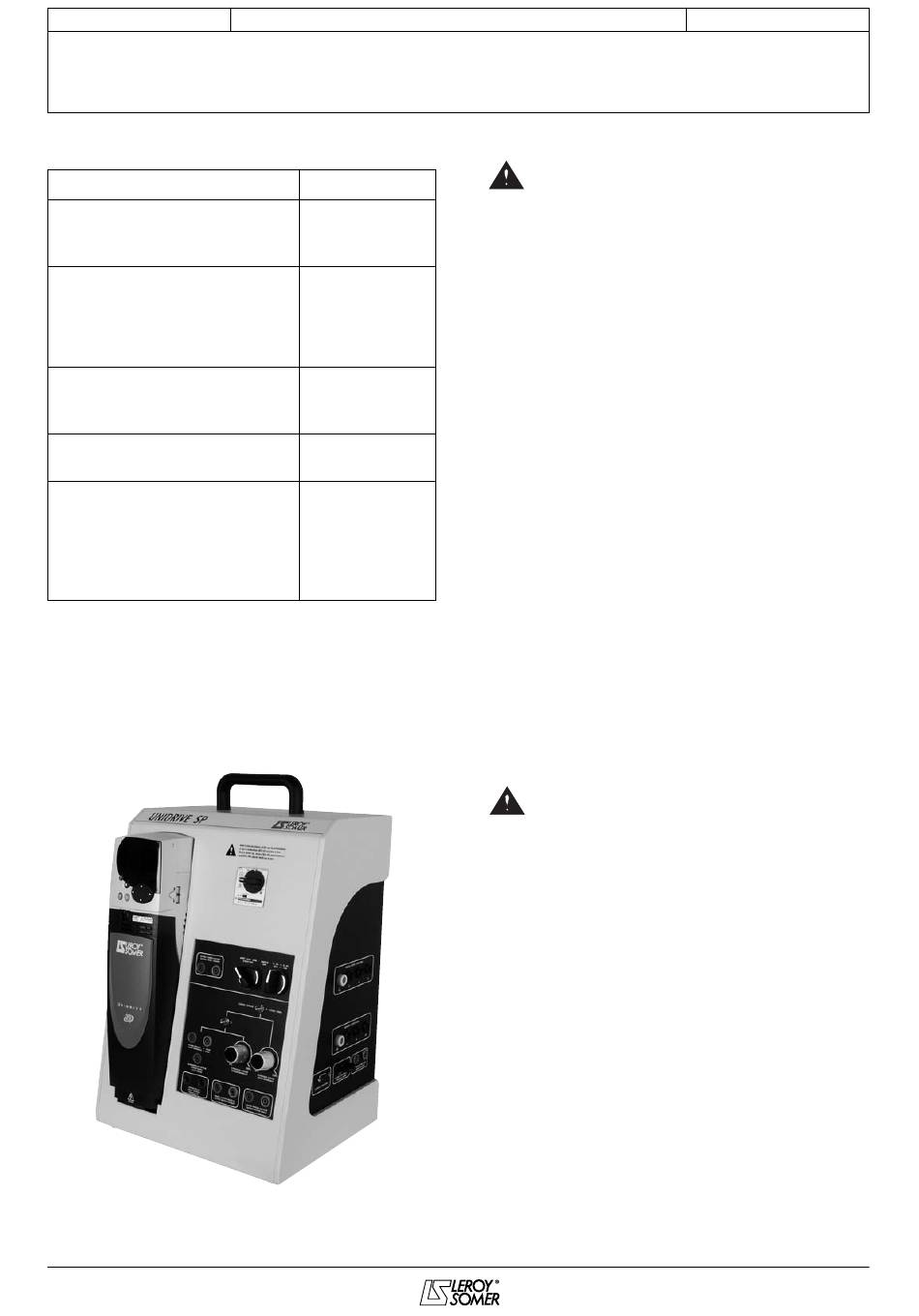

2.2 - Manutention

Assurez-vous que les moyens de manutention sont
adaptés à la masse à manipuler.
Le coffret est équipé d'une poignée de manutention fixée sur
le dessus et de 4 pieds en caoutchouc.

3 - RACCORDEMENT

3.1 - Recommandations générales
• Tous les travaux de raccordement doivent
être effectués suivant la réglementation en
vigueur dans le pays où il est installé. Ceci inclut le
raccordement au réseau avec liaison de mise à la terre en
place afin de s'assurer qu'aucune partie du système
directement accessible ne puisse être au potentiel du
réseau ou à toute autre tension pouvant s'avérer
dangereuse par contact indirect.
• Les tensions présentes sur les câbles ou les
connexions du réseau, du variateur et du moteur auquel
il peut être associé peuvent provoquer des chocs
électriques mortels. Dans tous les cas éviter le contact.
• Vérifier la compatibilité en tension et en courant du
variateur et du réseau.
• Tous les raccordements et travaux sur les équipements
extérieurs au variateur doivent être exécutés en état de
consignation (ouverture et condamnation de l'interrupteur-
sectionneur général).
• La fonction arrêt du boîtier ne protège pas des tensions
élevées présentes sur les borniers.
• Après mise hors tension du variateur, attendre 1 min
avant d'intervenir.
• Cet équipement doit être utilisé avec la compétence du
personnel d'encadrement, lui-même habilité et formé.
3900 fr - 10.2005 / b
être installés dans un
5
