Notice de montage et d'utilisation
F
ATTENTON
CONSIGNE
MiniVent M1/100/120 et M1/100/120 N
3.2

Percements:

- Positionner la virole, marquer l'emplacement des fixations et percer. Fixer en utilisant au minimum deux vis de
fixation avec chevilles.
En cas de pose du câble en apparent, il faut briser l'évidement pour le passage de câble prévu sur le coté du
caisson (Fig. 5, Position 1) pour permettre l'entrée du câble !
Le câble de branchement est à placer de façon à éviter qu'en cas de projections, l'eau puisse s'infiltrer le long
du câble. Ne jamais faire passer les câbles sur des arrêtes vives !
3.3

Montage mural ou plafonnier

En cas de montage plafonnier, il faut être particulièrement méticuleux, sous peine d'annulation de garantie.
Fig.4
Lors de la mise en place de l'appareil, le
redresseur de flux doit être monté à la
verticale (cf. schéma). Emboitage
possible par rotation de 90°.
š
Vertical
3.4

Installation du conduit d'extraction

Isoler les conduits d'extraction qui traversent les zones froides.
En cas de forte condensation dans le réseau, prévoir un système de collecte et d'évacuation de l'eau.

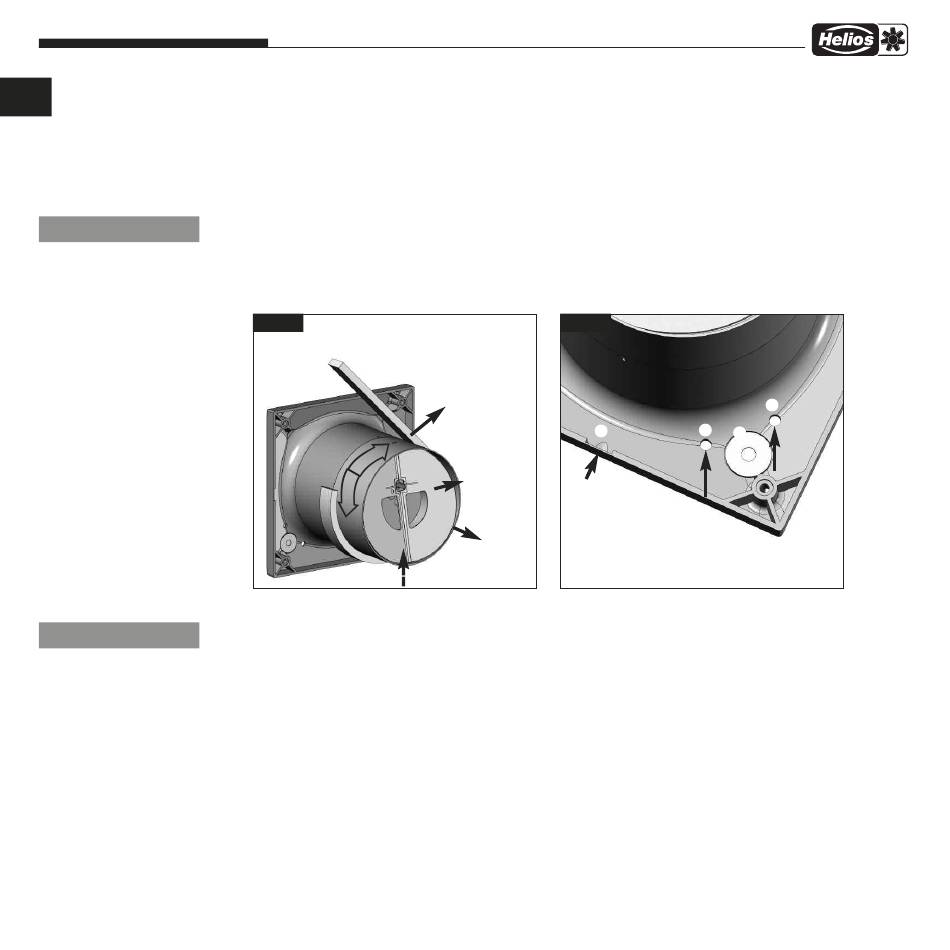

Fig.5
Appliquer la
bande de
mousse
autocollante.
haut
Clapet an-
›
ti-retour
Œ
En cas de pose
amovible
en apparent, briser
l'évidement pour le passage
bas
du câble.
Redresseur de
 Montage plafonnier
š
flux amovible.
Trous pour formation de condensats
En cas de montage mural.
4

Œ  Ž
