Échangeur de chaleur à tubes spiralés
2. DESCRIPTION DU PRODUIT
2.1 Identification
2.2 Échangeur de chaleur à tubes spiralés
Le baelz 106 est un échangeur de chaleur à tubes droits chauffé par vapeur en exécution verticale, adapté à la
régulation de puissance par retenue des condensats. L'eau à chauffer circule dans le boîtier, tandis que la vapeur
passe à travers les tubes.
Dans les configurations spéciales et non standard du baelz 106, le socle condensat est amovible et le faisceau
tubulaire peut être remplacé.
baelz 111
échangeur de chaleur vertical à tubes droits disponible en différentes tailles et configurations

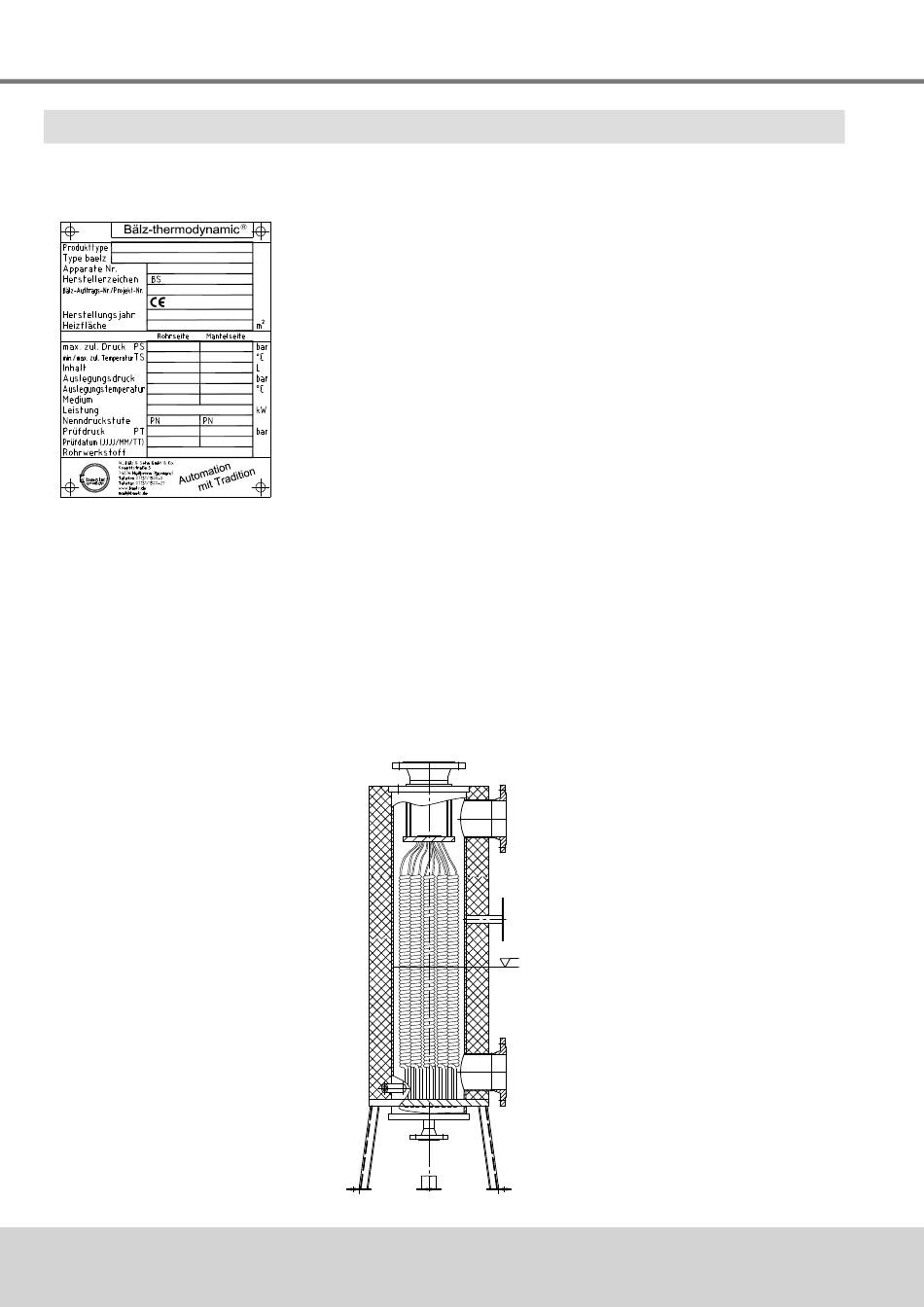

Fig. 2:
Connexions de
baelz 106
W. Baelz & Sohn GmbH & Co. · Koepffstrasse 5 · 74076 Heilbronn · Germany · www.baelz.de
Chaque échangeur de chaleur baelz 106 est équipé d'une plaque
signalétique. Celle-ci contient des indications sur les conditions
d'utilisation de l'appareil ainsi que le numéro de l'appareil et de série du
fabricant.
Fig. 1:
Exemple de plaque signalétique Baelz pour un
échangeur de chaleur
01
010
05/
03
02
04
baelz 106 :
01
= entrée du fluide de chauffage
02
= sortie du condensat
03
= entrée secondaire (retour)
04
= sortie secondaire (départ)
05/03
= vidange secondaire (G ½")
010
= purge (G ½")
03
baelz 106
