DYNAMIC

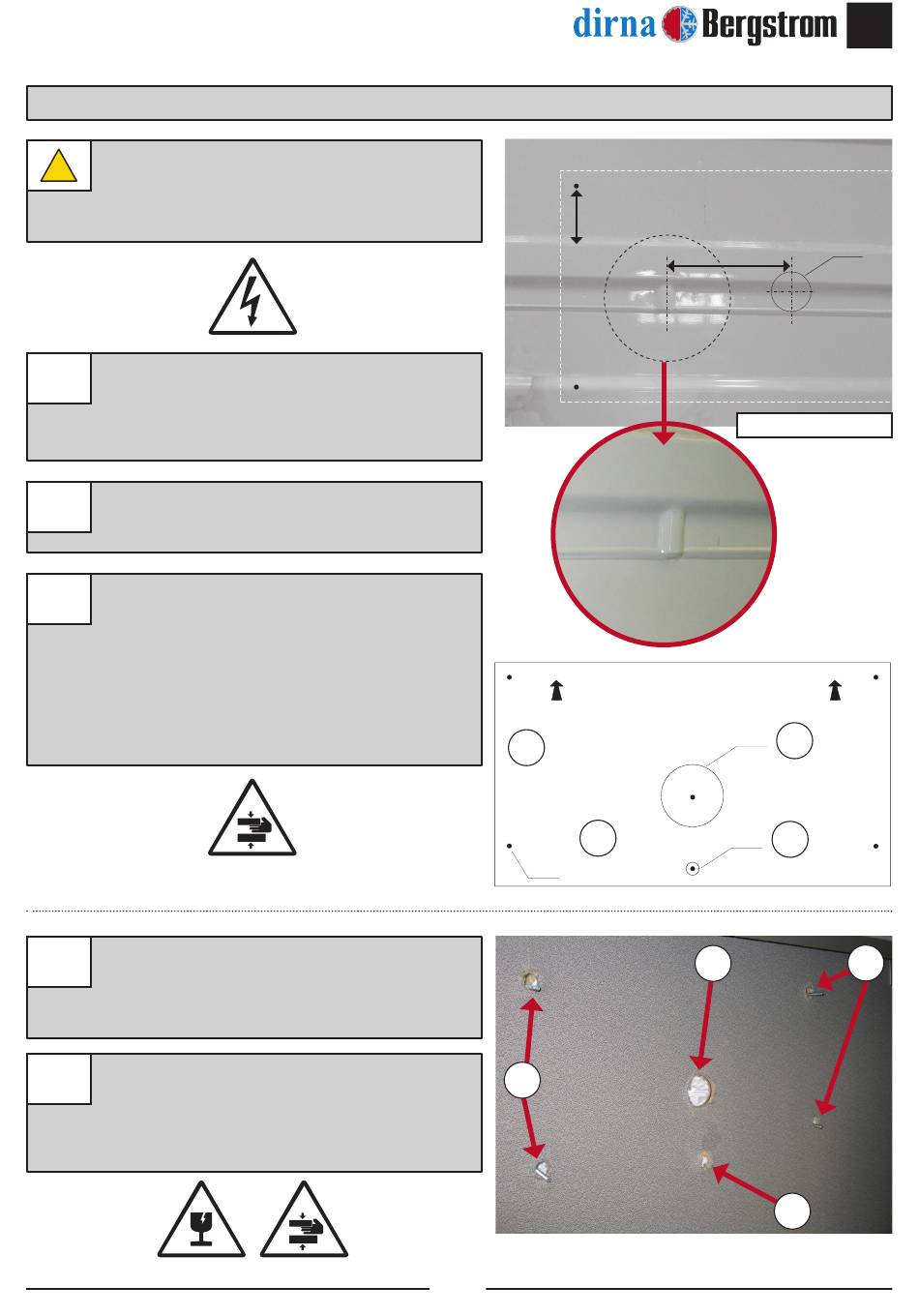

NUR BEI DEN MODELLEN RENAULT MAGNUM DURCHZUFÜHRENDE TÄTIGKEITEN
VORBEREITENDE TÄTIGKEITEN:
!
• Batterie abschalten.
• Abdeckung Verdampfereinheit abnehmen.
1
AUF DER KABINENAUSSENSEITE:
Mitgelieferte
auflegen.
2
Alle Bohrungen markieren.
3
Durchgangsbohrung Ø4 mit langem Bohrer
in Position der Bohrung Ø48 durchführen,
danach
durchführen:
A. (1) Ø19 durchführen
B. (1) Ø48 durchführen
C. (4) Ø7 durchführen
4
AUF DER KABINENINNENSEITE:
Mitgelieferte Vorlage auflegen und Bohrung
Ø48 markieren.
5
Die folgenden Bohrungen durchführen:
B- (1) Ø19 nur im Bezug durchführen
C- (1) Ø48 nur im Bezug durchführen
E- (4) Ø22 nur im Bezug durchführen
Vorlage
gemäß
die
folgenden
Bohrungen
Maßen
OBEN
1
(4) Ø7
5D
53
16 mm
225 mm
Ø48
3C
Ø19
5C
3
GE
®
Ø48
Schablonenmitte
OBEN
3B
3A
5D
5B
