APPENDIX ANNEXE GUIDE DE L'UTILISATEUR TRAXALL, SÉRIE 700
Le mode de visualisation FFT peut aussi être utilisé pour sonder un
environnement de repérage et étudier le bruit électromagnétique
ambiant. Le bruit ambiant est une activité électromagnétique qui peut
être interprétée à tort comme un passage de sonde. Les sources de ce
bruit peuvent être des lignes d'alimentation électrique, des machines,
des véhicules motorisés en mouvement ou des trains en circulation.

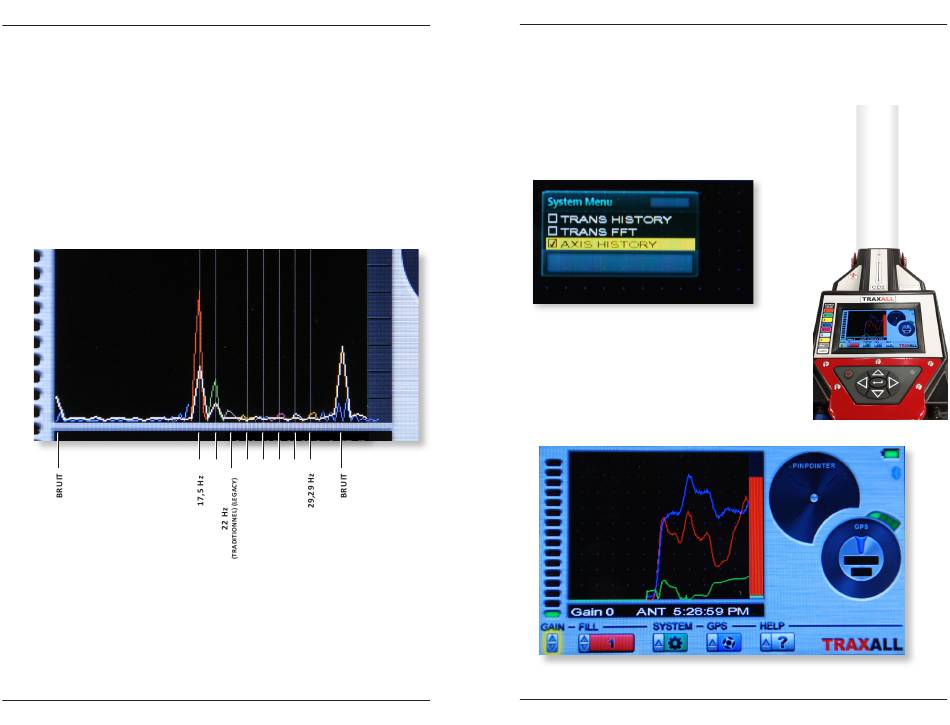

Sur cette illustration, la ligne blanche représente les signaux détectés
dans un spectre électromagnétique comprenant l'intervalle de
l'émetteur TRAXALL (17,5 à 29,29 Hz). Les lignes verticales grises
indiquent les fréquences des émetteurs TRAXALL et traditionnel.
ÉMETTEUR TRAXALL:
Remarque : Les pics du signal aux deux extrémités du spectre peuvent
créer de faux déclenchements. Dans cette situation, il est conseillé de
déployer des émetteurs configurés pour les fréquences TRAXALL 1, 2, 3
ou traditionnelle (22 Hz), car leurs signaux sont relativement éloignés
des fréquences de bruit.
Page 44 de 84
1 2 3 4 5 6 7
APPENDIX ANNEXE GUIDE DE L'UTILISATEUR TRAXALL, SÉRIE 700
Visualisation de la fenêtre de données (Data Win View) (suite)
AXIS HISTORY trace l'amplitude relative d'un champ magnétique dans
lequel rouge = X, vert = Y et bleu = Z. Lorsque le système
TRAXALL est configuré sur AXIS HISTORY, les données
de passage peuvent être visualisées en temps réel, ou,
en cas d'enregistrement, le fichier d'enregistrement
Lorsque le système TRAXALL est aligné avec
le pipeline, comme illustré ici, le symbole
de légende de pipeline correspond au tracé
de l'axe Y (vert), le tracé de l'axe X (rouge)
représente l'amplitude perpendiculaire au
pipeline, et l'axe Z (bleu) représente une
mesure haut/bas.
X = temps; Y = amplitude axiale
Page 45 de 84
MENU SYSTÈME
peut être relu
ultérieurement.
