Ce type de circuit est utilisé:
•
dans les cas d'installation simple avec un circuit d'atomisation simple;
•
dans les cas où sont présents plusieurs circuits d'atomisation. Le
premier circuit d'atomisation n'est pas intercepté.
N.B.: dans ce circuit, les électrovannes de décharge en fi n de ligne
sont toujours présentes afi n de permettre le vidage/lavage automatique
des tuyauteries.
Circuit de pulvérisation intercepté
Il consiste en un circuit où sont présentes des électrovannes d'arrêt et
la pulvérisation des buses, présentes dans ce circuit, commence dès
l'ouverture de l'électrovanne d'arrêt et se termine à sa fermeture.
Ce type de circuit est utilisé lorsqu'on est en présence de plusieurs circuits
de pulvérisation.
N.B. : dans ce circuit, il y a toujours les électrovannes de décharge en
fi n de ligne pour permettre la vidange/le nettoyage automatique des
tuyaux.
UAKTG00000
Composants du circuit d'atomisation
Pour la réalisation du système de distribution, les composants suivants
sont disponibles:
•
Collecteurs en acier inoxydable Ø 16 mm (1/2") avec trous fi letés
d'un seul côté pour des branchements jusqu'à 4 buses et broches
terminales de G1/4"F pour branchement au collecteur suivant ou à
des électrovannes de décharge ou d'arrêt. Les collecteurs ont une L=
2,5 m, ils réduisent le nombre de raccords et de montages nécessaires
et facilitent l'installation. Les collecteurs supplémentaires peuvent
être branchés grâce à des raccords pour haute pression pouvant être
fournis comme accessoires;
•
Collecteurs en acier inoxydable Ø 16 mm (1/2") avec des logements
fi letés des deux côtés pour le branchement de 7 buses 4droite +
3gauche) et des broches terminales de G1/4"F pour branchement
au collecteur suivant ou à des électrovannes de décharge ou d'arrêt.
Les collecteurs ont une L= 2,5 m, ils réduisent le nombre de raccords
et de montages nécessaires et facilitent l'installation. Les collecteurs
supplémentaires peuvent être branchés grâce à des raccords pour
haute pression pouvant être fournis comme accessoires;
•
Kit Electrovannes d'étagement NC en acier inox 24 V 50 HZ avec
1 entrée frontale de G1/8"F et 2 sorties latérales, en axe entre elles
avec un branchement G1/8"F. Débit nominal 90 l/h avec P= 1 Bar.
Le kit comprend: une électrovanne, des raccords en acier inox pour le
branchement direct sur les collecteurs et le connecteur DIN pour le
branchement électrique;
•
Kit Electrovannes de décharge pour collecteur NA en laiton 24 V 50
HZ avec branchements de G1/4"F. Débit nominal 150 l/h avec P= 1 Bar.
UAKT120000
UAKTT00000
UAKTG18000
UAKVALNC00
UAKT300000
UAKTD14000
UAKTD14000
UAKMTP1000
UAKCD00000

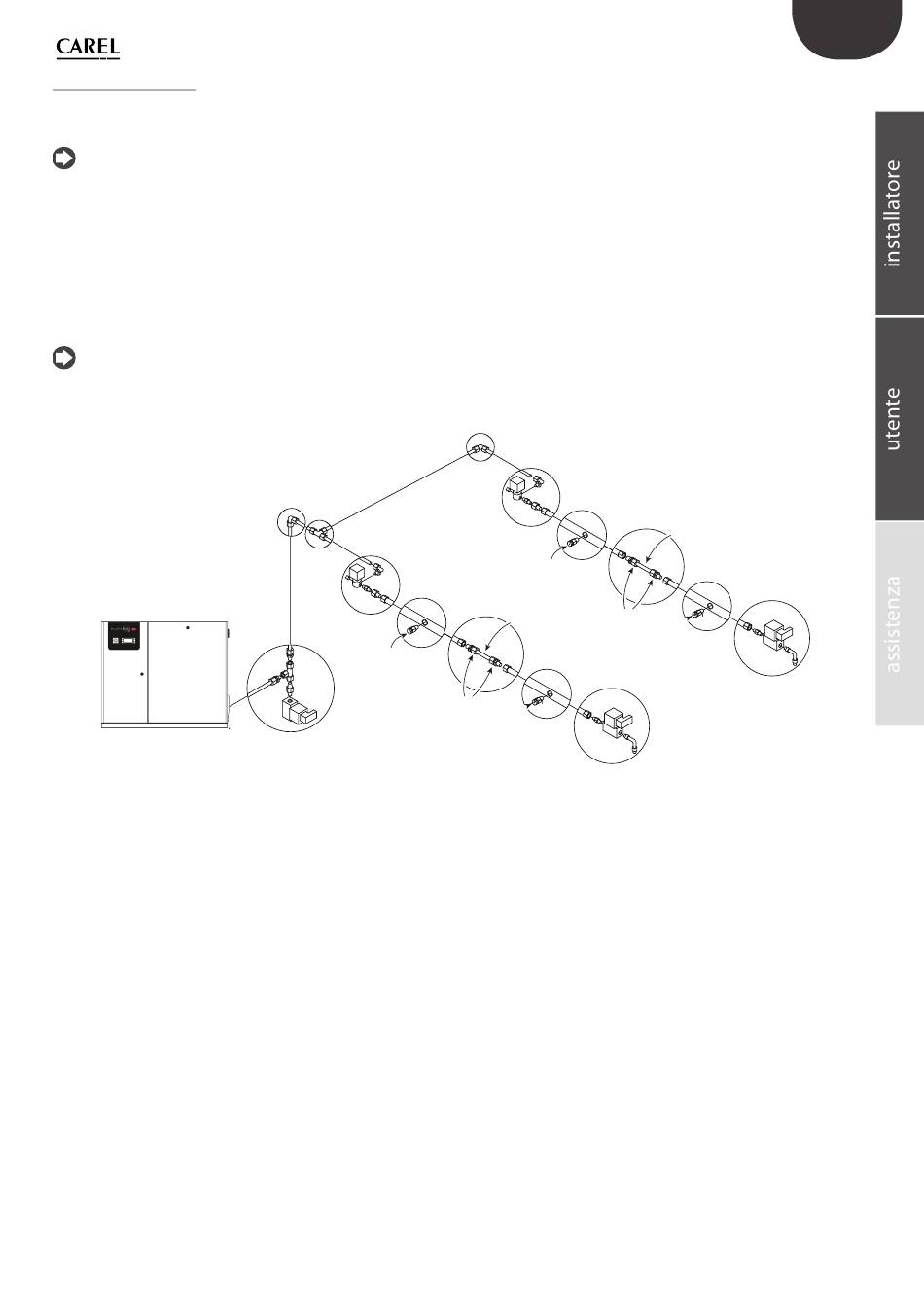

Fig. 6.b
UAKTG00000
UAKTG18000
UAKVALNC00
UAKC4FP600
UAKTD14000
UAKMTP1000
UAKC4FP600
UAKT300000
UAKC4FP600
UAKTD14000
UAKMTP1000
UAKVAL0000
Le kit comprend: une électrovanne, des raccords en acier inox pour le
branchement direct sur les collecteurs, le raccord coudé de décharge
pour le branchement du tuyau rilsan 8x6 et le connecteur DIN pour le
raccordement électrique;
•
Kit Electrovannes
inox (pour des eaux très agressives) 24 V 50 HZ avec
branchements de G1/4"F. Débit nominal 150 l/h avec P= 1 Bar.
Le kit comprend: une électrovanne, des raccords en acier inox pour le
branchement direct sur les collecteurs, le raccord coudé de décharge
pour le branchement du tuyau rilsan 8x6 et le connecteur DIN pour le
raccordement électrique;
•
Raccords divers en forme d'ogive en acier inox pour tuyau ø10;
•
Buses: pour la distribution de l'eau atomisée;
•
Bouchons 1/8"NPT: dans le cas où l'on utilise un nombre de buses
inférieur au nombre de trous disponibles sur les collecteurs;
•
Mamelon G 1/4": pour le branchement direct de deux collecteurs;
•
Kit tuyaux de raccordement ø10 mm: pouvant être fournis en
morceaux de 3 m avec des emballages d'1 tuyau, 3 tuyaux, 6 tuyaux (il
s'agit de rallonges où l'on ne peut pas monter de buses).
Installation du système de distribution
Les lignes d'alimentation du système devraient être maintenues propres
et sans obstruction.
Les tuyaux du réseau de distribution de l'eau doivent être installés de
niveau le long des parois, sur des colonnes ou pendant du plafond.
21 "humiFog multizone systèmes de distribution" +0300067FR - rel. 1.0 - 15.01.2014
UAKT300000
UAKC4FP600
UAKTD14000
UAKMTP1000
UAKVAL0000
de décharge pour collecteur
