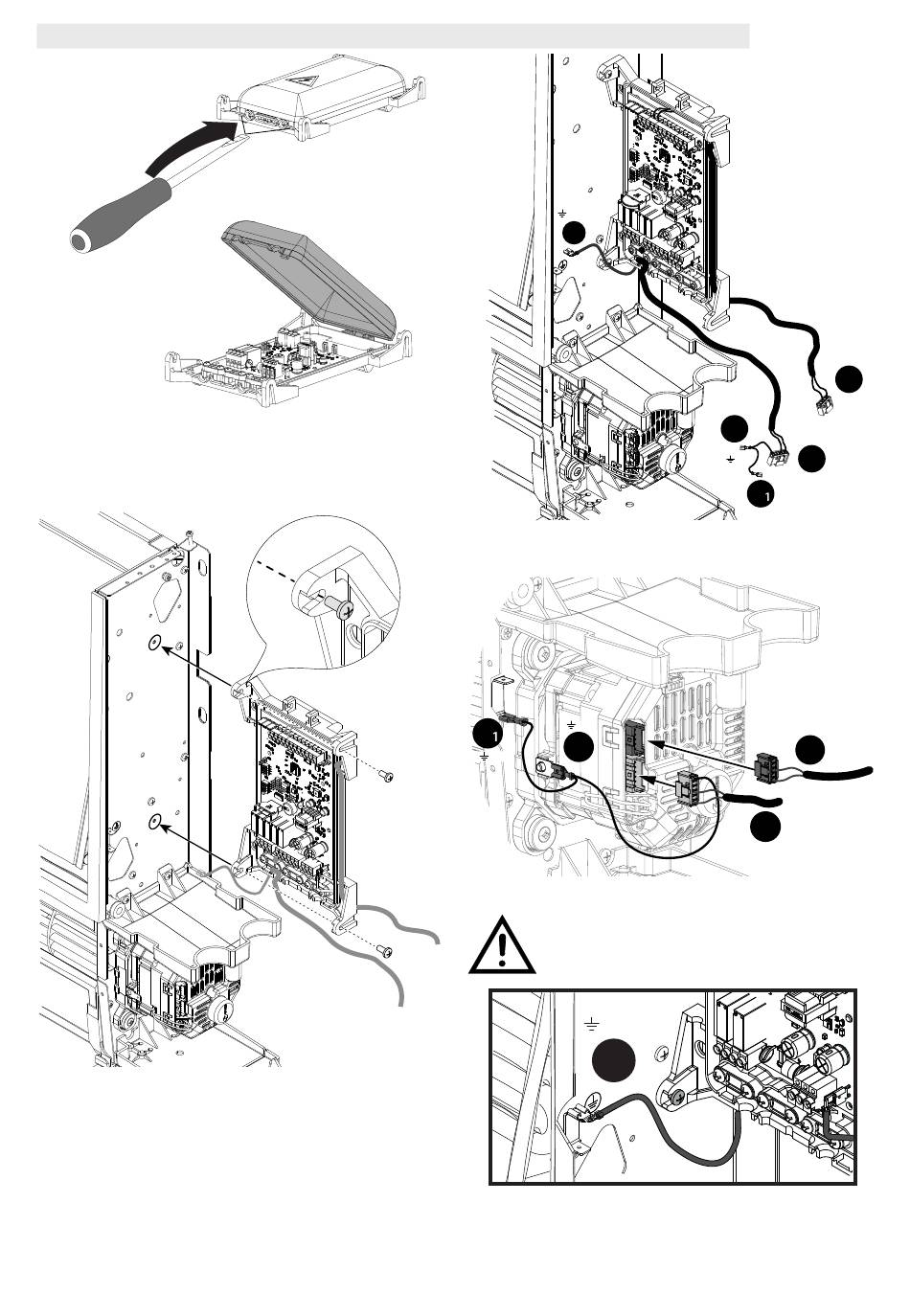

3. Retire la cubierta de la placa de alimentación.
La tarjeta electrónica se suministra con los cables co-
nectados.
4. Fije la placa de alimentación con los 2 tornillos au-
torroscantes suministrados.
PE
C
5. Haga las conexiones eléctricas del motor
PE
D
D
PE
ATENCIÓN: CONECTE EL CABLE "C" DE PUESTA
A TIERRA AL REMACHE DE TIERRA SITUADO
EN LA PARTE TRASERA DE LA MÁQUINA.
PE
C
6. En lo concerniente al esquema de conexión remí-
tase a la correspondiente sección incluida en el pre-
sente manual.
