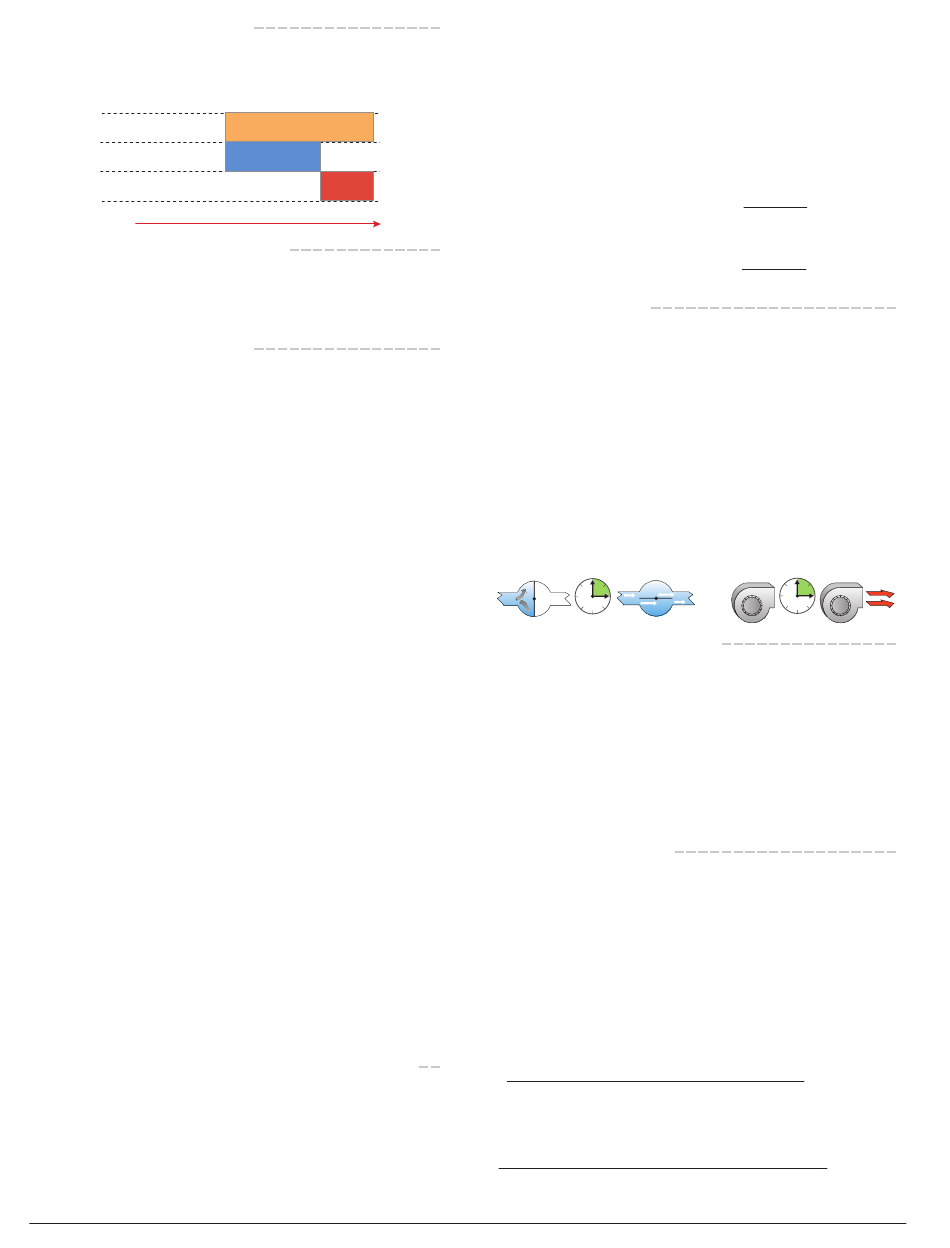

Temporisateur d'incendie

Le Temporisateur d'incendie définit le temps qui est
nécessaire pour générer la flamme au moment où la
chaudière se met ON.
Contact de la
Boiler Contact Closed
chaudière fermé
Temporisateur
Fire Delay
d'incendie
Burner On
Brûleur on
Temps Time

Temporisateur de modulation

Le MOD DELAY (MODE TEMPORISATEUR) est le temps
que le brûleur de la chaudière doit détenir la modulation de
la chaudière au minimum avant de lui permettre de moduler
de nouveau.
La masse de la chaudière
Le réglage du Boil MASS (point d'ébullition) choisi les caractéris-
tiques de masse thermiques de chaque chaudière. L'opération
de la chaudière peut devenir instable si vous choisissez le
mauvais réglage de la masse de la chaudière. Un signe clé de
l'opération instable de la chaudière, est que la flamme conti-
nuera d'augmenter et de diminuer dans des brèves périodes
de temps. En choisissant une masse inférieure du réglage de
la chaudière, la réponse de la chaudière deviendra plus stable.
FAIBLE (Série GB)
Le réglage de LO (FAIBLE) est choisi si la chaudière qui est
utilisée a une masse thermique basse. Cela signifie que la
chaudière a un très petite teneur en eau et aussi peu de métal
dans l'échangeur de chaleur. Une chaudière qui a une masse
thermique faible arrive à la température assez rapidement
lorsqu'allumée. Ceci est typique pour plusieurs chaudières
avec le tube en cuivre fin.
Le réglage de masse faible (LO) apporte une réponse rapide
au sytème de chauffage.
MED
Le réglage MED est choisi si la chaudière qui est utilisée a
une masse thermique moyenne. Cela signifie que la chaudière
est à une haute teneur en eau et une basse teneur en métal
ou une faible teneur en eau et une grande teneur en métal.
Ceci est typique pour beaucoup de chaudières résidentielles
modernes de fonte ou de chaudières à tubes d'acier.
Le réglage de masse moyenne (MED) offre une réponse
modérée du système de chauffage.
HI (Série SB et G)
Le réglage HI est choisi si la chaudière qui est utilisée a
une haute masse thermique. Cela signifie que la chaudière
a aussi une grande teneur en eau et une grande teneur en
métal. Une chaudière qui a une haute masse thermique est
relativement lente pour revenir à la température. Ceci est
typique pour nombreuses chaudières commerciales en fonte
et à tubes d'acier.
Le réglage de masse Hi offre une réponse lente au système
de chauffage.
Feu bas et sortie de feu haute de la chaudière
Afin de tenir compte des capacités différentes de la chaudière
dans le même système, on peut régler un feu bas et une sortie
de la chaudière feu haut pour chaque chaudière. Cela permet
au contrôle de faire fonctionner correctement les chaudières
utilisant soit la modulation séquentielle soit la modulation
parallèle. Chaque chaudière a généralement une plaque
qui signale indiquant la sortie minimale et maximale. Cette
Heatronic 4000
----------------
-------------
----------------
--
information est également disponible dans le manuel de la
chaudière.
La sortie minimale et maximale de la chaudière est exprimée
en MBtu/h. 1 MBtu/h = 1 000 Btu/heure. La portée s'étend de
10 MBtu/h à 9 990 MBtu/h.
Par exemple, si une chaudière délivre une sortie maximale
de 100 000 Btu/hr et une sortie maximale de 20 000 Btu/hr
(baissez le ratio à 5):
Puissance maximale de la chaudière = 100 000 = 100 MBtu/h
Puissance minimale de la chaudière = 20 000 = 20 MBtu/h

Vitesse du moteur

La vitesse du moteur est la durée, que la chaudière nécessite
pour monter de 0% modulation à 100% modulation.
La valve de gaz qui commande les moteurs a un moment
désigné d'entièrement fermé à entièrement ouvert au maximum
qui peut être trouvé dans le manuel du constructeur. La vitesse
du moteur doit être reglée conformément à ce moment.
Le réglage de la vitesse du moteur pour un Entraînement à
Fréquence Variable (EFV) est la quantité de temps nécessaire
pour passer d'une position d'arrêt à une vitesse du ventilateur
de 100%. Puisqu'un EFV présente un taux de réponse très
rapide, il peut être nécessaire d'augmenter le réglage de la
vitesse du moteur afin d'augmenter la stabilité de la modulation
de la chaudière.

Commencer la modulation

Le réglage START MOD (COMMENCER LA MODULATION)
est la plus faible sortie de modulation requise pour obtenir
l'allumage correct. Chaque fois que l'opération de la chau-
dière est nécessaire, le contrôle génère un signal analogue
correspondant au début du réglage la Modulation et ferme le
contact de la chaudière pour allumer le brûleur. Après que le
Temporisateur de l'Incendie se soit écoulé et que le brûleur
est allumé, le contrôle régle le taux de décharge entre le
réglage minimale de la modulation et le réglage maximal de
la modulation.
Modulation minimale
La MIN MOD (MODULATION MINIMALE) est le signal le plus
bas que le contrôle peut envoyer pour moduler la chaudière. Cela
fait fonctionner la chaudière à feu bas. Utiliser le réglage MIN
MOD (MODULATION MINIMALE) dans le menu « Ajuster » pour
choisir une modulation minimale appropriée pour la chaudière.
• Se référer à la documentation du fabricant de la chaudière
pour déterminer la tension minimale de sortie V (cc) ou
courant (mA) à laquelle la chaudière fonctionne avec succès.
De 0 à 10 V (cc):
Modulation minimale =
Signal d'entrée minimale de la chaudière
10 V (cc)
De 4 à 20 mA:
Modulation minimale =
Signal d'entrée minimale de la chaudière - 4mA
4 de 60
1 000
1 000
---------------------
OU
OR
---------------
-------------------
16 mA
6720810370 (2014/11)
6720810370 (2014/04)
x 100 %
x 100 %
