INSTALLATION
A
B
D
C

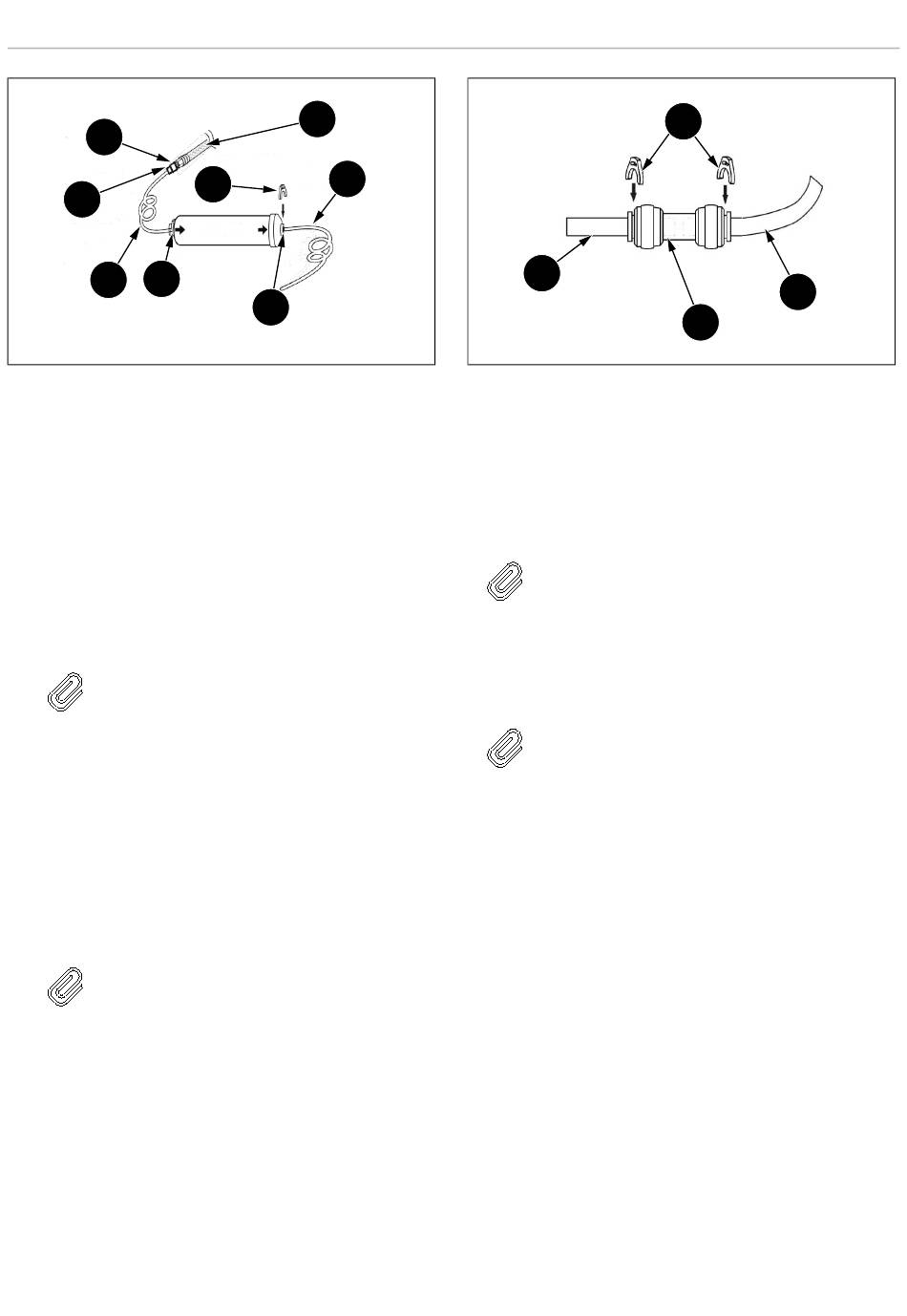

A. Raccord à compression (assemblé)
B. Écrou de compression (assemblé)
C. tube 1/4" (assemblé)
D. Admission
E. Agrafe
F. Sortie
G. Conduite d'eau (1/4")
H. Kit d'installation de conduite d'eau
NOTE
Afin de fixer le filtre à eau dans la bonne
position et d'éviter de trop plier la
conduite
déterminer au préalable la distance entre
le robinet d'arrêt et l'emplacement de
montage du filtre. Coupez ensuite la
conduite d'eau (1/4") à la longueur
requise.
3) Après avoir connecté la conduite d'eau (1/4"), veuillez
ouvrir la vanne d'arrêt pour rincer le filtre pendant
5 minutes avant utilisation.
NOTE
La décoloration sombre initiale de l'eau
est normale.
4) Connectez la conduite d'eau (1/4) au réfrigérateur par un
connecteur.
4.1) Insérez complètement une autre tête de la
conduite d'eau (1/4") dans la sortie du filtre à eau.
4.2) Insérez complètement la conduite d'eau du
réfrigérateur
compresseurs) dans le connecteur.
4.3) Insérez deux agrafes dans le pack d'installation
comme indiqué ci-dessous, puis vérifiez que
chaque agrafe maintient fermement la conduite
d'eau.
H
G
E
F
d'eau (1/4"), vous
(à droite de la
Fig. 13
A. Conduite d'eau du réfrigérateur
B. Connecteur
C. Conduite d'eau (1/4")
D. Agrafe
devez
salle des
D
A
B
NOTE
La longueur de la conduite d'eau (1/4") doit
être inférieure à 5 m. Si elle est trop longue
(> 5 m), la teneur en glace et en eau froide
peut être affectée en raison d'une pression
d'eau insuffisante.
NOTE
La conduite d'eau doit être entièrement
insérée au centre du connecteur pour
éviter les fuites d'eau.
C
Fig. 14
