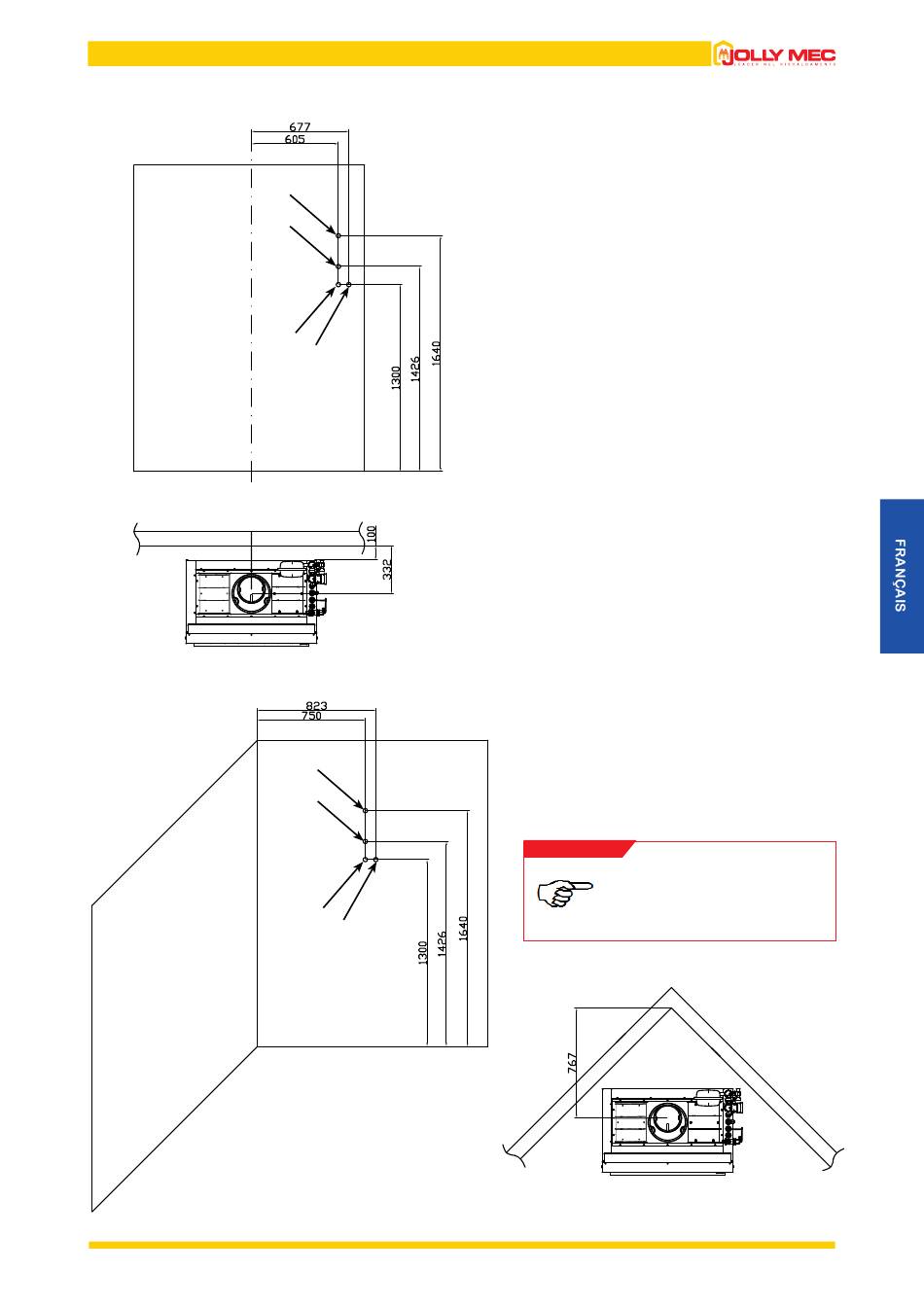

d) Prédisposition des raccordements HYDRAULIQUES foyer d'angle
e) Prédisposition des raccordements HYDRAULIQUES foyer d'angle
1
2
3
4
1
2
3
4
1.
Départ installation
2.
Retour installation
3.
Décharge de sécurité (pour installation à vase fermé)
4.
Eau du réseau (pour chargement installation et
serpentin de refroidissement pour installation à vase
fermé)
1.
Départ installation
2.
Retour installation
3.
Décharge de sécurité (pour installation à vase fermé)
4.
Eau du réseau (pour chargement installation et
serpentin de refroidissement pour installation à vase
fermé
NOTE
La distance (a) est représentative
d'une paroi d'angle à 90°.
Pour des positionnements différents,
contacter
l'installateur
dimensionnement.
(a)
pour
le
33
