4- Placer la brique arrière gauche (C) à gauche de la brique arrière centrale.
La brique arrière gauche (C) doit être positionnée dans la chambre de combustion avec la partie non biseautée (a) vers le bas et vers la
paroi gauche de la cheminée.

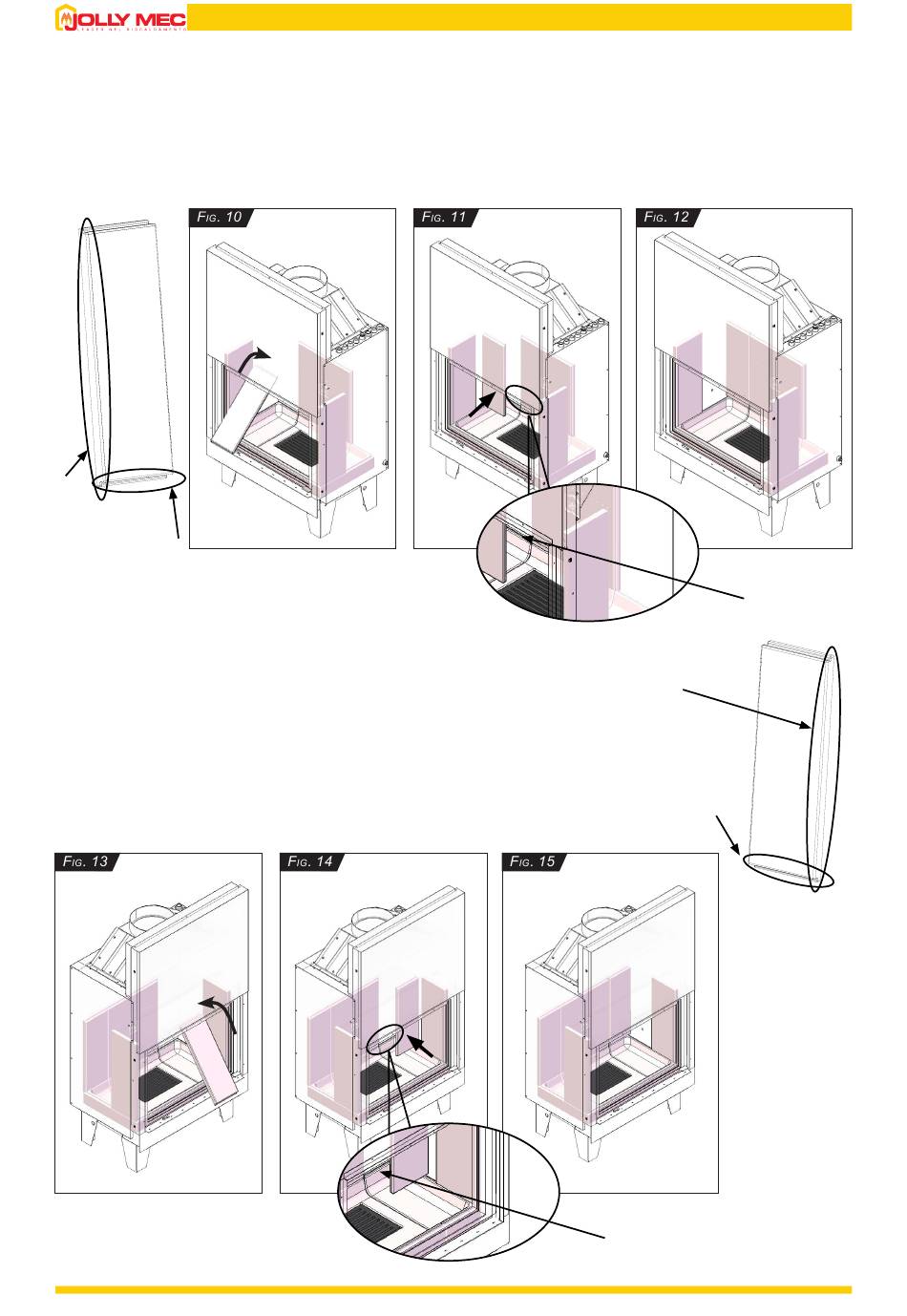

Incliner la brique de manière à l'insérer dans la chambre de combustion (F . 10). Une fois placée dans la chambre de combustion, il est
ig
possible de la positionner en verticale pour ensuite la pousser contre la paroi de la cheminée, dans son emplacement (F . 11-12).
ig
La partie biseautée (b) de la brique latérale doit s'appuyer sur la partie biseautée (c) des dalles du foyer central et sur la partie biseautée de
la brique arrière centrale.
a
Bon sens de montage
b
c
5- Placer la brique arrière droite (C) à droite de la brique arrière
centrale.
La brique arrière droite (C) doit être positionnée dans la chambre de
combustion avec la partie non biseautée (a) vers la paroi droite de la
a
cheminée.
Incliner la brique de manière à l'insérer dans la chambre de combustion
Bon sens de montage
(F . 10). Une fois placée dans la chambre de combustion, il est
ig
possible de la positionner en verticale pour ensuite la pousser contre
la paroi de la cheminée, dans son emplacement (F . 11-12).
ig
La partie biseautée (b) de la brique latérale doit s'appuyer sur la partie
biseautée (c) des dalles du foyer central et sur la partie biseautée de
b
la brique arrière centrale.
c
