07.6

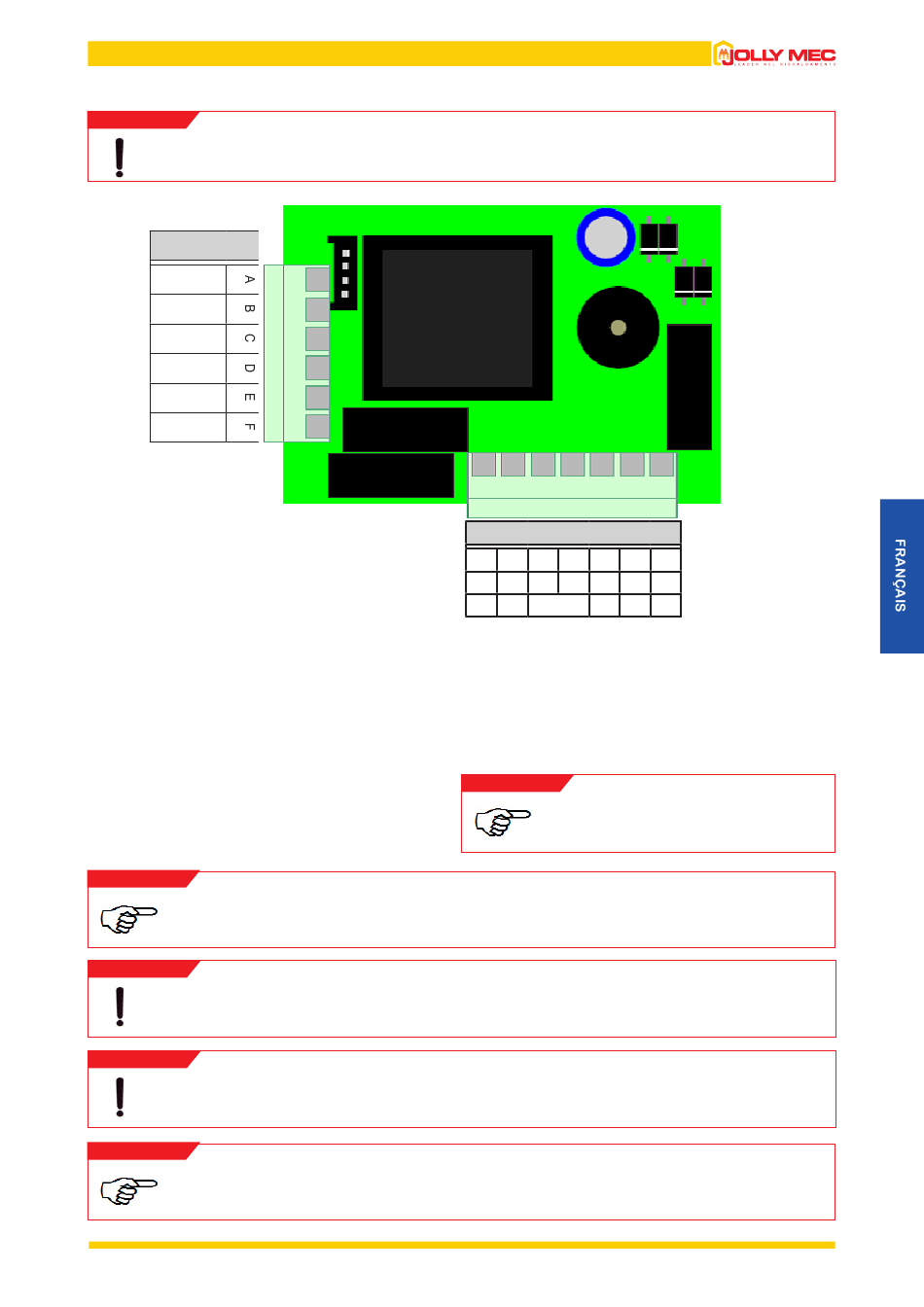

SCHÉMA ÉLECTRIQUE ET DE CÂBLAGE DE L'UNITÉ DE CONTRÔLE
ATTENTION
Les branchements électriques doivent être effectués par du personnel qualifié, conformément aux normes en
vigueur (2014/30/UE et 2014/35/UE).
INGRESSI
GND
I1
I2
GND
I3
+5V
Correspondance des Terminaux en ENTREE
1. commun aux Sondes I1 et I2 des Terminaux B et C
2. Sonde Eau Cheminée
3. Sonde I2*
4. en commun pour Sonde I3
5. Sonde I3, Sonde Pression Eau
6. +5V Alimentation Sonde Pression Eau
Correspondance des Terminaux en SORTIE
1
Neutre pour Sortie Auxiliaire O3
2
Neutre pour Sortie Pompe Cheminée O1 (neutre pour Sortie O2 avec: Schéma 2 pour pompe ECS - Schéma 5 pour pompe ballon-
tampon – Schéma 6 pour Vanne à 3 Voies)
3
Neutre Alimentation électrique de Réseau
4
Phase d'Alimentation électrique de Réseau
5
Phase Sortie auxiliaire O3
6
Phase Sortie O2
7
Phase Sortie Pompe Cheminée O1
NOTE
* Le type de sonde I2 peut varier en fonction de la configuration de l'installation:
•
Type SONDE pour la sonde de température dans les configurations des Schémas 5 et 6.
•
Type de CONTACT pour le thermostat dans les configurations de Schémas 5 et 6.
ATTENTION
Il est nécessaire d'installer, en amont de la carte électronique, un interrupteur bi-polaire magnéto-thermique de
protection de l'unité de commande et des composants électro-mécaniques installés sur la cheminée.
ATTENTION
Veiller à ce que le câble d'alimentation et tous les autres câbles ne touchent pas les parties chaudes du foyer.
NOTE
La représentation des composants est seulement indicative, et ils peuvent être modifiés de forme.
USCITE
1
2
3
4
5
6
N
N
N
L
O3 O2 O1
230 Vac
NOTE
Pour une description exhaustive et détaillée
des contenus de la présente section, consulter le
Manuel y afférant n°SM077 FR ci-joint.
7
