Installation
Terminaux de conduit d'évacuation

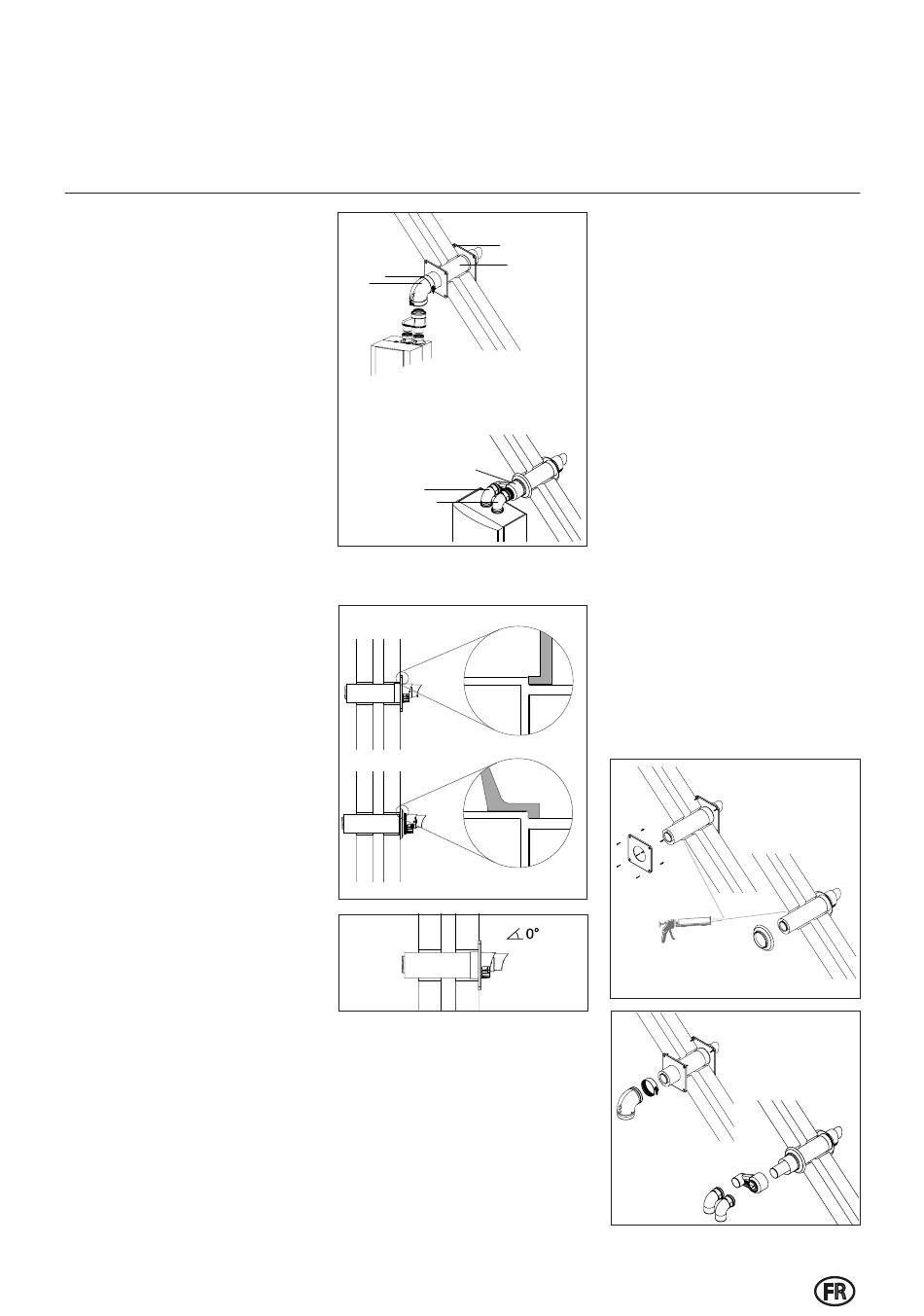

Installation des terminaux de conduit d'évacuation horizontal
Avant d'installer le terminal
Avant d'assembler le terminal d'éva-
cuation, il est nécessaire de réaliser
les opérations suivantes:
Vérifier si le terminal du conduit
•
d'évacuation est endommagé.
•
Déterminer l'emplacement pro-
posé pour le terminal du conduit
d'évacuation.
•
Percer un trou à travers le mur
dont les dimensions sont supé-
rieures à celles de l'admission d'air
du terminal du conduit d'évacua-
tion de 10 mm au plus.
•
Il est possible d'installer les joints
extérieurs souples à l'envers sur
le terminal du conduit d'évacua-
tion horizontal, auquel cas le trou
percé doit être plus large que le
diamètre de l'admission d'air de 25
mm.
Prendre soin de protéger l'appareil
contre la poussière et les débris pen-
dant le perçage.
Installation du terminal du conduit
d'évacuation
Déterminer l'épaisseur du mur et
découper le terminal qui traverse le
mur à la longueur correspondante si
nécessaire. Retirer les copeaux.
Mise en garde! La longueur est cor-
recte si la plaque ou rosette sur le
mur extérieur affleure le mur exté-
rieur.
Insérer le terminal du conduit d'éva-
cuation dans le trou percé. L'admis-
sion d'air pour le terminal du conduit
d'évacuation doit être installée soit
de niveau, soit inclinée légèrement
vers le bas sur l'extérieur (10 mm
maxi par mètre).
Pour éviter que l'eau de pluie ne pé-
nètre dans le circuit, veiller à ce que
le terminal du conduit d'évacuation
ne soit jamais installé à l'envers.
Fermer l'espace entre l'admission
d'air et le trou dans le mur au moyen
d'un produit d'étanchéité.
Installer les rosettes ou les plaques
murales autour du terminal du
conduit d'évacuation et fixer au
moyen de vis ou du kit.
2
1
4
3
7
6
5
Raccorder le conduit d'évacuation
Connecter l'appareil au terminal.
Commencer à la sortie de l'appareil.
Utiliser uniquement de l'eau pour
graisser les joints.
Entretien
L'installation, l'entretien et toute
autre intervention doivent être effec-
tués conformément aux normes en
vigueur et aux indications fournies
par le fabricant. L'extérieur peut être
nettoyé avec un chiffon humide ou
avec un peu de détergent.
Liste des pièces :
1. Terminal de conduit d'évacuation
horizontal
2. Plaque murale ou rosette
3. Coude concentrique
4. Coude de blocage (facultatif)
5. Conduit d'évacuation
6. Conduit d'admission d'air
7. Raccord de double conduit.
FR
23
