Manuels Connexes pour BASETech BTL-4
Sommaire des Matières pour BASETech BTL-4

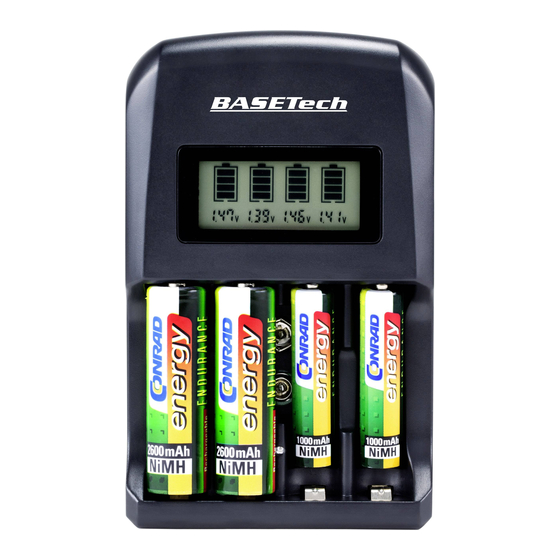

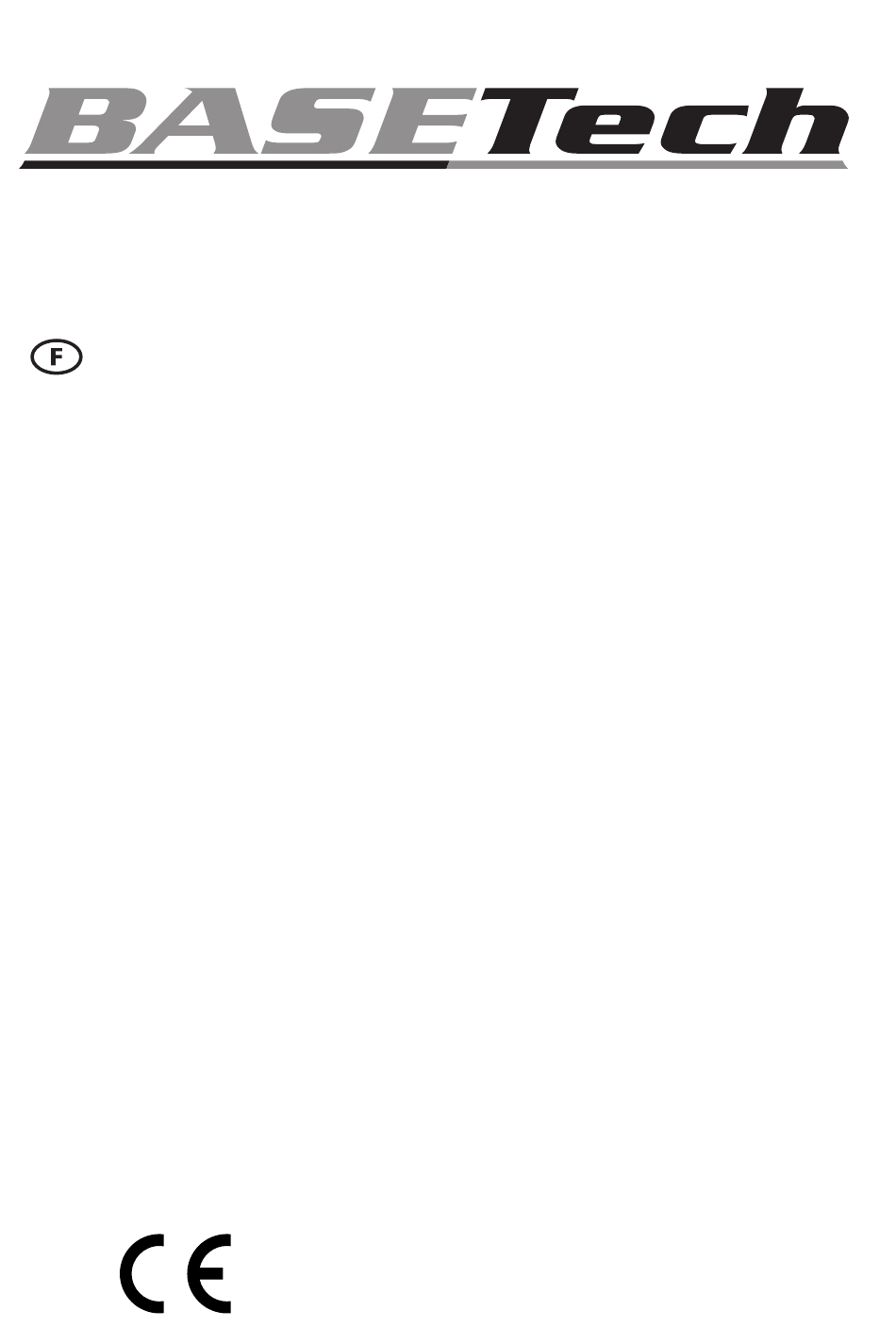

- Page 1 Mode d’emploi Chargeur pour piles rondes BTL-4 Page N° de commande 1953682 2 - 18...
-
Page 2: Table Des Matières
Table des matières Page 1. Introduction ................3 2. Explication des symboles .............4 3. Utilisation prévue ..............5 4. Contenu de l’emballage ............6 5. Caractéristiques et fonctions ..........6 6. Consignes de sécurité ............7 a) Informations générales............7 b) Chargeur .................9 c) Câble d’alimentation............10 d) Accumulateurs ..............10 e) Lieu d’installation............12 7. -
Page 3: Introduction
1. Introduction Chère cliente, cher client, Merci d’avoir acheté ce produit. Ce produit est conforme aux exigences nationales et européennes en vigueur. Afin de le conserver ainsi et de garantir un fonctionnement en toute sécurité, vous devez respecter ce mode d'emploi ! Ce mode d’emploi est livré... -
Page 4: Explication Des Symboles
2. Explication des symboles Le symbole avec l’éclair dans un triangle indique qu’il y a un risque pour votre santé, par ex. en raison d’une décharge électrique. Le symbole avec le point d’exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d’emploi. -
Page 5: Utilisation Prévue
3. Utilisation prévue Le produit est destiné à être utilisé comme chargeur de pile. Il dispose de deux types d’entrées d’alimentation (CA et CC) et peut charger simultanément une combinaison d’accumulateurs AA/AAA de 1,5 V et de 9 volts. Il est possible d’effectuer une charge en toute sécurité grâce à... -
Page 6: Contenu De L'emballage
4. Contenu de l’emballage • Chargeur • Cordon d’alimentation Euro • Mode d’emploi Mode d'emploi actualisé Téléchargez mode d’emploi plus récent www.conrad.com/downloads ou scannez le code QR indiqué. Suivez les instructions figurant sur le site Web. 5. Caractéristiques et fonctions •... -
Page 7: Consignes De Sécurité
6. Consignes de sécurité Lisez attentivement le mode d’emploi et observez particulièrement les consignes de sécurité. Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect des consignes de sécurité et des informations relatives à la manipulation correcte contenues dans ce manuel. - Page 8 • Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l’utiliser et protégez-le de toute utilisation accidentelle. Un fonctionnement sûr ne peut plus être garanti si le produit : - est visiblement endommagé, - ne fonctionne plus correctement, - a été...
-
Page 9: Chargeur
• L’appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, des personnes inexpérimentées et disposant de connaissances insuffisantes, excepté sous la surveillance d'une personne responsable de leur sécurité ou qui leur donne des instructions. b) Chargeur •... -
Page 10: Câble D'alimentation
c) Câble d’alimentation • Ne branchez ni ne débranchez jamais le chargeur si vos mains sont mouillées. • Ne débranchez jamais le chargeur de la prise de courant en tirant sur le câble ; utilisez toujours les surfaces de préhension sur la fiche. •... - Page 11 • Les accumulateurs doivent être tenus hors de portée des enfants. Ne laissez pas des accumulateurs traîner, car il existe un risque que les enfants ou les animaux domestiques les avalent. • Les accumulateurs ne doivent pas être démontés, court-circuités ou jetés au feu. Ne rechargez pas les piles non rechargeables.
-
Page 12: Lieu D'installation
e) Lieu d’installation • Ne couvrez pas le chargeur. • Au cours du chargement, placez le produit sur une surface qui ne soit pas sensible à la chaleur. Il est normal que de la chaleur soit générée lors de la recharge. -
Page 13: Éléments De Commande
7. Éléments de commande 1 Écran LCD 2 Indicateur de l’état de charge 3 Tension de la pile 4 Emplacement de charge AA/AAA 5 Connecteur de charge de 9 V 6 Indicateur LED de pile de 9 V 7 ENTRÉE : CA 100 à 240 V 8 ENTRÉE : CC 12 V... -
Page 14: Fonctionnement
8. Fonctionnement a) Connexion du chargeur à la source d’alimentation électrique Si les deux entrées d’alimentation sont connectées en même temps, l’entrée CA (7) fonctionnera et l’entrée CC (8) ne fonctionnera pas. L’appareil a été conçu conformément à la classe de protection II. -
Page 15: Chargement Des Piles
b) Chargement des piles Le chargeur est compatible avec les types d’accumulateurs suivants : • Ni-MH/Ni-Cd : AA et AAA. • Ni-MH : 9 volts L’appareil arrête automatiquement la charge lorsque la pile est pleine. Type de pile : AA/AAA •... -
Page 16: Entretien Et Nettoyage
9. Entretien et nettoyage N’utilisez pas de produit de nettoyage agressif, d’alcool isopropylique ou toute autre solution chimique, car ils peuvent endommager le boîtier et engendrer des dysfonctionnements. • Débranchez l’appareil de l’alimentation électrique, retirez les piles et laissez-le refroidir complètement avant chaque nettoyage. -
Page 17: Élimination Des Déchets
10. Élimination des déchets a) Produit Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l’appareil conformément aux dispositions légales en vigueur. Retirez toutes les piles rechargeables insérées et éliminez-les séparément du produit. -
Page 18: Données Techniques
11. Données techniques Tension/courant d’entrée ....100 à 240 V/CA, 50/60 Hz 12 - 14,5 V/CC, 1,5 A Ø de la prise-DC ......6,4 mm (extérieur) 2,5 mm (intérieur) Tension/courant de charge ..... 1,48 V/CC AA/AAA (500 mA x 4) 9 V/CC (30 mA) Charge d’entretien ......50 mA Emplacements de charge ....4 canaux indépendants... - Page 19 Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur.
