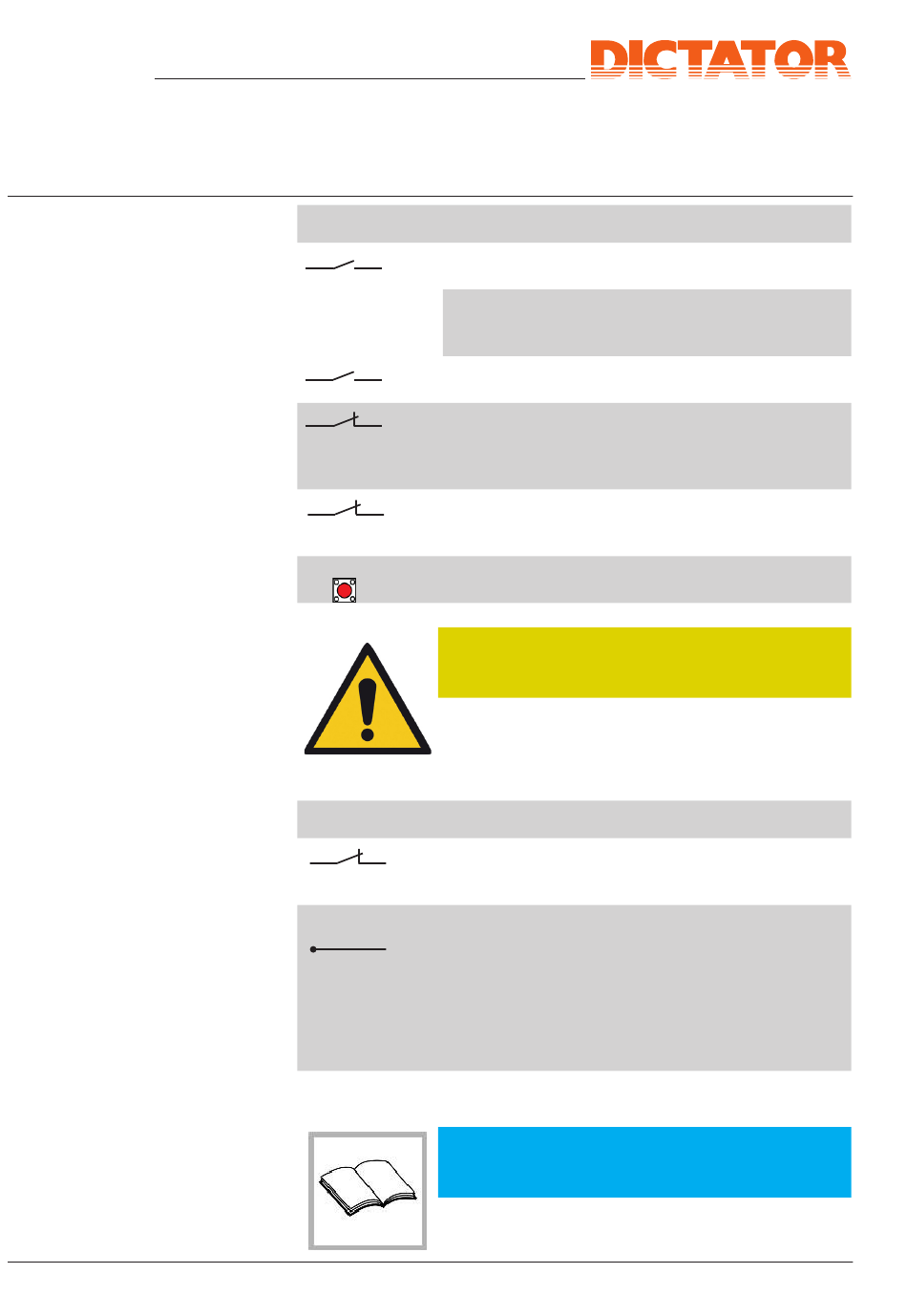

Manuel technique
DICTAMAT SPR
XIII. Commandes/interrupteurs
13.1 Dispositifs de
sécurité testables
Page 04.051.18
Commande Fonction
N.O. Fermeture
1 2
Fermeture
automatique
1 3
N.O. Ouverture
G1 8
N.C. Dispositif de
sécurité en
fermeture
1 9
N.C. Stop
Ouvrir
N.O. Ouverture
ATTENTION
Ponter tous les contacts normalement fermés lors-
qu'ils ne sont pas utilisés. Les bornes portant le
même numéro sont équivalentes.
Commande Fonction
1 8 N.C. Dispositif de
sécurité en
fermeture
Test de sécurité
G1
NOTE
Pour d'autres configurations, utiliser la carte enfi-
chable SPR SET.
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210315
Description
La fermeture du contact active le pro-
cessus de fermeture.
La fermeture permanente du contact
(pont) active la fermeture automati-
que.
La fermeture du contact active le
mouvement d'ouverture.
Avec DIP6 = OFF, l'ouverture du con-
tact provoque l'inversion du mouve-
ment (réouverture) pendant la phase
de fermeture.
L'ouverture du contact arrête tout
mouvement et désactive tout foncti-
onnement normal ou d'urgence.
Une courte pression active l'ouver-
ture.
Description
L'ouverture du contact déclenche
l'inversion du mouvement (réouver-
ture) pendant la phase de fermeture.
Avec DIP6 = OFF, connecter la borne
G1 du contrôleur électronique à la
borne de test correspondante du
dispositif de sécurité. Avec la borne
G1, un test du dispositif de sécurité
est activé à chaque cycle. Si le test
échoue, la DEL SA s'allume et le test
est répété.
