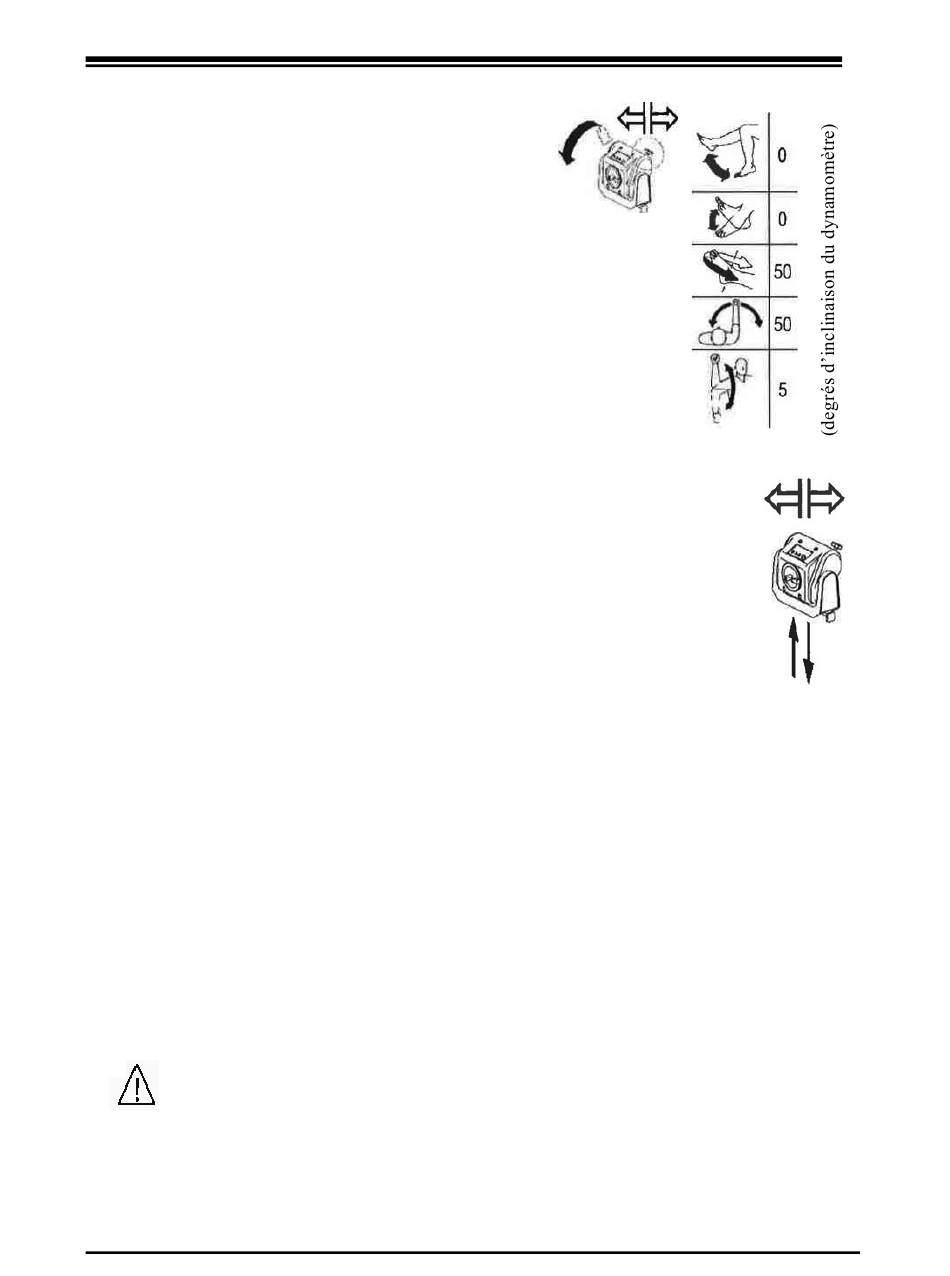

Inclinaison du dynamomètre : il est possible de faire
pivoter le dynamomètre sur le plan vertical, en inclinant
l'axe de l'arbre vers le haut ou vers le bas par rapport au
plan horizontal. Pour incliner le dynamomètre,
maintenez-le d'une main.
De l'autre main, desserrez la molette d'inclinaison du
dynamomètre dans le sens antihoraire. Vous pouvez ensuite abaisser ou
lever légèrement le dynamomètre pour l'orienter dans la position
souhaitée. Pour verrouiller la position du dynamomètre, resserrez bien la
molette en la tournant dans le sens horaire. Vérifiez que les dents du
dynamomètre sont bien emboîtées. Pour relever la nouvelle inclinaison,
servez-vous de l'échelle d'inclinaison du dynamomètre qui se trouve sur
le support. Utilisez la grille d'inclinaison du dynamomètre (juste sous
l'échelle d'inclinaison) pour une vérification rapide lors de l'installation
du patient.
Hauteur du dynamomètre : le pied du dynamomètre peut être levé ou abaissé
sur une amplitude de 14 po (35,5 cm). Desserrez le levier de hauteur du
dynamomètre en le faisant tourner dans le sens antihoraire, puis appuyez
simplement avec la main sur le dessus ou le dessous du dynamomètre pour
l'abaisser ou le lever. Resserrez le levier pour verrouiller la position du
dynamomètre. Pour enregistrer la nouvelle hauteur, servez-vous de l'échelle de
hauteur du dynamomètre qui se trouve sur le montant.
REMARQUE : un assemblage pneumatique situé dans le montant fait
contrepoids avec le dynamomètre. Lorsque le levier de
verrouillage est desserré, le dynamomètre est susceptible de
monter ou descendre légèrement, en fonction du poids des
accessoires fixés sur l'arbre du dynamomètre. Lorsque vous avez
réglé la hauteur adéquate, resserrez toujours le levier de
verrouillage.
Rail de déplacement latéral du dynamomètre : les pédales du dynamomètre permettent de le
faire coulisser le long du rail de déplacement, sur le plan horizontal, à droite ou à gauche du
fauteuil de traitement. Pour déplacer le dynamomètre, appuyez sur l'une des pédales et faites-le
coulisser vers l'emplacement souhaité. Relâchez la pédale pour verrouiller la position du
dynamomètre. Pour vous assurer que le dynamomètre est bien stable, vérifiez qu'il s'est bien
enclenché dans un cran (essayez de le secouer légèrement). Pour relever la position, servez-vous
de l'échelle de positionnement du dynamomètre située sur le rail.
Point rouge sur l'arbre du dynamomètre : le petit point rouge situé à l'extrémité de
l'arbre du dynamomètre indique l'alignement des accessoires à respecter pendant le
paramétrage du dynamomètre. Positionnez l'accessoire à fixer de telle sorte que son
point rouge soit aligné avec celui de l'arbre du dynamomètre. Tout problème
d'alignement peut réduire l'amplitude des mouvements.
COMMANDES ET RÉGLAGES — 1-2 —
