Montage

1
2
0
O
3b

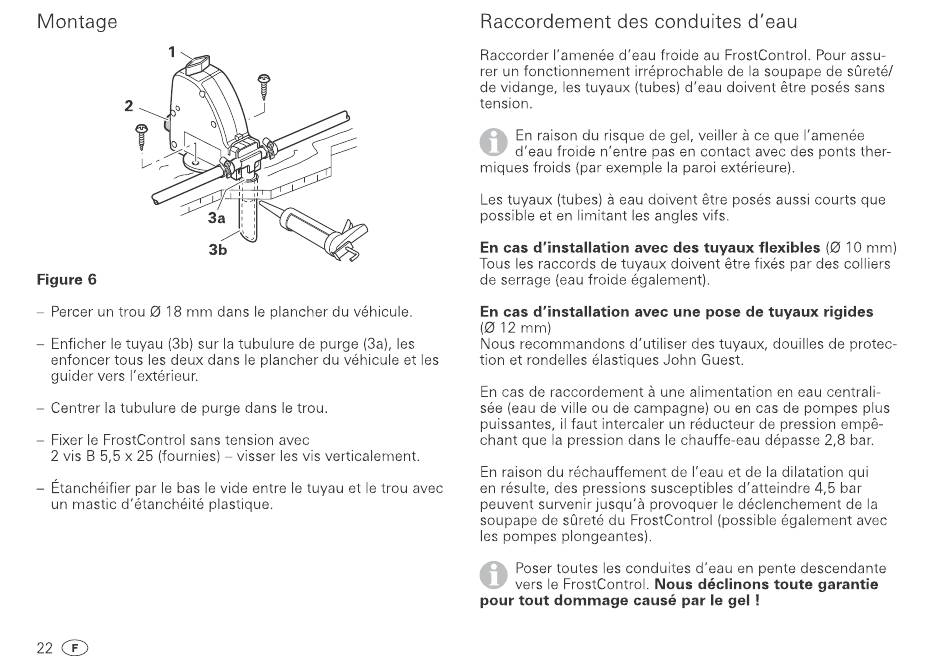

Figure 6
Percer un trou Ø 18 mm dans le plancher du véhicule
Enficher le tuyau (3b) sur la tubulure de purge (3a), Ies
enfoncer tous Ies deux dans e plancher du véhicule et
guider vers 'extérieur.
Centrer Ia tubulure de purge dans le trou
Fixer Ie FrostControI sans tension
2 vis B 5,5 x 25 (fournies)
Etanchéifier par e bas le vide entre e tuyau et Ie trou avec
un mastic d'étanchéité plastique
22 @
avec
—visser Ies vis verticalement.

Raccordement

des conduites
Raccorder I'amenée d'eau
rer un fonctionnement irréprochable de Ia soupape de süreté/
de vidange, Ies tuyaux (tubes) d'eau doivent étre posés sans
tension
O
En raison du risque de gel, veiller å ce que 'amenée
d'eau froide n'entre pas en contact avec des ponts ther-
miques froids (par exemple
Les tuyaux (tubes) å eau doivent étre posés aussi courts que
possible et en limitant Ies angles vifs
En cas d'installation avec des tuyaux
Tous les raccords de tuyaux doivent étre fixés par des colliers
de serrage (eau froide éga ement)
En cas d'installation avec une pose de tuyaux
(Ø 12 mm)
Nous recommandons d'utiliser des tuyaux, douilles de protec-
tion et rondelles élastiques John Guest
En cas de raccordement å une alimentation
sée (eau de ville ou de campagne) ou en cas de pompes plus
puissantes, il faut intercaler un réducteur de pression empé
chant que Ia pression dans Ie chauffe-eau dépasse 2,8 bar.
En raison du réchauffement
en résulte, des pressions susceptibles d'atteindre
peuvent survenir jusqu'å provoquer le déclenchement
soupape de süreté du FrostControI (possible également avec
les pompes plongeantes)
O
Poser toutes Ies conduites d'eau en pente descendante
vers Ie FrostControl. Nous déclinons
pour tout dommage causé par Ie gel !
d'eau
froide au FrostControI. Pour
la paroi extérieure)
flexibles (Ø 10 mm)
rigides
en eau centrali-
de l'eau et de la dilatation qui
4,5 bar
toute garantie
assu
de Ia
