Ecran Multimètre

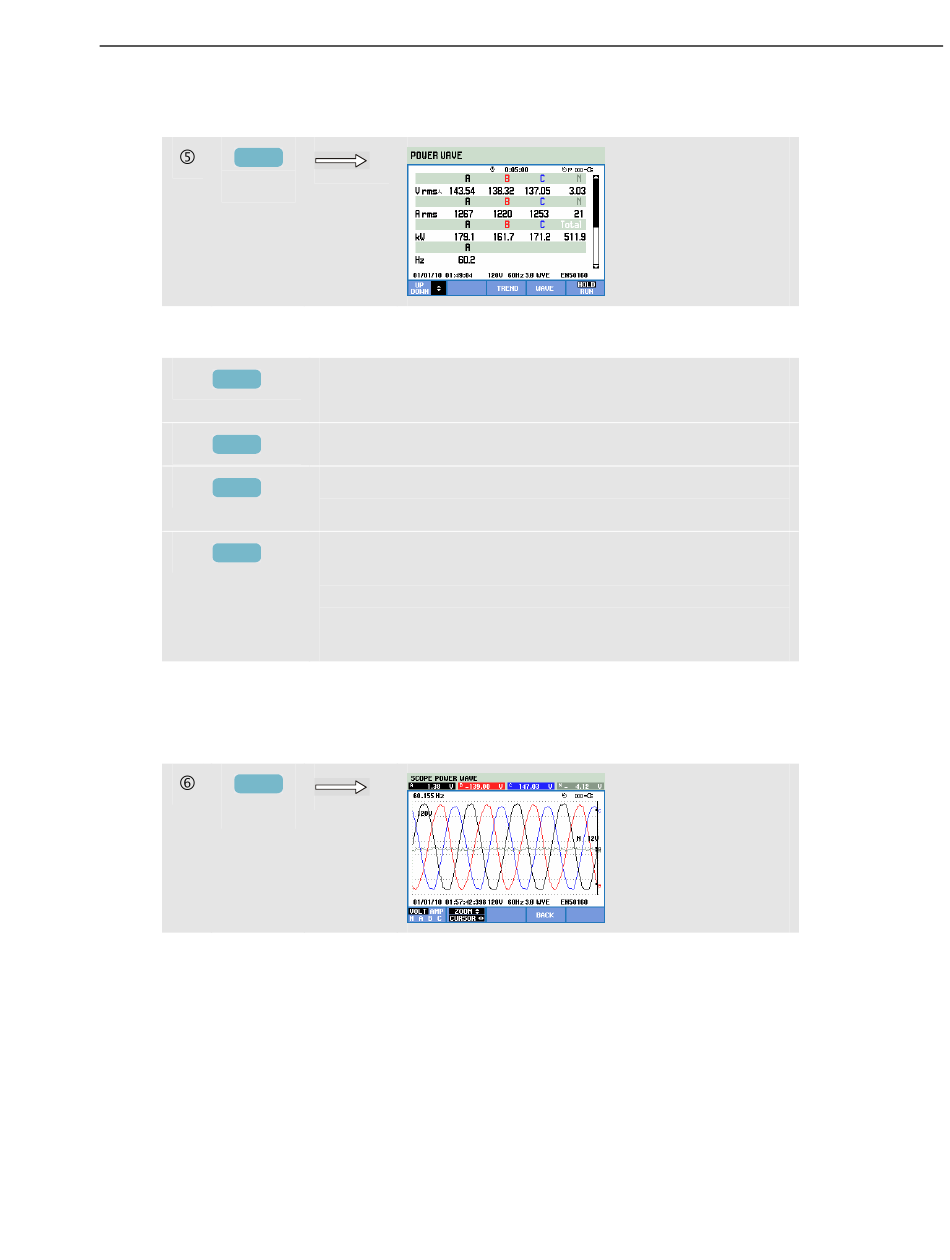

Pour accéder à l'écran Multimètre d'onde de puissance, procédez comme suit :
F3
Touches de fonction disponibles :
F1
F3
F4
F5
Forme d'onde
Pour accéder à l'écran Forme d'onde de puissance, procédez comme suit :
F3
Utilisez les flèches Gauche/Droite pour déplacer le curseur et faire défiler toutes les
formes d'onde enregistrées. Le temps d'enregistrement maximal est d'environ 5 minutes.
Le temps d'affichage de la forme d'onde est indiqué dans la ligne d'état au bas de l'écran.
A partir du diagramme de tendance, positionnez le curseur sur la zone qui vous intéresse.
Appuyez ensuite sur F3 – WAVE (ONDE) pour afficher la forme d'onde correspondant à
cette zone.
Les flèches Haut/Bas permettent de faire défiler l'écran
Multimètre.
Permet d'accéder au diagramme de tendance.
Permet d'accéder à l'écran Forme d'onde. L'ÉnergiMètre doit
être en mode Maintien. (voir ci-après).
Permet de basculer entre les modes MAINTIEN et
EXECUTION de la mise à jour de l'écran. Lorsque vous
basculez entre les modes MAINTIEN et EXECUTION, un
menu s'affiche pour vous permettre de définir le début et la
durée de la mesure.
19
Onde de puissance
Ecran Multimètre
19-3
