Fluke 434-II/435-II/437-II
Manuel de l'utilisateur

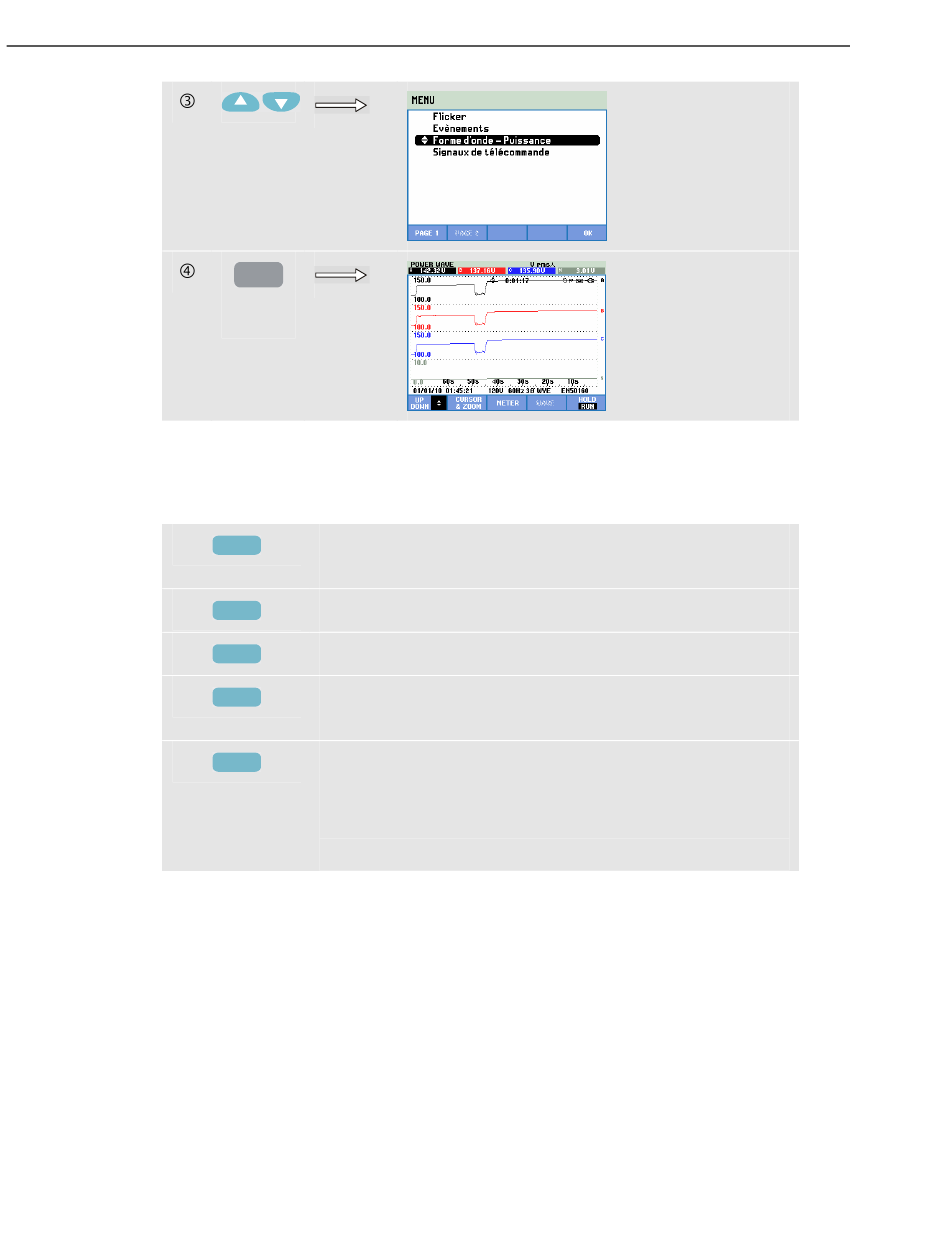

Les traces démarrent à la droite de l'écran. Les relevés indiqués dans l'en-tête
correspondent aux valeurs les plus récentes tracées à la droite de l'écran. Les flèches
Haut/Bas vous permettent de sélectionner toutes les tendances disponibles.
Touches de fonction disponibles :
Curseur. Lorsque le curseur est activé, les valeurs de tendance du curseur s'affichent dans
l'en-tête de l'écran. Le déplacement du curseur vers l'extrémité droite ou gauche de l'écran
vous permet de faire défiler la tendance à l'écran. Le curseur n'est actif qu'en mode
Maintien.
Zoom. Cette fonction permet d'agrandir ou de réduire l'affichage verticalement pour
obtenir une vue détaillée ou une vue d'ensemble du diagramme affiché. Le zoom et le
curseur se commandent à l'aide des flèches. Ces fonctions sont décrites en détail au
Chapitre 22.
Le décalage et le champ des tendances s'ajustent automatiquement pour un affichage
optimal. Vous pouvez toutefois les configurer. Pour accéder au menu de configuration,
appuyez sur la touche SETUP (Réglages) et la touche de fonction F3 -
FUNCTION PREF. (Préf. fonction). Pour plus d'informations, reportez-vous à la
section Préférences fonction du Chapitre 23.
19-2
ENTER
Les flèches Haut/Bas permettent de sélectionner un groupe
F1
de tendances ainsi que leurs valeurs.
Permet de basculer vers le menu du curseur et du zoom.
F2
Permet d'accéder à l'écran Multimètre. (voir ci-après).
F3
Permet d'accéder à l'écran Forme d'onde. L'ÉnergiMètre doit
F4
être en mode Maintien. (voir ci-après).
F5 Permet de basculer entre les modes MAINTIEN et
EXECUTION de la mise à jour de l'écran. Lorsque vous
basculez entre les modes MAINTIEN et EXECUTION, un
menu s'affiche pour vous permettre de définir le début et la
durée de la mesure.
