Evénements

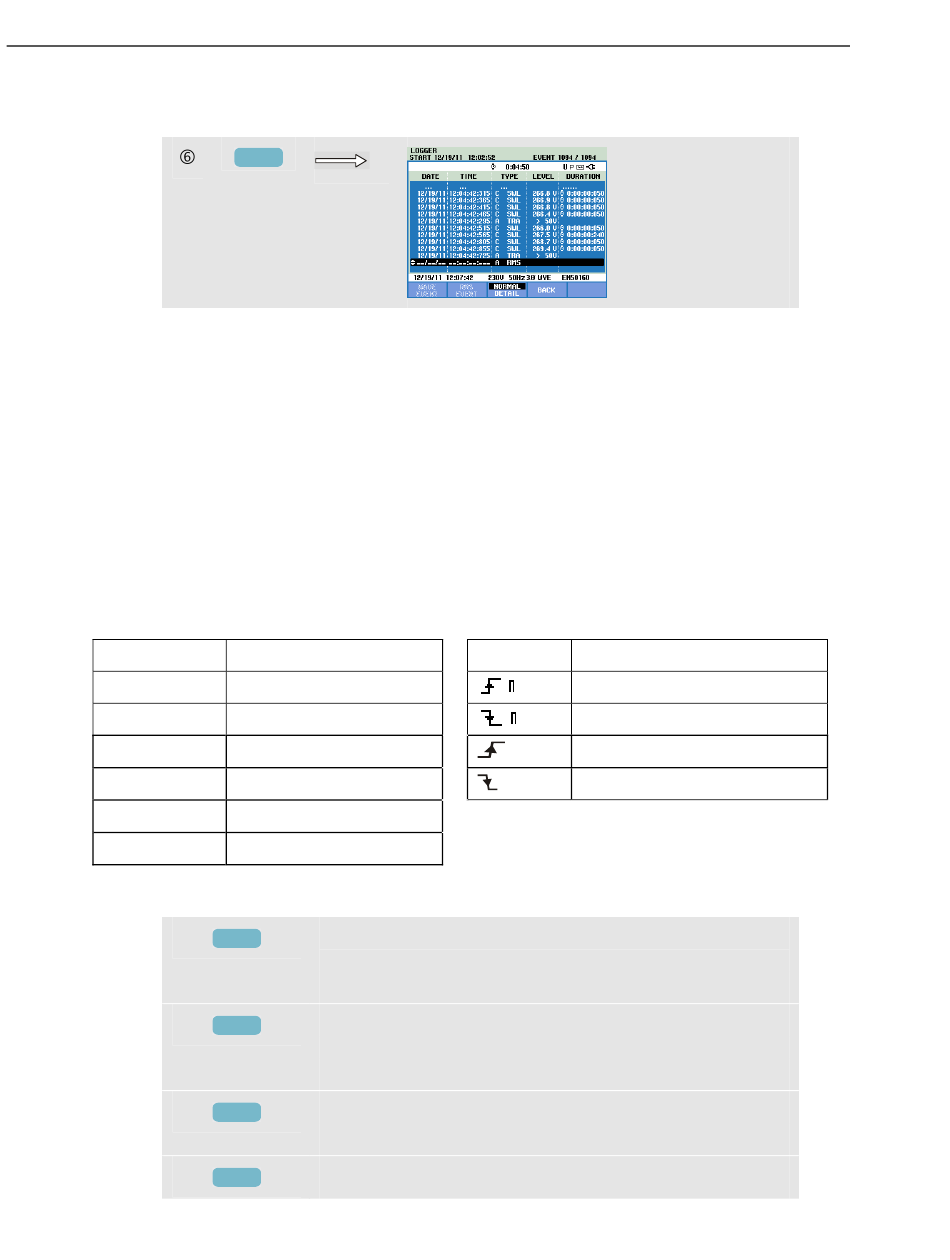

Pour accéder au tableau d'événements Enregistreur, procédez comme suit :
Le tableau des événements répertorie tous les dépassements de seuil des tensions de
phase. Vous pouvez utiliser des seuils standard ou personnalisés. Pour accéder au menu
de configuration des seuils, appuyez sur la touche SETUP (Réglages) et sélectionnez
Limites. Pour plus d'informations, reportez-vous à la section Configuration des limites du
Chapitre 23.
En mode d'affichage Normal, seules les principales caractéristiques d'événement sont
reprises : heure de départ, durée et amplitude de tension. Le mode d'affichage détaillé
reprend les informations détaillées concernant le dépassement de seuil pour chaque
phase.
L'écran Evénement d'onde affiche une forme d'onde d'oscilloscope autour de l'événement
sélectionné. L'écran Evénement rms affiche la tendance rms d'un demi-cycle autour de
l'événement sélectionné. Les écrans Evénement d'onde et Evénement RMS sont
disponibles dans Fluke 435-II et 437-II.
Les tableaux reprennent les abréviations et symboles suivants :
Abréviation
CHG
DIP
INT
SWL
TRA
AMP
Touches de fonction disponibles :
21-4
F3
Description
Variation rapide de tension
Baisse de tension
Interruption de tension
Hausse de tension
Transitoire
Valeur d'intensité dépassée
Permet de basculer vers l'écran Evénement d'onde qui
F1
affiche une forme d'onde d'oscilloscope autour de
l'événement sélectionné.
Permet de basculer vers l'écran Evénement rms qui affiche
F2
la tendance rms d'un demi-cycle autour de l'événement
sélectionné.
Permet de basculer entre les modes d'affichage NORMAL
F3
et DETAILLE.
Permet de retourner à l'écran Multimètre.
F4
Symbole
Description
Courbe montante de tension
Courbe descendante de tension
Variation ascendante
Variation descendante
