Assurez-vous que les pinces de courant sont correctement fixées et complètement
fermées autour des conducteurs.
Pour les mesures à une seule phase, utilisez l'entrée de courant A (L1) et les entrées de
tension terre, N (neutre) et de phase A (L1).
A (L1) constitue la phase de référence pour toutes les mesures.
Avant d'effectuer une mesure, il convient de configurer l'ÉnergiMètre en fonction de la
tension, de la fréquence et de la configuration de câblage du système de distribution
électrique. Pour plus d'informations, reportez-vous à la section « Réglages généraux » du
chapitre 23.
Utilisez les modes de forme d'onde et d'indicateur de phase d'oscilloscope pour vérifier si
les cordons de mesure et les pinces de courant sont connectés correctement. Dans le
diagramme vectoriel, les tensions et courants de phase A (L1), B (L2) et C (L3) devraient
s'afficher en séquence tandis que vous les observez dans le sens des aiguilles d'une
montre, comme illustré à la figure 6-3.

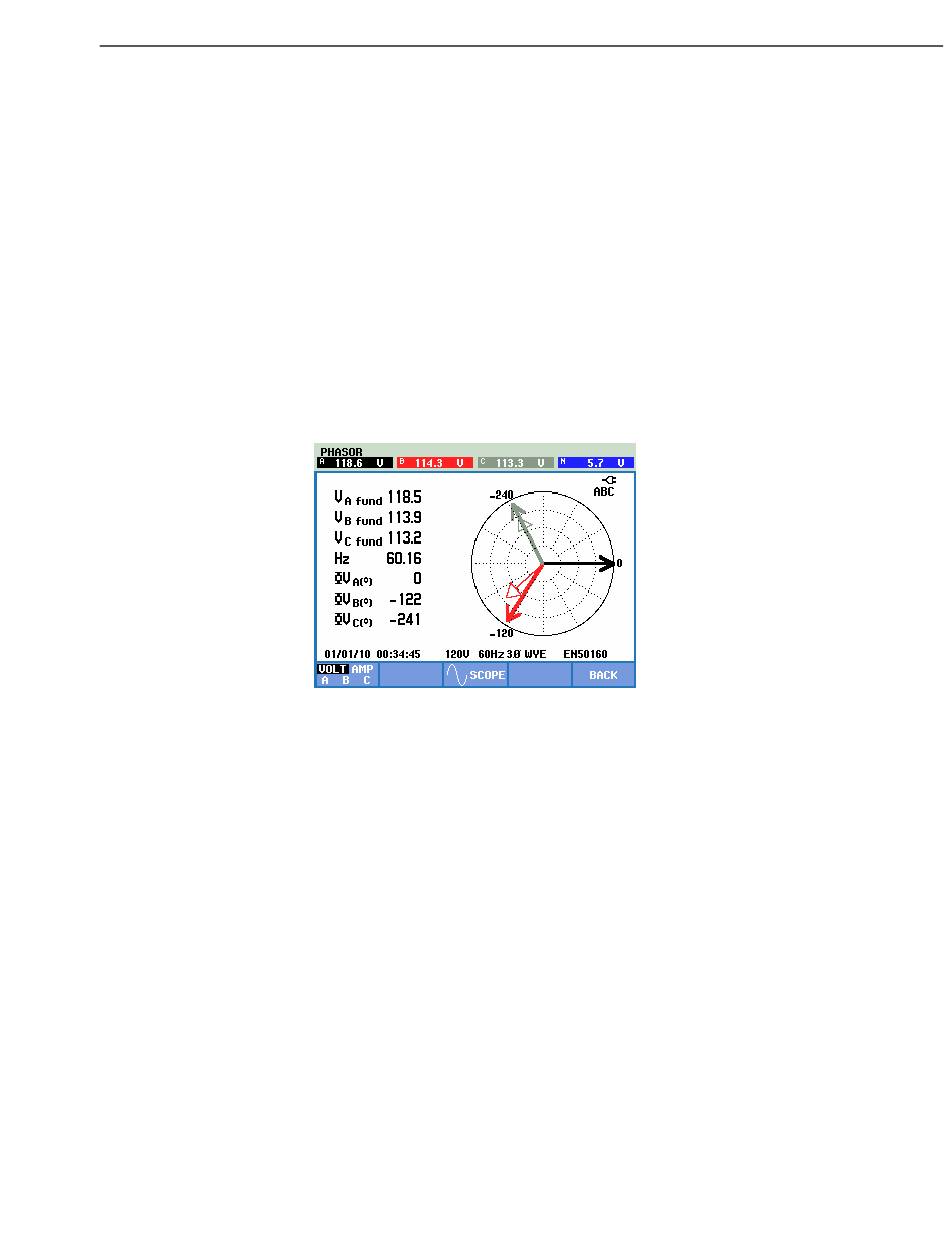

Figure 6-3. Diagramme vectoriel pour ÉnergiMètre correctement connecté
