8) INSTALLATION DU MANDRIN

Ce mandrin peut uniquement être monté sur des unités de perçage équipées d'une broche de sortie avec
filetage 5/8"x 16 mm.
La procédure suivante doit être suivie pour monter le mandrin :
▪ Retirez le support de roulement, la bague et l'arbre, ainsi que tout autre accessoire monté.
▪ Placez ensuite l'entretoise RD324 sur la broche de sortie filetée, vissez fermement le mandrin contre
l'entretoise, puis verrouillez-le en position.
▪ Lors du remontage de l'ensemble de l'arbre, veillez à ce qu'il soit correctement aligné sur l'axe vertical.
Désignation
Mandrin 5/8'' x 16 mm avec clé
Entretoise de mandrin

9) KIT D'ADAPTATEURS DE TUYAUX (RD2311)

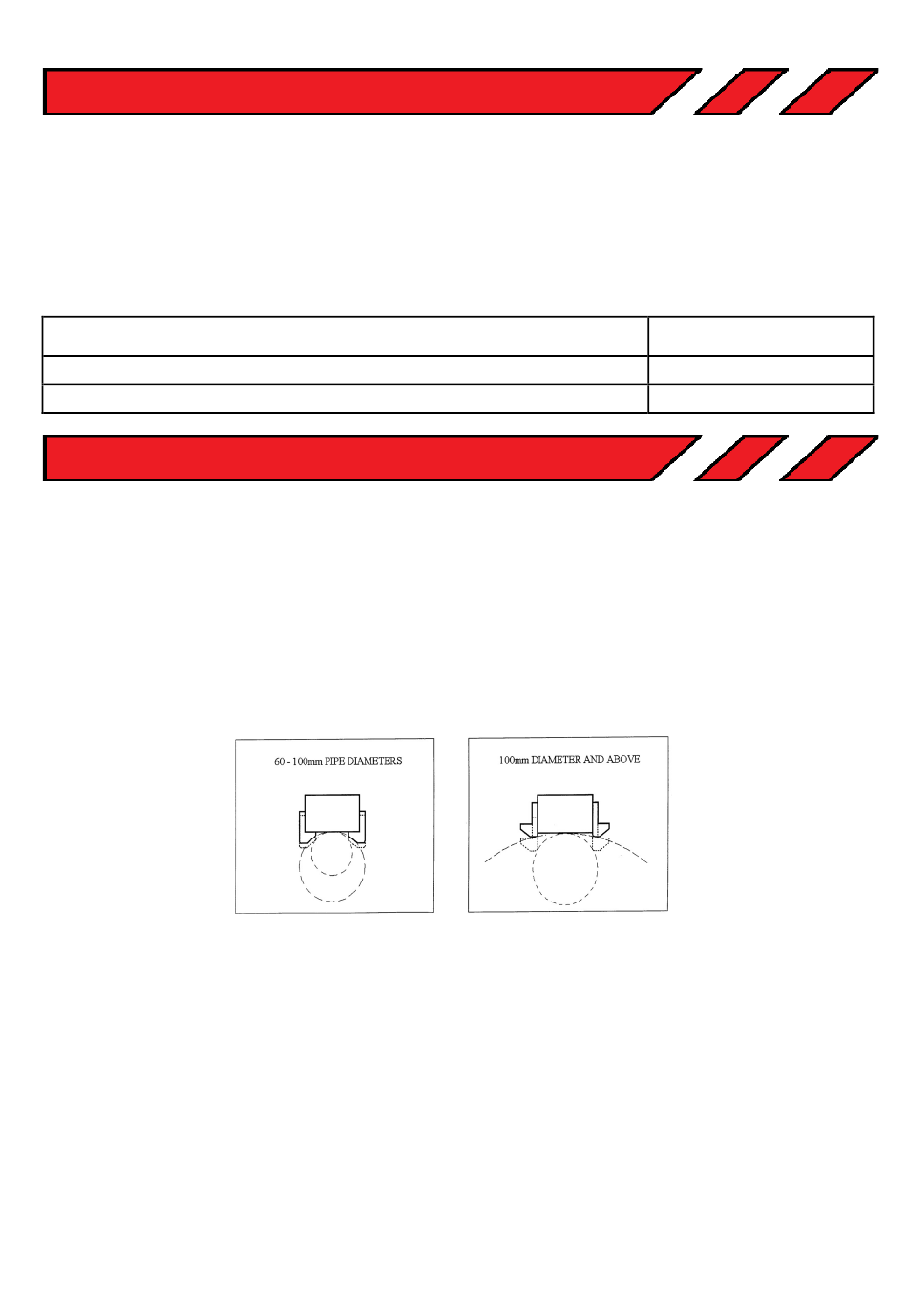

En fonction de la taille du tuyau à couper (voir illustrations) :
▪ Fixez les plaques d'angle réglables (RD3328) avec les vis à tête cylindrique (RD4325) et les rondelles (4 de
chaque, RD4205) sur les côtés de l'aimant. Ne serrez pas.
▪ Placez la machine sur l'axe central du tuyau en veillant à ce que l'aimant soit aligné avec l'axe longitudinal
du tuyau.
▪ Activez l'aimant et déplacez les plaques coulissantes vers le bas jusqu'au diamètre extérieur du tuyau.
Serrez les vis des deux côtés à la main, puis vérifiez à nouveau que toute la longueur des plaques mobiles
touche le tuyau à l'avant et à l'arrière et fixez solidement la plaque. Passez la sangle de sécurité dans les
pattes à l'avant du boîtier, autour du tuyau, et serrez-la bien.
▪ Lors de la découpe du trou, N'EXERCEZ PAS de pression excessive. Laissez la fraise s'enfoncer doucement
dans la surface à découper.
Manuel d'utilisation
Perceuse magnétique EAGLE
10
Code article
Rotabroach
RD440
RD324
