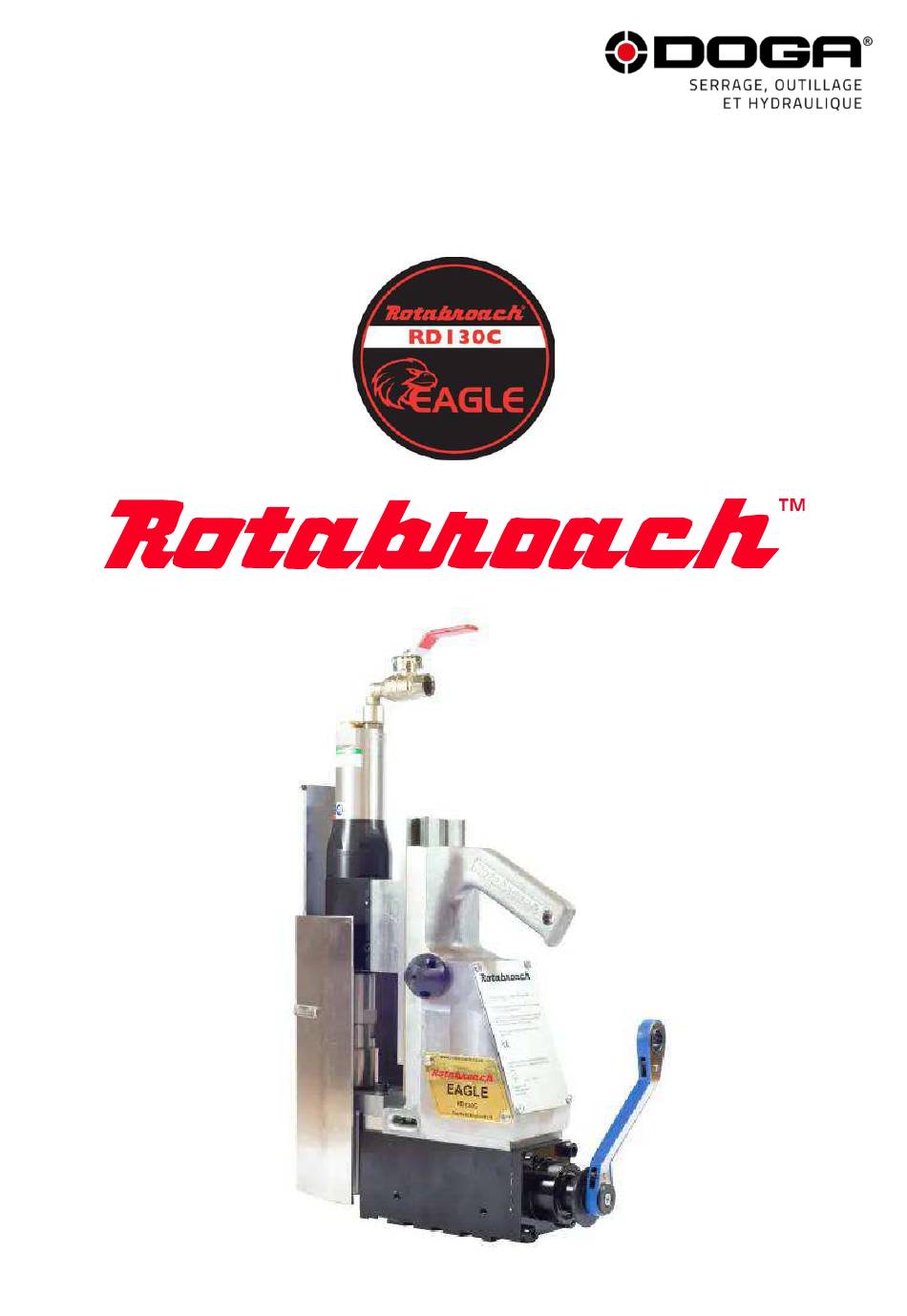

- Page 1 Manuel d’utilisation Perceuse magnétique Traduction française du document original...
-
Page 2: Table Des Matières
SOMMAIRE Page Description générale de l’équipement Consignes générales de sécurité Symboles des étiquettes signalétiques Caractéristiques Procédures de sécurité opérationnelle Mode d'emploi Installation d’une fraise Installation du mandrin Kit d’adaptateurs de tuyaux (RD2311) Solutions aux problèmes de perçage Vue éclatée de l’outil et liste des pièces Vue éclatée du moteur et liste des pièces Maintenance Assistance téléphonique... -
Page 3: Description Générale De L'équipement
1) DESCRIPTION GÉNÉRALE DE L’ÉQUIPEMENT Cette perceuse magnétique est destinée au perçage de trous dans les métaux ferreux. L’aimant permet de maintenir la perceuse en place pendant son fonctionnement. Toute utilisation non conforme ne sera pas couverte par la garantie. 2) CONSIGNES GÉNÉRALES DE SÉCURITÉ... -
Page 4: Utilisation Et Entretien De L'outil
Utilisation et entretien de l’outil 1. Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l’outil. -
Page 5: Symboles Des Étiquettes Signalétiques
3) SYMBOLES DES ÉTIQUETTES SIGNALÉTIQUES 1. Reportez-vous au manuel d'utilisation pour les problèmes de fonctionnement et de sécurité concernant l’outil. 2. Triez et jetez correctement les composants électriques et l’outil. 3. Des lunettes de protection doivent être portées lors de l'utilisation de l’outil. 4. - Page 6 Les émissions de vibrations lors d’une utilisation réelle peuvent différer de celles déclarées en fonction de l’utilisation de l’outil. Des protections auditives et des lunettes de protection doivent être portées lors de l'utilisation de l’outil. Portez des gants pour protéger vos mains lors de l'utilisation de l’outil. Ces outils sont conçus et fabriqués au Royaume-Uni avec des composants d’origine internationale et sont conformes aux exigences des normes BS.2769/84 et CEE HD.400.1.
-
Page 7: Procédures De Sécurité Opérationnelle
5) PROCÉDURES DE SÉCURITÉ OPÉRATIONNELLE LISEZ ATTENTIVEMENT AVANT D’UTILISER L’OUTIL ▪ Sécurisez TOUJOURS l’outil avec la sangle de sécurité (RD4329) avant de commencer à travailler. L’utilisateur sera ainsi protégé en cas de détachement de la base magnétique pendant l’utilisation. Le non-respect de cette consigne peut entraîner des blessures corporelles. -
Page 8: Mode D'emploi
6) MODE D’EMPLOI ▪ Gardez toujours l'intérieur de la fraise exempt de copeaux. La présence de copeaux limite la profondeur fonctionnelle de la fraise. ▪ Assurez-vous toujours que l’interrupteur du moteur est en position ARRÊT avant de connecter l’alimentation pneumatique. Méfiez-vous d’un démarrage accidentel. ▪... -
Page 9: Installation D'une Fraise
Réglage de l'alignement de la glissière et du support de roulement de l’arbre : Il est essentiel que la glissière puisse se déplacer de manière fluide et contrôlée, sans mouvement latéral ni vibration. Un ajustement périodique de la glissière est nécessaire : Placez la machine en position verticale et, à... -
Page 10: Installation Du Mandrin
8) INSTALLATION DU MANDRIN Ce mandrin peut uniquement être monté sur des unités de perçage équipées d’une broche de sortie avec filetage 5/8"x 16 mm. La procédure suivante doit être suivie pour monter le mandrin : ▪ Retirez le support de roulement, la bague et l’arbre, ainsi que tout autre accessoire monté. ▪... -
Page 11: Solutions Aux Problèmes De Perçage
10) SOLUTIONS AUX PROBLÈMES DE PERÇAGE Problème Cause Solution • Fixez une pièce de métal supplémentaire sous l’aimant ou • Le matériau coupé peut être trop mince serrez mécaniquement la base de l’aimant à la pièce de La base pour une tenue efficace. travail. -
Page 12: Vue Éclatée De L'outil Et Liste Des Pièces
11) VUE ÉCLATÉE DE L’OUTIL ET LISTE DES PIÈCES Manuel d’utilisation Perceuse magnétique EAGLE DOC.50071... - Page 13 Code article Qté N° Désignation Rotabroach Ensemble moteur RD3388 Aimant RD43100 Moteur RD43105 Corps RD3380 Glissière RD3381 Support moteur RD3357 Étagère RD3350 Bande acier de fixation RD33103 Bande acier ajustable RD33104 Bande acier de support RD33105 Goupille élastique RA353 Rondelle de butée RA401 Roulement en nylon RD350...
- Page 14 Code article Qté N° Désignation Rotabroach Plaque d'identification RD33135 Carter de protection RD3397 Support de carter RD33000 Vis à six pans creux M3 RD4103 Piston à ressort RD4346 Coude mâle-femelle 3/8" BSP RD43020 Vanne à bille 3/8" BSP RD43021 Silencieux RD4355 Adaptateur hexagonal RD4389...
-
Page 15: Vue Éclatée Du Moteur Et Liste Des Pièces
12) VUE ÉCLATÉE DU MOTEUR ET LISTE DES PIÈCES Code article N° Désignation Rotabroach Roulement RD43026 Jeu de palettes RD43028 Roulement RD430274 Manuel d’utilisation Perceuse magnétique EAGLE DOC.50071... - Page 16 N° de pièce Qté N° Désignation Rotabroach 39 (40-42) Ensemble de jantes d'engrenage 4430 0563 80 Jante d'engrenage (z = 47) Mamelon de lubrification 4090 0704 00 Circlip (SB45) 0335 3508 01 Partie avant 4430 0559 00 Bague d'étanchéité (G30 x 37 x 4) 0666 8003 05 Clé...
-
Page 17: Maintenance
13) MAINTENANCE Afin d’optimiser la durée de vie de votre outil, assurez-vous qu’il est toujours en bon état de fonctionnement. Un certain nombre d’éléments doivent être régulièrement vérifiés sur cet outil. Avant d’utiliser l’outil, vérifiez qu'il n'y a pas de pièces endommagées ou mal fixées. Toutes les pièces desserrées doivent être resserrées. -
Page 18: Assistance Téléphonique
Pour tout renseignement concernant l’utilisation de l’appareil. Veuillez contacter votre technico-commercial. Mon espace client sur www.doga.fr Rendez-vous dans votre espace client sur www.doga.fr, cliquez sur « Vos contacts » puis sélectionnez votre contact technico-commercial dédié en fonction du type d’appareil. Pour tout renseignement concernant un dépannage. -
Page 19: Dépannage Sur Site
Nos services procéderont à l’organisation de l’intervention. 17) GARANTIE DOGA garantit ses produits contre tout vice de pièces ou de fabrication, dans des conditions normales d'utilisation des outils, pendant une période de 12 mois à compter de la date d'achat initiale. -
Page 20: Transport Et Stockage
18) TRANSPORT ET STOCKAGE Information Votre équipement peut être endommagé si vous le transportez ou l’entreposez de manière inappropriée. Observez les informations relatives au transport et au stockage de votre équipement. Transport Utilisez un contenant adapté au transport de l’équipement afin de le protéger contre les influences extérieures. Veuillez respecter les consignes suivantes avant chaque transport : ▪... -
Page 21: Déclaration De Conformité Ce
19) DÉCLARATION DE CONFORMITÉ CE Déclaration de conformité CE Sur la base des rapports d'essai référencés, il a été constaté que le produit ci-dessous était conforme à la ou aux normes harmonisées pertinentes selon la/ou les directives énumérées lors de cette vérification au moment où les essais ont été... - Page 22 Téléchargez la dernière version de ce manuel d’utilisation en scannant ce QR code ou en suivant ce lien : https://www.doga.fr/sites/doga/files/uploads/documents/50071.pdf © DOGA | DOC.50071-01/26 Manuel d’utilisation Perceuse magnétique EAGLE DOC.50071...
