7.2.1

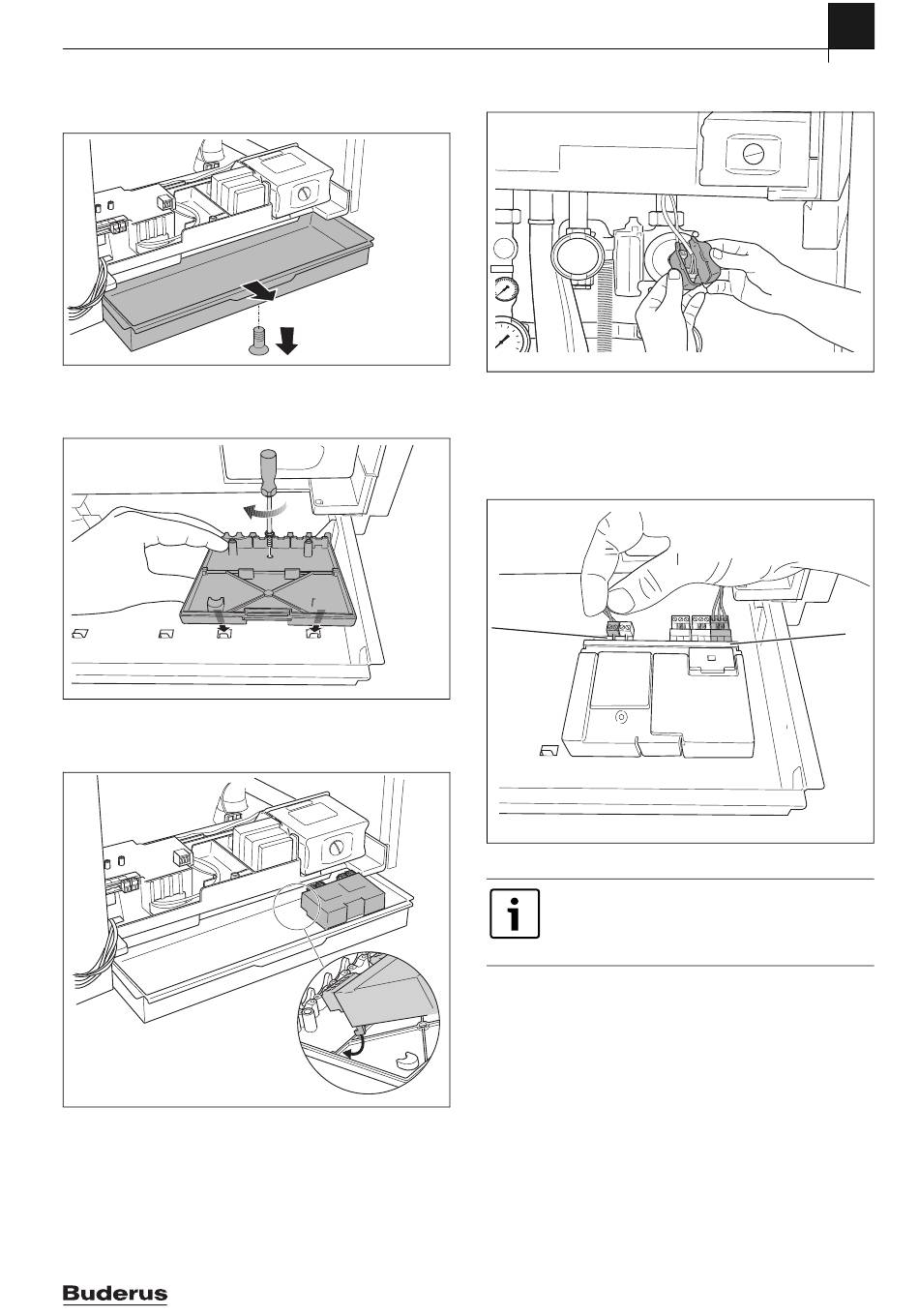

Montage des modules de fonction dans la chaudière
▶ Desserrer la vis (étape 1).
▶ Sortir le tiroir (étape 2).
Fig. 41 Ouvrir le tiroir
▶ Monter le support murale dans les évidements prévus du tiroir
( fig. 42).
Fig. 42 Montage du support mural
▶ Enclencher le(s) module(s) dans la position correcte dans le support
murale ( fig. 43).
Fig. 43 Enclencher le module dans la position correcte
▶ Remettre le tiroir dans la chaudière.
Logamax plus GB162-80 kW / 100 kW – 6720617253 (2017/05)
2
1
6 720 646157-37.1N
6 720 646157-38.1N
6 720 646157-39.1N
Raccordements électriques
▶ Retirer les caches des deux raccordements libres sur les câbles des
modules de fonction ( fig. 44).
Fig. 44 Retirer les caches
▶ Remettre le tiroir dans la chaudière.
▶ Raccorder le câble de réseau 120 VAC inutilisé ( fig. 44) au
module [1]. Si plusieurs modules sont en place, l'alimentation 120
VAC du deuxième module peut s'effectuer par le premier à l'aide du
câble joint.
2
Fig. 45 Modules de liaison
REMARQUE
▶ Les modules sont éventuellement désignés par les
lettres RC ou EMS au-dessus du raccordement
(Fig. 461]).
▶ Raccorder le raccordement libre du câble bus EMS ( fig. 45) au
premier module ( fig. 46).
7
6 720 646157-40.1N
1
6 720 646157-41.1N
27
