▶ Après que la LED « Mode brûleur » ( fig. 66, [6]) se soit allumée,
attendre une minute jusqu'à ce que le brûleur fonctionne à pleine
charge.
▶ Appuyer sur la touche « Ramoneur » d ( fig. 66, [3]) pour annuler
le message affiché ( tabl. 12, page 31).
▶ S'assurer que la puissance de la chaudière correspond encore à la
valeur nécessaire ( tabl. 15, page 32).
9.9
Effectuer le contrôle d'étanchéité en respectant les
conditions d'exploitation
AVERTISSEMENT :
Des fuites peuvent survenir lors sur les tuyaux et les rac-
cords-unions de la mise en service ou des travaux d'en-
tretien.
▶ Effectuez le contrôle d'étanchéité.
▶ Pour la détection des fuites, utiliser uniquement des
produits homologués.
▶ Appuyer sur la touche « Ramoneur » d ( fig. 66, [3]) jusqu'à ce
que le point en bas à droite de l'écran s'affiche ( fig. 66, [9])
(env. 2 secondes) ( tabl. 12, page 31).
▶ Après que la LED « Mode brûleur » ( fig. 66, [6]) se soit allumée,
attendre 1 minute jusqu'à ce que le brûleur fonctionne à pleine
charge.
▶ Vérifier tous les points d'étanchéité du circuit de gaz à l'aide de pro-
duits de détection de fuites pendant que le brûleur est en marche.
▶ Appuyer sur la touche « Ramoneur » d ( fig. 66, [3]) pour annuler
le message affiché ( tabl. 12, page 31).
9.10
Mesurer les émissions de CO des fumées
▶ Ouvrir au moins 2 vannes thermostatiques sur les radiateurs, si dis-
ponibles. Ne pas enclencher la chaudière.
▶ Appuyer sur le cache de l'appareil de régulation pour l'ouvrir.
▶ Arrêter l'installation de chauffage en appuyant sur l'interrupteur prin-
cipal situé sur le contrôleur de base BC10 ( fig. 66, [1]).
▶ Retirer le cache du point de mesure des fumées ( fig. 70, [1]).
▶ Raccorder l'appareil de mesure des fumées au point de mesure
gauche, l'insérer à peu près 2" ( fig. 70).
1

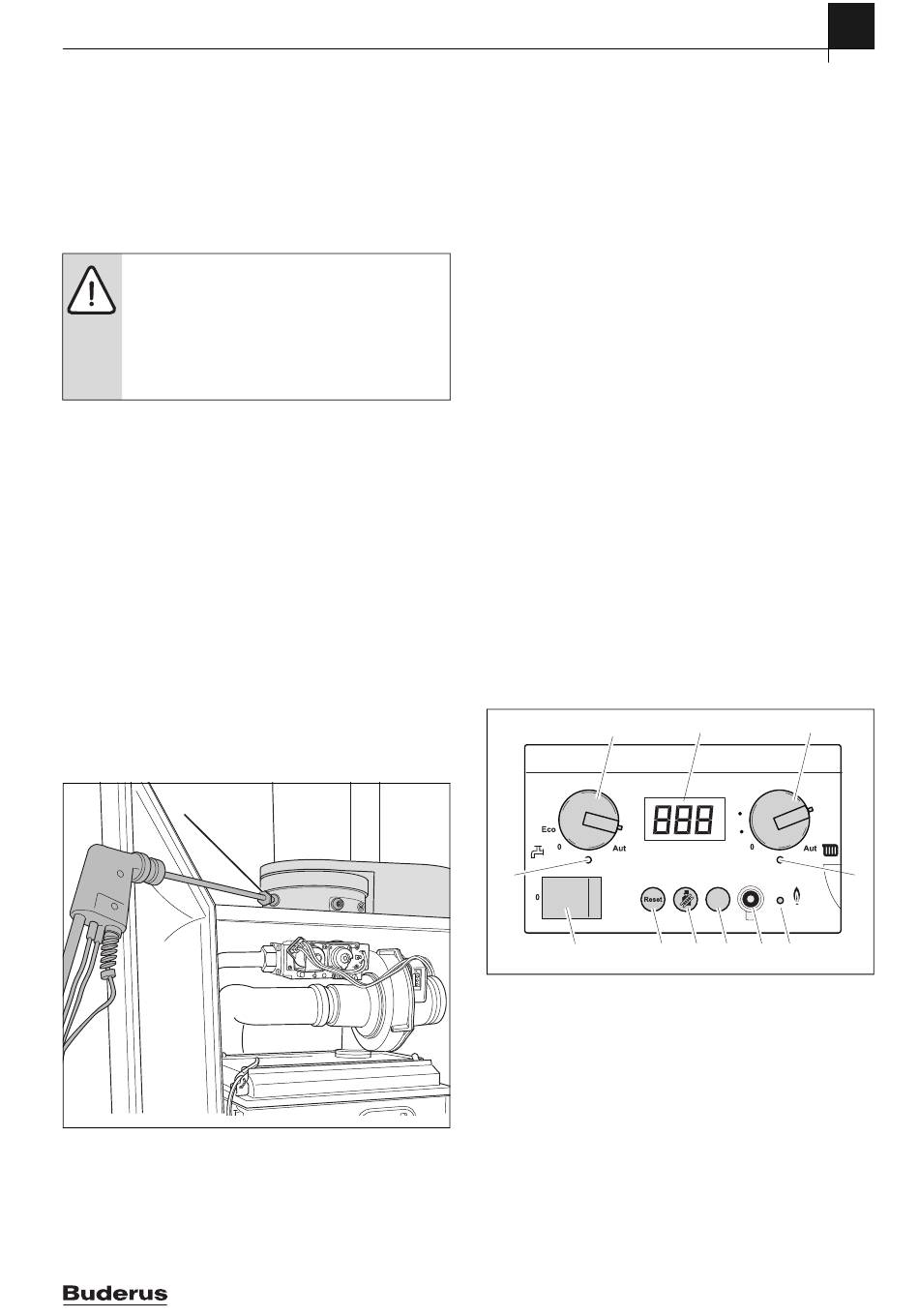

Fig. 70 Mesurer les émissions de CO des fumées
▶ Appuyer sur la touche « Ramoneur » d ( fig. 71, [3]) jusqu'à ce
que le point en bas à droite de l'écran s'affiche ( fig. 71, [9]).
( tabl. 12 "Test des fumée", page 31).
Logamax plus GB162-80 kW / 100 kW – 6720617253 (2017/05)
▶ Après que la LED « Mode brûleur » ( fig. 71, [6]) se soit allumée,
attendre 1 minute jusqu'à ce que le brûleur fonctionne à pleine
charge.
▶ Mesurer la teneur en monoxyde de carbone au point de mesure des
fumées. Les valeurs de CO exempt d'air doivent être inférieures à
400 ppm ou 0,04 Vol. %.
Les valeurs égales ou supérieures à 400 ppm signalent un réglage de
brûleur défectueux ( § 9.8, page 37), un brûleur ou un échangeur
thermique encrassé ou un dysfonctionnement du brûleur.
▶ La cause doit être détectée et éliminée ( chap. 12 "Entretien",
page 44).
▶ Appuyer sur la touche « Ramoneur » ( fig. 71, [3]) pour annuler le
message affiché ( tabl. 12, page 31).
▶ Arrêter l'installation de chauffage en appuyant sur l'interrupteur prin-
cipal situé sur le contrôleur de base BC10 ( fig. 71, [1]).
▶ Retirer l'appareil de mesure des fumées et remettre le cache en place
sur le point de mesure des fumées ( fig. 71, [1]).
▶ Enclencher l'installation de chauffage en appuyant sur l'interrupteur
principal du contrôleur de base BC10 ( fig. 71, [1]).
▶ Appuyer sur le cache de l'appareil de régulation pour le fermer.
9.11
Contrôle de fonctionnement
▶ Pour la première mise en service et l'inspection annuelle et/ou
l'entretien personnalisé, le fonctionnement et, si nécessaire, le
réglage correct de tous les dispositifs de réglage, de commande et de
sécurité doivent être vérifiés.
▶ Les circuits de gaz et d'eau doivent être contrôlés en ce qui concerne
l'étanchéité ( § 9.1, page 34), ( § 9.10, page 39).
9.12
Mesure du courant d'ionisation
▶ Appuyer sur le cache de l'appareil de régulation pour l'ouvrir.
▶ Ouvrir au moins deux vannes thermostatiques sur les radiateurs, si
disponibles. Ne pas enclencher la chaudière.
▶ Arrêter l'installation de chauffage en appuyant sur l'interrupteur prin-
cipal situé sur le contrôleur de base BC10 ( fig. 71, [1]).
100
90
11
Fig. 71 Contrôleur de base BC10
▶ Tourner la clé du chauffage d'un ¼ de tour pour ouvrir la porte du brû-
leur ( fig. 55, étape 1).
▶ Enfoncer le support vers le bas ( fig. 55, étape 2), et ouvrir la porte
du brûleur.
6720645916-63.1
Mise en service
10
9
110
120
90
130
140
1
1
2
3
4
9
8
130
110
150
170
190
7
5
6
6720645916-47.1N
39
