6
Montage
PRUDENCE : Dégâts sur l'installation dus au levage et
transport incorrects de la chaudière
▶ Ne pas soulever la chaudière en la maintenant au
cache de l'appareil de régulation ( fig. 7).

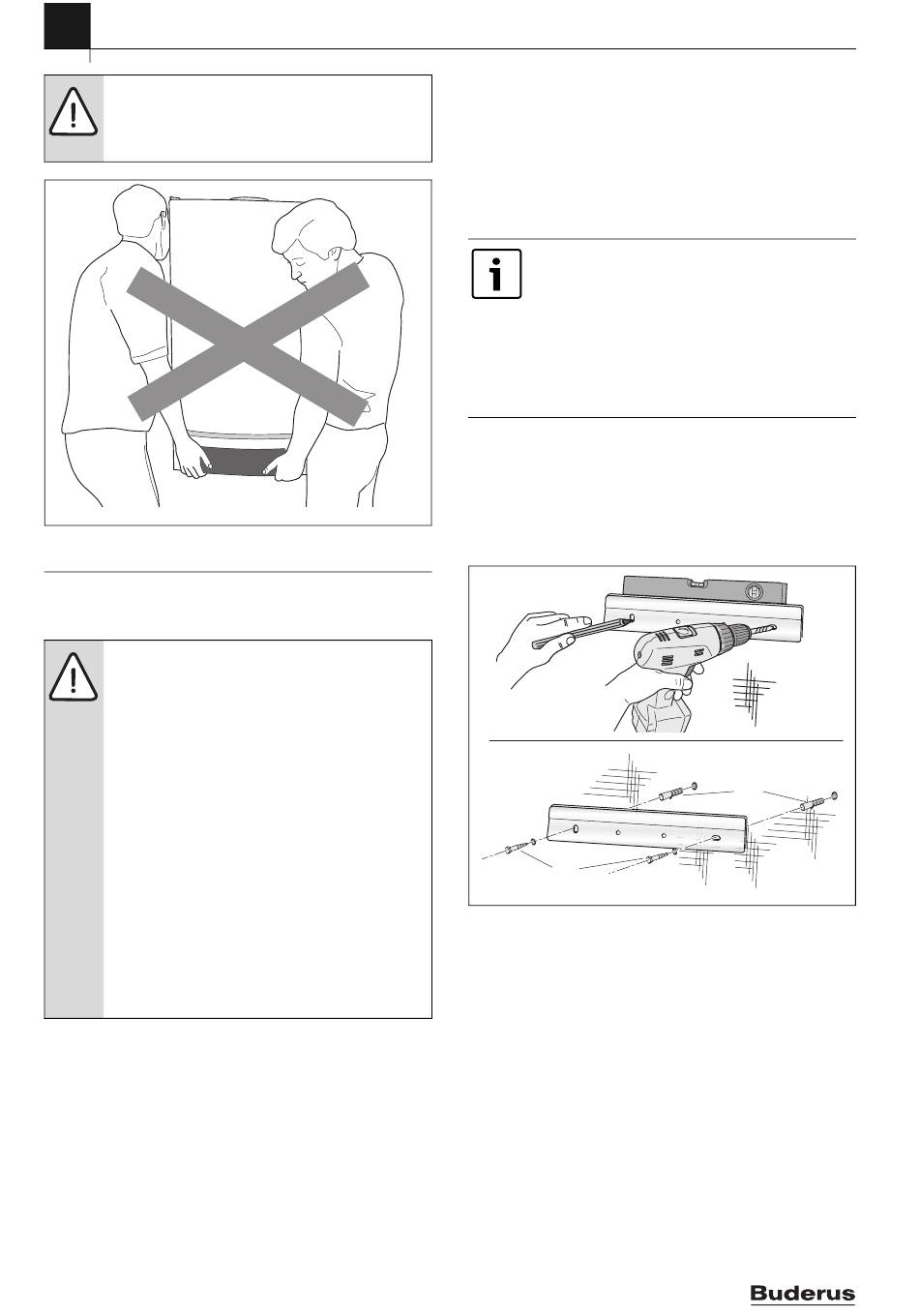

Fig. 7
Levage et transport incorrects de la chaudière
6
Montage
6.1
Exigences relatives au local d'installation
DANGER :
▶ Placer l'installation de chauffage dans un local à l'abri
du gel.
▶ Si la chaudière fonctionne avec l'air ambiant, le local
d'installation doit disposer des clapets d'air néces-
saires. Ne PAS obstruer les clapets d'air. Les clapets
d'air doivent toujours être parfaitement accessibles.
▶ Si l'installation est montée dans un local dont les
murs sont minces ou sur un sol peu épais, il peut y
avoir un effet de résonance. Si nécessaire, installer
une isolation acoustique.
▶ Ne pas entreposer de matériaux ou liquides inflam-
mables à proximité immédiate de la chaudière.
▶ N'utiliser en aucun cas des produits de nettoyage
contenant du chlore ni d'hydrocarbures halogénés
(contenus par ex. dans les sprays, les solvants ou les
produits de nettoyage, peintures, colles), dans le lo-
cal d'installation.
▶ Veiller à ce que la chaudière ne se couvre pas de
poussière.
6.2
Exigences de chauffage
▶ Il est impératif d'installer un dispositif de filtration et de désem-
bouage. Ce dispositif doit être monté à proximité immédiate de la
chaudière, à un endroit facilement accessible entre la chaudière et la
position la plus basse du retour.
▶ Nettoyer le dispositif de filtration à chaque entretien annuel.
▶ Pour adoucir l'eau, n'utilisez en aucun cas un échangeur d'ions
(échangeur thermique avec bain de sel).
▶ La bouteille de mélange hydraulique et le kit de raccordement chau-
dière doivent être montés (sont livrés avec la chaudière).
12
▶ Si vous utilisez des conduites perméables à l'oxygène (en plastique),
par ex. pour le chauffage par le sol, il faut séparer le système avec un
échangeur thermique.
6.3
Respecter les distances de montage des conduites d'évacuation des
fumées et d'arrivée d'air de combustion.
▶ Avant le début du montage, s'assurer que le mur est suffisamment
porteur pour le poids de la chaudière.
▶ Retirer le matériel d'emballage et le recycler en respectant l'environ-
nement.
▶ Mesurer la hauteur de montage ( chap. 4 "Dimensions et raccorde-
ments", page 9).
▶ Marquer les emplacements pour les perforations avec le support
6 720 646157-06.1TD
mural ( fig. 8) et un niveau à bulle.
▶ Monter le support mural à l'aide de 2 vis ( fig. 8).
Fig. 8
▶ Soulever la chaudière à 2 à l'arrière et aux rails de transport situés sur
la partie inférieure et monter sur le support mural ( fig. 6,
page 11).
▶ La chaudière peut être positionnée latéralement dans la position cor-
recte.
Logamax plus GB162-80 kW / 100 kW – 6720617253 (2017/05)
Installation de la chaudière
NOTICE
▶ Ne pas retirer l'élément inférieur en polystyrène pour
protéger le raccordement de la buse de gaz.
▶ Ne pas soulever la chaudière en la maintenant au
cache de l'appareil de régulation ( § 5.2 "Transport
de la chaudière", page 11).
▶ Lors du montage, protéger des impuretés la chau-
dière ainsi que les buses d'évacuation des fumées et
d'arrivée d'air de combustion.
A
D
Montage du support mural
B
C
6 720 646157-07.1TD
