5

Montage

5.1

Exemples d'application

Un exemple d'application pour une régulation en fonction
de la température ambiante (A) et pour la régulation en
fonction des intempéries (B).

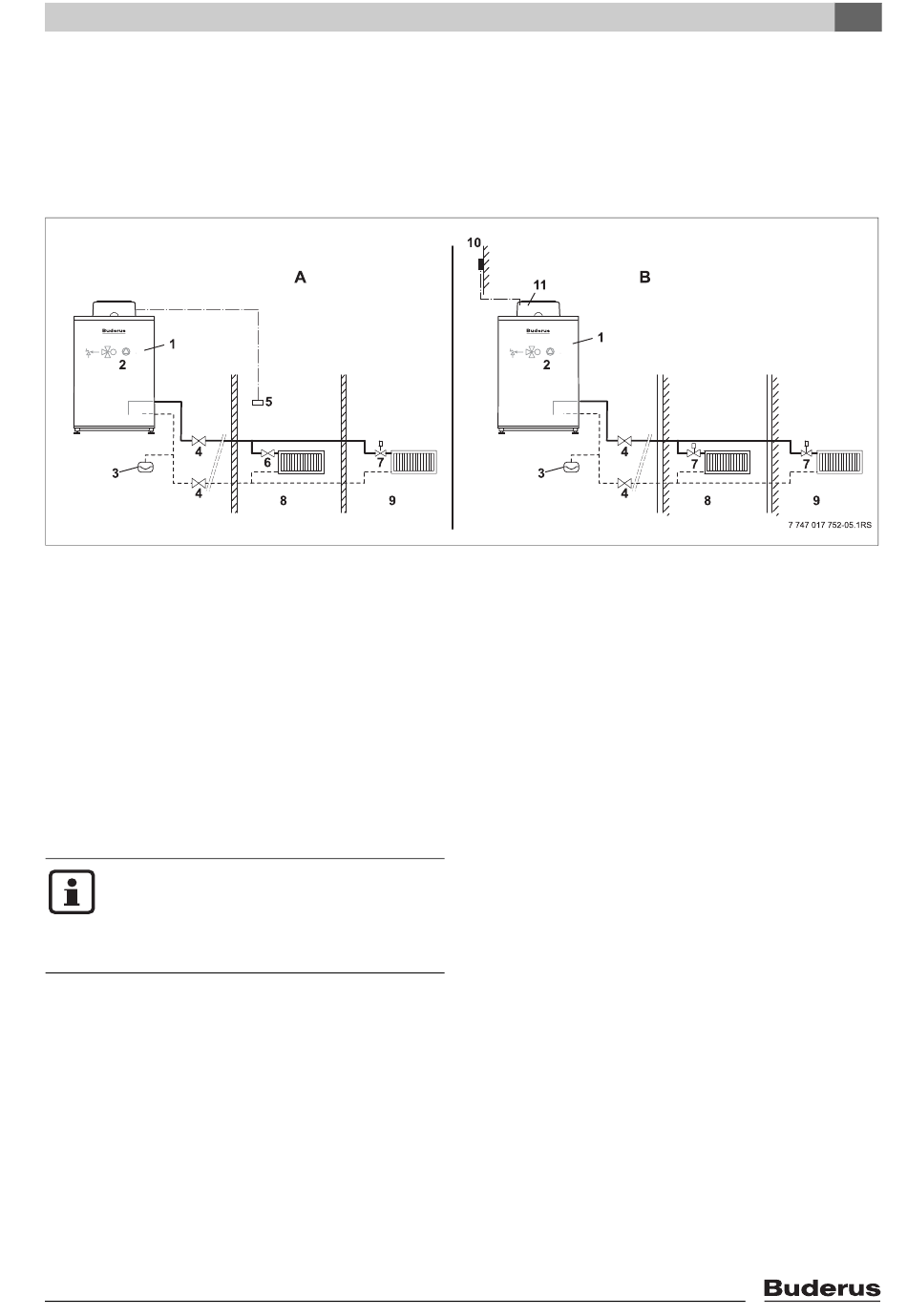

Fig. 9 Exemples d'application
A avec régulation en fonction de la température
ambiante
B avec régulation en fonction des intempéries
1 Chaudière
2 Soupape de sécurité
3 Vase d'expansion
4 Robinet d'isolement
5 Thermostat d'ambiance
6 Vanne d'arrêt du radiateur
7 Vanne thermostatique
8 Pièce de référence (salon)
9 Autres pièces
10 Sonde de température extérieure
11 Régulation en fonction des intempéries
Lors de l'installation de la chaudière, aucun
By-pass n'est nécessaire. La régulation arrê-
te le brûleur dès qu'il n'y a plus de flux dans
l'installation de chauffage parce que les robi-
nets thermostatiques sont fermés.
