2
Caractéristiques de l'appareil
2.6

Dimensions et raccordements

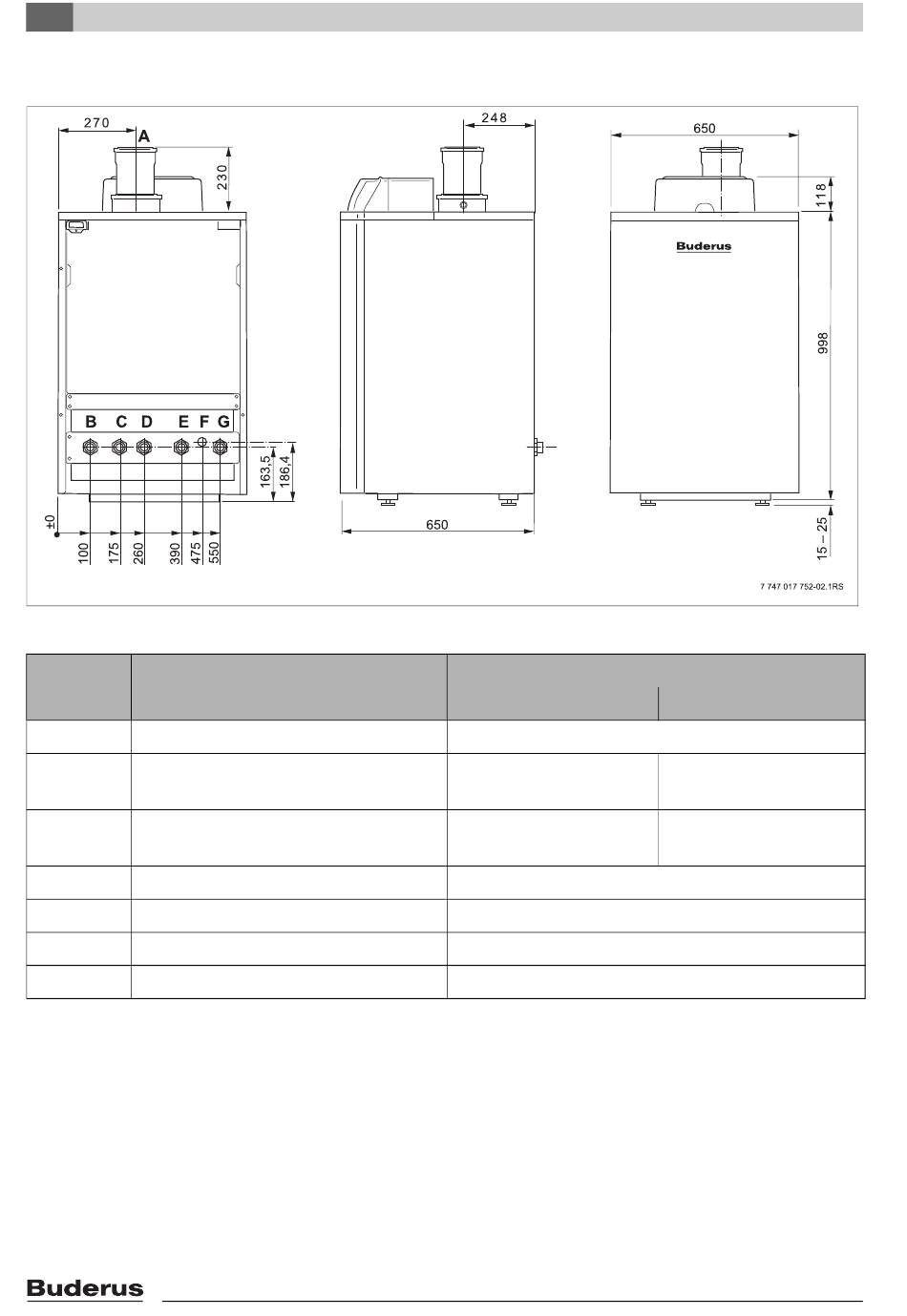

Fig. 2 Logano plus GB202-15/25/35
Position Désignation
A Pièce de raccordement chaudière
B Retour
C Départ
D Retour préparateur
E Départ préparateur
F Sortie condensats
G Raccordement du gaz
Tabl. 1 Légende Raccordements GB202-15/25/35
8
Branchement
GB202-15/25
Ø 80/125 mm (concentrique)
Filetage externe 1"
(à joints plats)
Filetage externe 1"
(à joints plats)
Filetage externe 1" (à joints plats)
Filetage externe 1" (à joints plats)
Tuyau d'écoulement Ø 21 mm (intérieur)
Filetage externe R¾" (conique)
Logano plus GB202-15/25/35/45 - Sous réserve de modifications techniques !
GB202-35
Filetage externe R1¼"
(joints plats)
Filetage externe R1¼"
(joints plats)
