Aperçu du produit Logano plus GB202-15/25/35/45

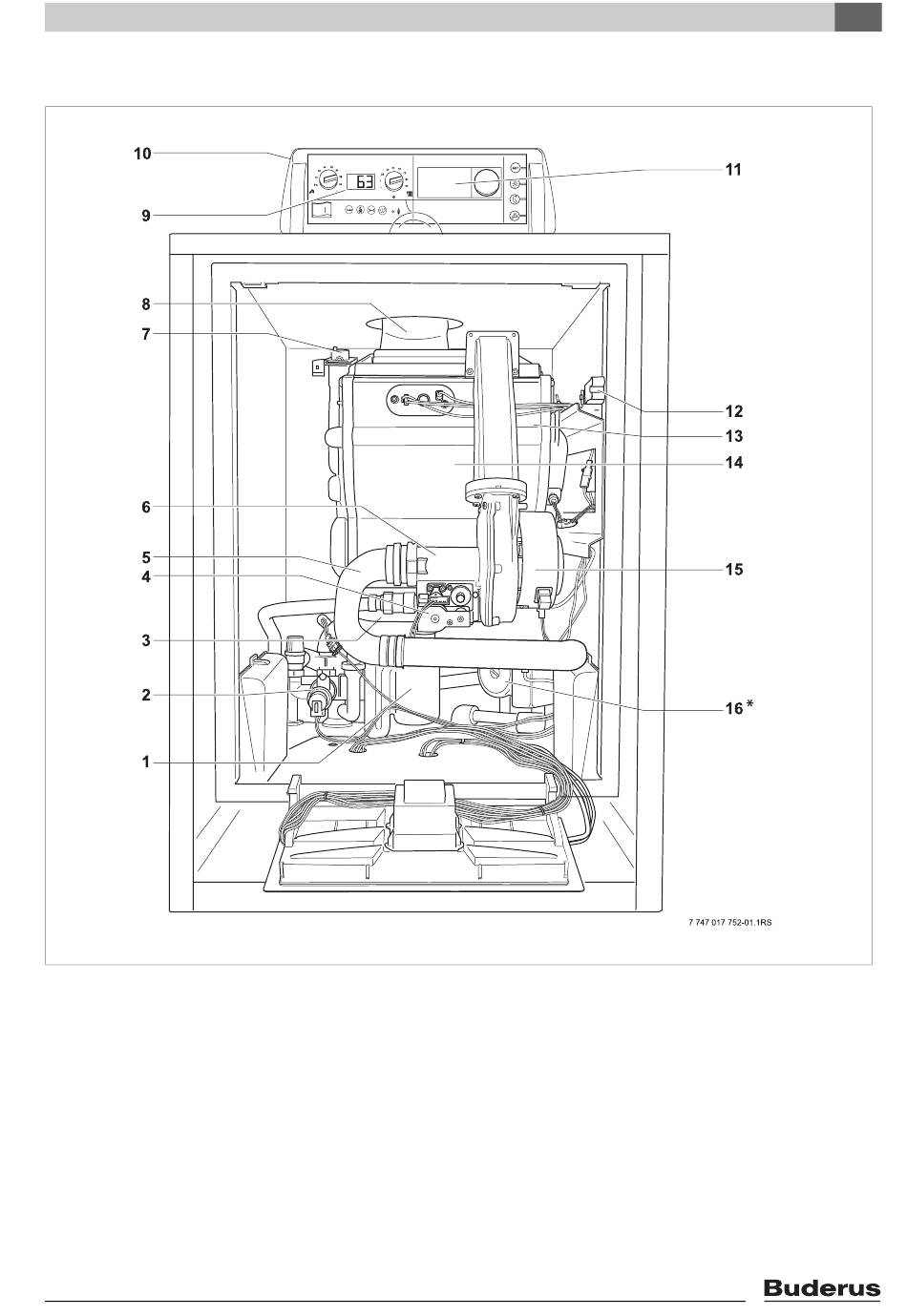

Fig. 1
Logano plus GB202-15/25/35/45
* sans pompe sur GB202-45
1
Siphon
2
Vanne à trois voies
3
Cuve des condensats
4
Ligne gaz
5
Conduite d'aspiration d'air du ventilateur
6
Venturi
7
Purgeur automatique
8
Arrivée d'air de combustion - Conduite d'évacuation des
fumées
9
Contrôleur de base BC10
10
Contrôleur de base HC10
11
Module de commande RC35 (en option)
Logano plus GB202-15/25/35/45 - Sous réserve de modifications techniques !
Caractéristiques de l'appareil
12
Module d'identification de la chaudière (KIM)
13
Brûleur
14
Condenseur
15
Ventilateur
16
Pompe*
