7.4.9
Mesure du courant d'ionisation
V Placer l'interrupteur principal (
du tableau de commande du contrôleur de base sur
« 0 » (arrêt).
V Desserrer les connexions à fiche de l'électrode d'ioni-
sation et raccorder l'appareil de mesure en série. Sur
l'appareil de mesure, sélectionner la plage de courant
continu μA. L'appareil de mesure doit avoir une résolu-
tion d'au moins 1 μA.
V Placer l'interrupteur principal [1] du tableau de com-
V Appuyer sur la touche d [3] (env. 2 secondes) jusqu'à
mande du contrôleur de base sur « 1 » (marche).
ce que le point décimal s'affiche en bas à droite sur
V Maintenir les touches d [3] et e [4] simultanément
l'écran [5].
(env. 5 secondes), jusqu'à ce que [l/--] (par ex. [l/8/0])
s'affiche à l'écran.
V Enregistrer la valeur de puissance affichée.
V Régler le brûleur sur la charge partielle la plus faible à
l'aide de la touche « Reset » [2].
Message affiché : [l/3/8] pour la GB202-15 [l/2/5].
V Mesure du courant d'ionisation.
Le courant d'ionisation à mesurer doit être > 5 μA de cou-
rant continu.
V Enregistrer les valeurs de mesure dans le protocole de
mise en service (
chap. 7.8).
V Contrôler les divergences du rapport air-gaz
(
chap. 7.4.6) ou vérifier l'électrode d'ionisation
(
chap. 9.5.4).
V Appuyer sur la touche d pour terminer la mesure.
V Régler à nouveau la valeur de puissance notée.
V Placer l'interrupteur principal [1] du tableau de com-
mande du contrôleur de base sur « 0 » (arrêt).
V Retirer l'appareil de mesure et relier le connecteur à
fiche du câble de contrôle.
V Monter l'habillage.
V Fermer le tableau de commande.
Logano plus GB202-15/25/35/45 - Sous réserve de modifications techniques !
fig. 42, [1], page 48)

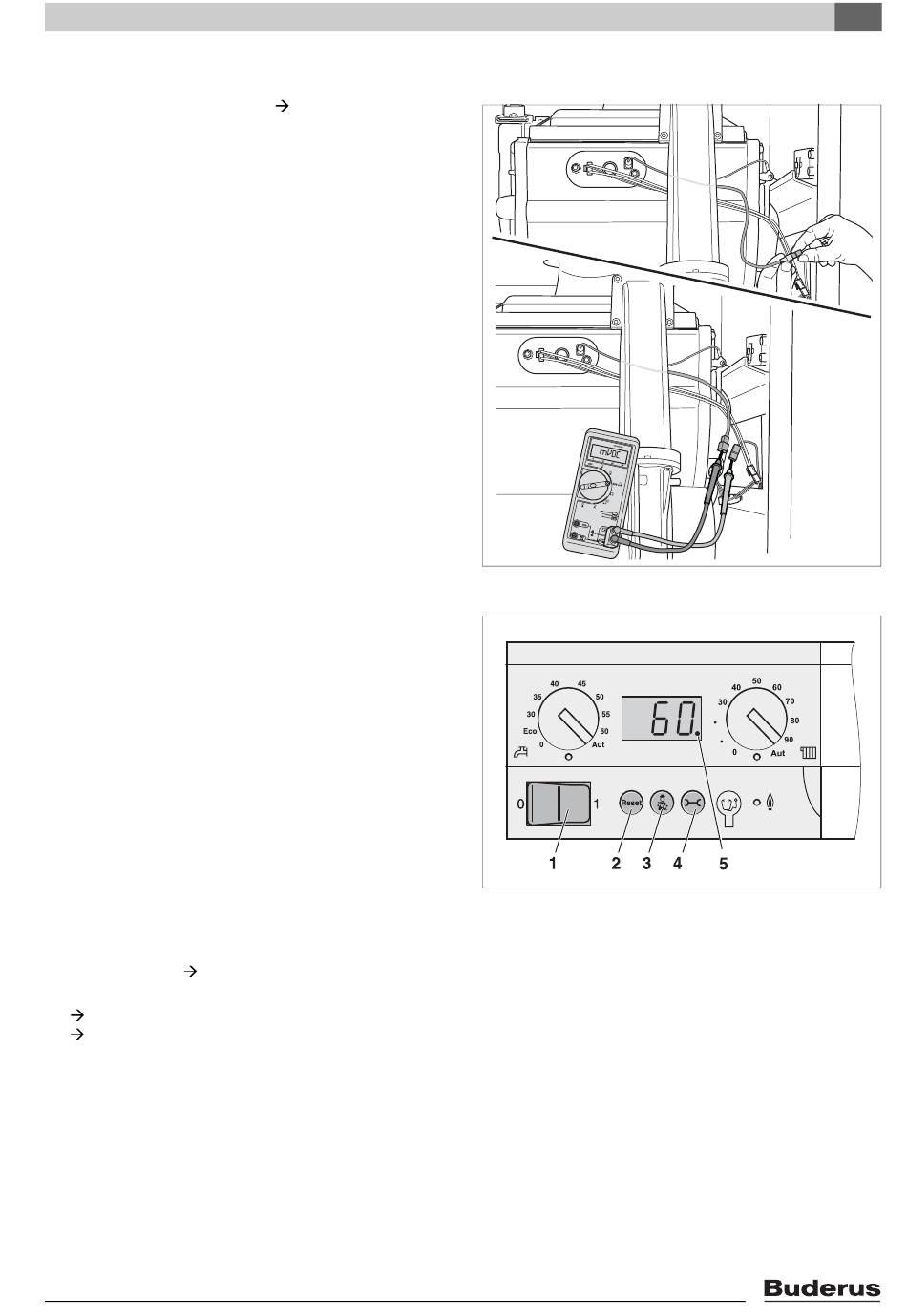

Fig. 43 Mesure du courant d'ionisation
Fig. 44 Tableau de commande du contrôleur de base
1
Interrupteur principal
2
Touche « Reset »
3
Touche « Ramoneur »
4
Touche « Message d'état »
5
Affichage du point décimal à l'écran
7
Mise en service
7 746 800 040-45.1RS
7 746 800 040-40.1RS
