ESPAÑOL
NOTA IMPORTANTE: EL PRIMER TRANSMISOR MEMORIZADO DEBE
MARCARSE CON EL ADHESIVO DE LA LLAVE (MASTER).
El primer transmisor, en el caso de programación manual, asigna el código
clave al receptor; este código resulta necesario para poder efectuar la sucesiva
clonación de los transmisores.
Borra:
Permite cancelar, de la memoria del receptor, uno o todos los transmisores
introducidos.
Código: Permite eliminar un transmisor de la memoria del receptor
introduciendo el número de la posición que el transmisor ocupa en
la memoria de éste último (véase el menú "Agregar-Manual").
Base de datos: Permite eliminar TODOS los transmisores de la
memoria del receptor. Se solicita la con rmación de la operación
para evitar cancelaciones involuntarias.
Veri cacion:
Permite controlar la presencia, en la memoria de un receptor, de un transmisor
o visualizar la lista completa de todos los transmisores introducidos.
Leer código: Solicita la presión de una tecla del transmisor y, si éste
resulta memorizado, visualiza el número de ubicación y el número
de la tecla.
Consultar lista: Utilizando las teclas + y -, resulta posible correr la
lista de todos los radiomandos memorizados; la presión prolongada
de la tecla acelera el corrimiento de la lista.
Salidas:
Permite con gurar el comportamiento de las salidas presentes en el receptor.
Con gurar salida 1,2,3,4: Hay que seleccionar la salida que se
desea configurar utilizando las teclas + y -.
Cada salida puede con gurarse según las siguientes modalidades:
1) Impulsiva (monoestable). El relé de la salida asociada per-
manece excitado mientras la correspondiente tecla del transmisor
permanezca presionada.
2) Paso-paso (biestable). El relé de la salida asociada cambia de
estado cada vez que se presiona la tecla del transmisor.
3) Temporizada. Cada vez que se presiona la tecla del transmisor,
el relé de la salida permanece excitado durante 90 segundos. Si la
tecla se presiona durante el ciclo de cálculo, éste se inicializa de
nuevo.
4) Antiagresión. El relé de la salida asociada cambia de estado si
la presión de la tecla del transmisor tiene una duración superior a 5
segundos.Todas las teclas de todos los transmisores introducidos
en el receptor están dotadas, automáticamente, de la función
antiagresión independientemente de su con guración; por tanto,
la asignación de una tecla (T1,T2,T3 oT4) a la salida no es necesaria.
La conmutación del relé tiene una duración de 10 s.
Notas:Las salidas prede nidas están con guradas como monoestables.
Únicamente una salida puede con gurarse en modalidad antiagresión.
En caso de que sea necesario veri car en qué modalidad se ha con gurado
una salida, hay que seleccionar ésta y presionar la tecla OK. El receptor
visualiza como primera opción la modalidad de funcionamiento anterior-
mente con gurada.
Si se trata de con gurar una salida no dotada de módulo opcional MOP, se
visualizará el mensaje de error "módulo no presente".
Con gur RTD:
Permite con gurar las funciones generales del sistema.
Lengua: Hay que seleccionar e l idioma d eseado d e entre los puestos
a disposición (italiano, francés, alemán, inglés, español).
Nueva Contraseña (Password): Utilizando las teclas + y -, resulta
posible introducir una contraseña constituida por 4 cifras (de 0 a 9).
Si se introduce un valor diferente al predefinido (0000), se solicitará
la contraseña de acceso al momento de realizar, sucesivamente,
un nuevo intento de con guración. Si no se desea proteger la
programación del receptor mediante contraseña, hay que volver a
introducir el valor prede nido 0000.
Tipo de receptor: Hay que seleccionar la modalidad de funciona-
miento d el r eceptor e ntre c ódigo fi jo y c ódigo v ariable ( rolling-code);
como valor prede nido, el receptor está con gurado en modalidad
rolling-code.
4.1) Bloques de transmisores
Mediante el menú Agregar--> Bloque, es posible la introducción automática
de un número elevado de transmisores (el límite máximo viene dado por
MANUAL DE INSTALACIÓN
la capacidad de memoria del receptor). La empresa comercializa lotes de
100 transmisores expresamente programados y numerados, de 01 a 100 (el
transmisor 100 está indicado con la cifra 00), para la introducción en bloques.
La introducción de un bloque requiere simplemente la memorización de un
primer y un último transmisor; todos los transmisores del bloque compren-
didos entre éstos quedarán automáticamente memorizados.
En el menú Bloque, no es posible introducir transmisores standard.
Para la introducción de bloques de transmisores, hay que realizar lo siguiente:
1) Ir al menú Agregar --> Bloque y seleccionar la salida que se desea activar.
Seleccionando la opción "todas las salidas", cada tecla del transmisor
se asocia automáticamente a la salida correspondiente (T1 - Salida 1,
T2 - Salida 2, etc.).
2) En el display, se visualiza el mensaje " Primer transmisor" y, sucesivamente,
"tecla escondida"; a continuación, hay que presionar la tecla escondida
del primer transmisor (número más bajo) que se desea introducir.
3) En el display, se visualiza el mensaje "tecla deseada": hay que presionar
la tecla Tx que se desea asociar a la salida seleccionada anteriormente.
4) En el display, se visualiza el mensaje " Último transmisor" y , sucesivamente,
"tecla escondida"; a continuación, hay que presionar la tecla escondida
del último transmisor (número más alto) que se desea introducir.
5) En el display, se visualiza el mensaje "tecla deseada": hay que presionar
la tecla Tx en el último transmisor.
Nota: La tecla Tx seleccionada en esta fase debe ser la misma que la
seleccionada en el punto 3.
6) En el display, se visualiza la primera ubicación de memoria ocupada;
hay que confirmar pulsando la tecla "OK"; seguidamente, se visualiza la
última ubicación de memoria ocupada, tras lo cual debe presionarse,
de nuevo, la tecla "OK". En caso de que se desee anular la introducción
del bloque, es necesario presionar simultáneamente las teclas + y -.

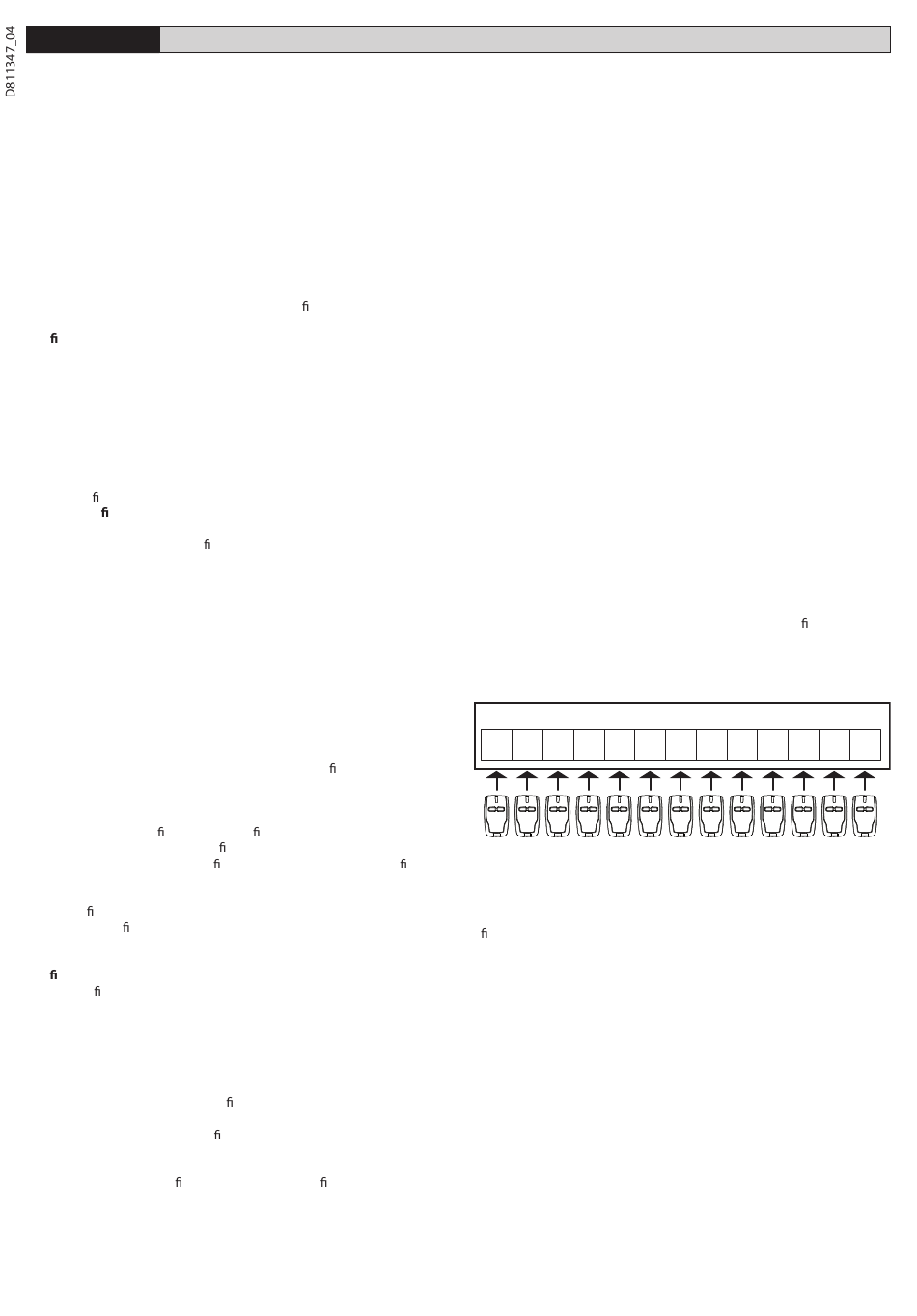

Ubicaciones de memoria del receptor RTD
La asignación de las ubicaciones de memoria del receptor, a n de mantener
una cierta uniformidad con las numeraciones de los transmisores, se produce
según las siguientes reglas:
1) Si la memoria está vacía, el primer transmisor (por ejemplo, el 01) se
introduce en la ubicación 01 y los otros a continuación:
RTD
01 02 03 04 05 06
01 02 03 04 05 06
2) Si algunas ubicaciones están ocupadas por otros transmisores, el primer
transmisor (por ejemplo, el 01) se introduce en la primera ubicación "N01"
(101-201-301, etc.) disponible, con un número de ubicaciones libres sucesivas
su cientes para la introducción:
-- -- -- -- -- -- 100
-- -- -- -- -- --
