ClimAir INTERFACE+ Manuel D'installation page 9

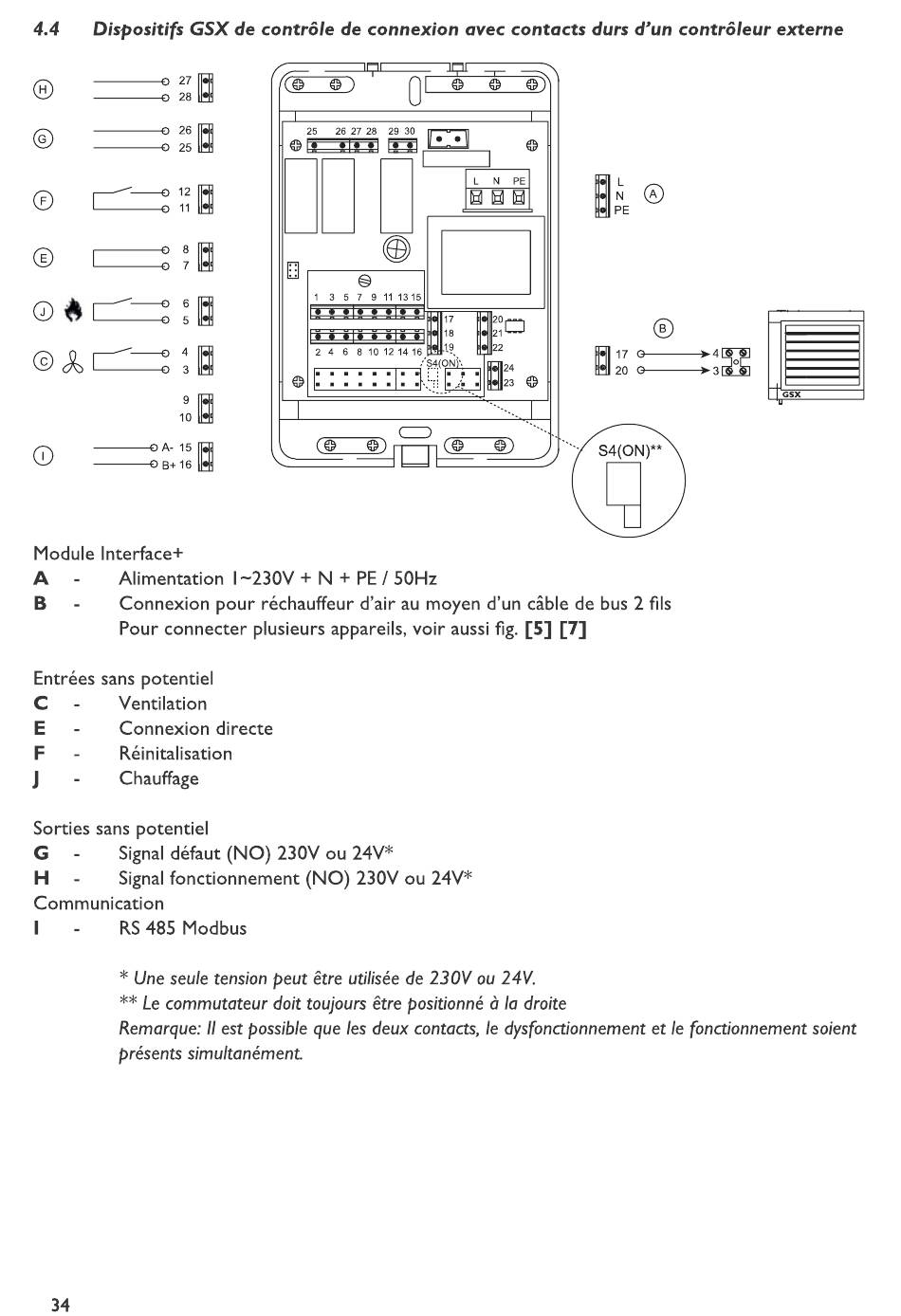

4.4 Dispositifs GSX de contröle
Module Interface+
Alimentation
Connexion pour réchauffeur d'air au moyen d'un cåble de bus 2 fils
Pour connecter plusieurs appareils, voir aussi fig. [5] [7]
Entrées sans potentiel
c
Ventilation
E Connexion
Réinitalisation
J Chauffage
Sorties sans potentiel
G Signaldéfaut (NO) 230V ou 24V*
Signalfonctionnement (NO) 230V ou 24V*
Communication
RS 485 Modbus
* Une seuletensionPeut étre utiliséede 230V ou 24V.
** Le commutateurdoit toujours étre positionnéå la droite
Remarque: II est possible que les deux contacts, le dysfonctionnement et le fonctionnement soient
présents simultanément.
34
de connexion
1 357 9 11 1315
24 6 810 12 1416
1-230V + N + PE / 50Hz
directe
avec contacts durs d'un contröleur
L N
7
18
22
24
23
externe
GSX
